H732N седельный клапан Belimo

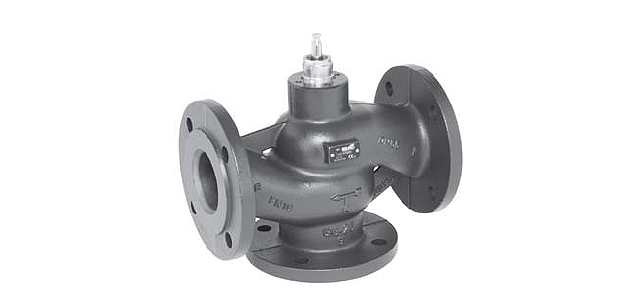

Седельный клапан  PN 16 DN 15-150 H732N

Клапан 3-х ходовой седельного типа, фланцевый.

  • Закрытые системы воды низких и высоких температур
  • Позволяет плавно управлять потоками воды в отопительных системах
  • Тип устройства H732N
  • DN 32 mm
  • Kvs максимум 16 [m³/час]



Клапан 3-х ходовой седельного типа, фланцевый.

  • Закрытые системы воды низких и высоких температур
  • Позволяет плавно управлять потоками воды в отопительных системах
  • Тип устройства H732N
  • DN 32 mm
  • Kvs максимум 16 [m³/час]



Технические характеристики

Клапан 3-х ходовой седельного типа, фланцевый.  PN 16 H732N.

Среда применения Водяные потоки высоких и низких температур, гликоля не больше 1/2
Т эксплуатации мин. +5 °С макс. +120 °С (–10 °С по запросу)
ps 1600 КPa
Хар-ка потока Канал управления А-АВ: равнопроцентный VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия
Канал обв. B-AB — линейный (VDI/VDE2173)
Sv DN 15 Sv больше 50 DN мин. 20 макс. 50 Sv больше 100
Возможная утечка Канал управления А-АВ: максимум 0,05% от Kvs<
Канал обв. B-AB: максимум 1% от Kvs
Монтаж Фланец ISO 7005-2
Δpmax 400 кPa (большой радиус: Δps меньше Δpmax)
Позиция закрытия клапана Up
Монтаж Горизонт-вертик
Ремонт Не предумотрен

Материалы

Клапан


Конус
Седло
Шток
Шток, уплотнитель



DN мин. 15 макс. 100 Чугунный GG25
DN мин. 125 макс. 150 Чугунный GGG40.3
DN мин. 15 макс. 100 латунный; DN мин. 125 макс 150, стальной нерж.
Чугунный GG25
Стальной нерж.
DN мин. 15 макс. 100 О-вида кольцо EPDM
DN мин. 125 макс. 150 V-вида кольцо PTFE





Описание

Работа

Регулирование работы седельного клапана Belimo H732N происходит при помощи привода. Привод регулируется сигналом в диапазоне от  0 до 10 V= или согласно 3-х позиционной схеме. Привод перемещает конус клапана в позицию согласно сигналу.

Поток

Строение конуса BELIMO H732N обеспечивает равнопроцентный поток.

Регулирование работы вручную

Управление вручную возможно при помощи ключа:

  • Клапан модели H732N предназначен для применения вентиляционных/отопительных системах. Применение в других областях невозможно.
  • Монтаж привода должны производить специально обученные сотрудники.
  • H732N Клапан не поддается ремонту
  • Утилизация устройства с бытовыми отходами невозможна.

Регулирующий клапан Белимо H732N а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H732N мы обсуждаем индивидуально.

На Кран Белимо H732N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

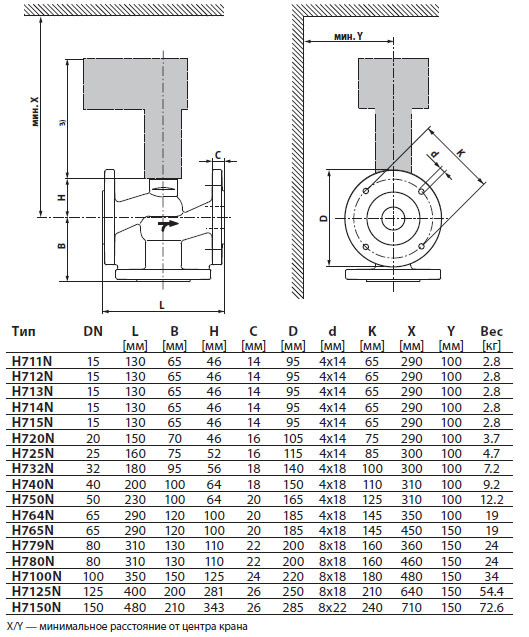

Габаритные размеры

Габаритные размеры H732N
