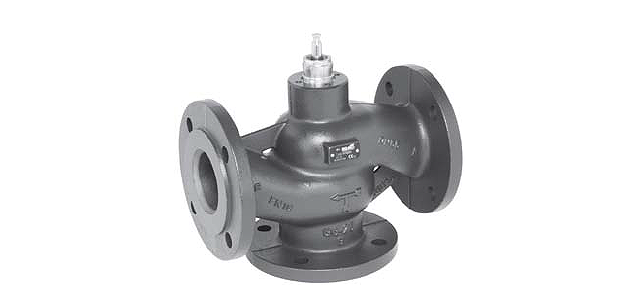

H725N седельный клапан Belimo

Седельный клапан  PN 16 DN 15-150 H725N

3-ходовые седельные клапаны Belimo H725N, регулирующие поток воды в системах отопления, вентиляции и кондиционирования воздуха.

  • Номинальная ширина – 25 мм
  • Максимальная пропускная возможность клапана – 10 м3 в час



3-ходовые седельные клапаны Belimo H725N, регулирующие поток воды в системах отопления, вентиляции и кондиционирования воздуха.

  • Номинальная ширина – 25 мм
  • Максимальная пропускная возможность клапана – 10 м3 в час



Технические характеристики



Область применения Вода (холодная/горячая), содерж. гликоля <50%
t рабочей среды От +5 °С до +120 °С (–10 °С оговаривается индивидуально)
Ps, кПа 1600
ΔPmax, кПа 400 (Ps < ΔPmax - в случае больших диаметров)
Характеристика потока Равнопроцентная VDI/VDE2173 n(ер)=3 (канал А-АВ)
Линейная (канал В-АВ)
Амплитуда изменения регулируемой среды

DN 15 Sv>50

DN 20...50 Sv>100

Допустимое значение протечки Канал А-АВ:  не более 05% от Kvs
Канал B-AB: не более 1% от Kvs
Трубное соединение Фланцы PN 16 (ИСО 7005-2)
Запирание клапана Точка расположена наверху
Обслуживание Не нужно

Материалы, использованные при изготовлении клапана

 - Тело


 - Конус
 - Седло
 - Шток


 - Уплотнительный элемент



Чугун, сорт GG-25 (для DN 15…100)
Чугун, сорт GGG-40.3 (для DN 125…150 )
Антикоррозийная сталь (для DN 125…150); Латунь (для DN 15…100)
Чугун, сорт GG-25
Антикоррозийная сталь


EPDM кольцо (для DN 15…100)
PTFE кольцо (для DN 125…150)



Описание

Принцип работы

Управление клапаном Belimo типа H725N осуществляет электрический привод посредством управляющего сигнала: 3-х позиционного импульсного или 0-10 В. Передавая необходимый сигнал, привод двигает регулирующий элемент H725N (конус) для открытия клапана.

Предусмотрена возможность управления в ручном режиме ключом-шестигранником, приводящего в работу клапана.

Характеристика потока

Конус клапана устроен таким образом, чтобы обеспечивать равнопроцентную характеристику потока воды, оптимизированную в зоне открытия.

Особые указания

  • Клапан модели Belimo H725N может использоваться исключительно в сферах, предусмотренных заводом-изготовителем: отопительные и вентиляционные системы, а также системы кондиционирования
  • Установка устройства допускается только специалистами с соблюдением всех рекомендации производителя
  • Элементы, которые подлежат замене или ремонту, не предусмотрены
  • Строго запрещена утилизация вместе с бытовым мусором
  • Важно учитывать существующие нормативы при расчете допустимого потока воды

Заказать клапан Белимо H725N, а также запросить его цену Вы можете, позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий седельный клапан Белимо H725N мы обсуждаем индивидуально.

На клапан Белимо H725N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

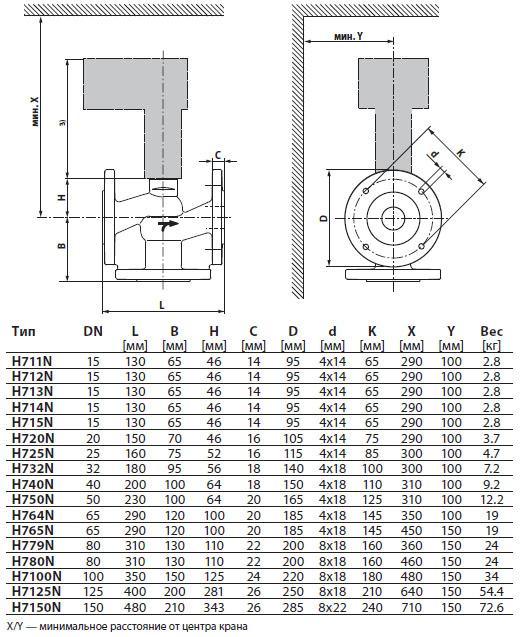

Габаритные размеры

Габаритные размеры H725N





Скачать PDF



Скачать PDF (199 Кбайт)

Сертификат BELIMO (775 Кбайт)
