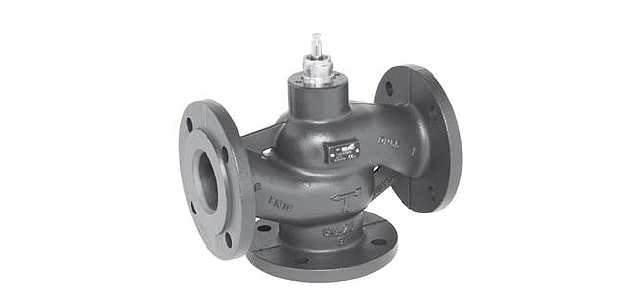

Клапан седельный Belimo H715N разработан для использования в системах отопления и обработки воздуха в зданиях. Клапан плавно регулирует поток воды в открытых и закрытых контурах. 3-х ходовой, фланцы PN 16.

• Условный внутренний диаметр – 1,5 см
• Ps – 1600 kPa
• Max t - +120°С
• Max Kvs – 4 куб. м в час

Клапан седельный Belimo H715N разработан для использования в системах отопления и обработки воздуха в зданиях. Клапан плавно регулирует поток воды в открытых и закрытых контурах. 3-х ходовой, фланцы PN 16.

• Условный внутренний диаметр – 1,5 см
• Ps – 1600 kPa
• Max t - +120°С
• Max Kvs – 4 куб. м в час

Технические характеристики



Теплоноситель	- Вода Температура: от +5°С до +120°С (при индивидуальном заказе клапан может выдерживать температуру от -10°С) - Гликолевые растворы (не более 50%)
Ps	1600 kPa
ΔPmax	400 kPa* * ΔPmax больше Ps при больших DN)
Характеристика расхода воды	А-АВ (регулир. канал): равнопроцентная (оптимизирована в зоне открытия) B-AB (обвод. канал): линейная
Sv	Sv больше 50 (при номин. размере 15) Sv больше 100 (при номин. размере от 15 до 50)
Уровень протечки	А-АВ (регулир. канал): < 0,05% Max Kvs B-AB (обвод. канал): < 1% Max Kvs
Тип присоединения к трубе	С помощью фланцев PN16  (по ИСО 7005-2)
Запирающее положение	Верхнее
Позиция монтажа	Возможен монтаж в двух позициях, вертикальной либо горизонтальной
Техническая поддержка и обслуживание	Не предусмотрены
1. Тело	Чугунное, GG25 (при DN от 15 до 100) / Чугунное, GGG40.3 (при DN от 125 до 150)
2. Конус	Латунный (при DN от 15 до 100)/ Стальной коррозионност. (при DN от 125 до 150)
3. Седло	Чугунное, GG25
4. Шток	Стальной коррозионност.
5. Уплотнительный элемент штока	ЭПДМ, О-Ring (при DN от 15 до 100) / ПТФЭ, V-Ring (при DN от 125 до 150)

Условные обозначения:

Ps – номинальное давление

ΔPmax – дифференциальное давление

Max Kvs – максимальная пропускная способность

Описание

Действие и управление

Приведение в действие клапана седельного типа Belimo H715N осуществляет электрический привод. Для открытия клапана регулирующее устройство (конус) приводится в нужное положение посредством привода. Команды о необходимости передвижения конуса поступают от контроллера через управляющий сигнал типа 0 … 10 В или посредством  3-х позиционного сигнала.

Ручное управление, предусмотренное в модели электропривода Belimo H715N, возможно при помощи 6-ти гранного ключа.

Расход воды в клапане

В регулирующем канале (А-АВ) расход воды равнопроцентный, обеспечивается специальным устройством конуса клапана Belimo H715N. В обводном канале (В-АВ) – линейный расход.

Указания по безопасности

1. Запрещено использование клапана Belimo H715N в любых системах, кроме отопительной, вентиляционной и кондиционировании;
2. Для монтажа клапана следует привлекать квалифицированных специалистов и строго следовать указаниям производителя;
3. В клапане Belimo H715N детали, пригодные для замены или ремонта, не предусмотрены;
4. Запрещено утилизировать совместно с бытовым мусором;
5. Расчет допустимого потока воды проводится на основании существующих нормативов.

Запросить стоимость и информацию по модели седельного клапана Belimo H715N, а также оформить заказ можно по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и оптовых цен после индивидуального обсуждения.

Гарантия на клапан Belimo H715N – 5 лет. Паспорт изделия и сертификат соответствия прилагаются.

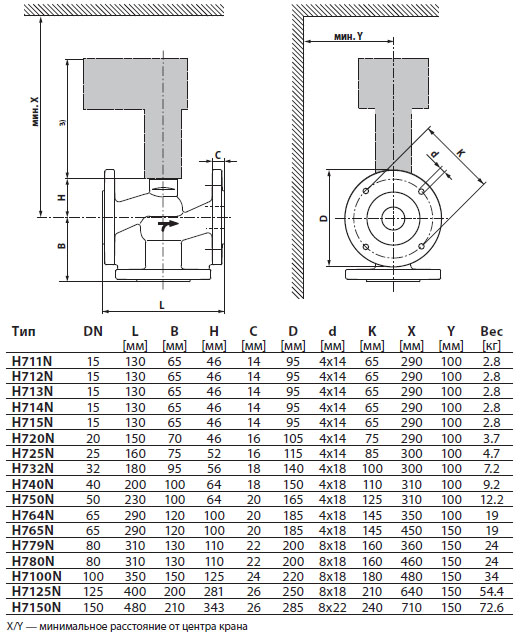

Габаритные размеры





Скачать PDF



Скачать PDF (199 Кбайт)

Сертификат BELIMO (775 Кбайт)
