3-ходовые седельные клапаны фланцевые.

• Закрытые системы холодной и горячей воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Тип H713N
• DN 15 [мм]
• Kvs max 1,6 [м³/час]

3-ходовые седельные клапаны фланцевые.

• Закрытые системы холодной и горячей воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Тип H713N
• DN 15 [мм]
• Kvs max 1,6 [м³/час]



Технические характеристики

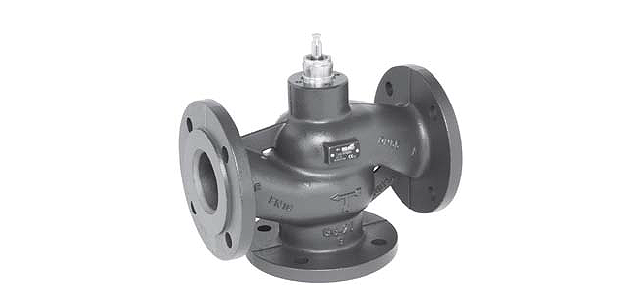

3-ходовый фланцевый седельный клапан PN 16 H713N.

Среда	Холодная и теплая вода, Вода с содержанием гликоля не более 50%
Температура среды	(–10 °С) +5 °С...+120 °С (–10 °С под заказ)
Номинальное давление ps	1600 Кпа (PN 16)
Характеристика потока	Регулирующий канал А-АВ: равнопроцентная VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия Обводной канал B-AB — линейная (VDI/VDE2173)
Sv	DN 15 Sv>50 DN 20...50 Sv>100
Величина протечки	Регулирующий канал А-АВ: макс. 0,05% от величины Kvs< Обводной канал B-AB: макс. 1% от величины Kvs
Соединение с трубой	Фланцы ISO 7005-2 (PN 16)
Дифференциальное давление Δpмакс.	400 кПа (для больших диаметров: Δps ‹ Δpмакс.)
Точка запирания клапана	Вверху (положение Up)
Положение установки	От вертикального до горизонтального
Тех.обслуживание	Не требуется
Материалы Тело клапана Конус клапана Седло клапана Шток клапана Уплотнение штока	DN 15…100 Чугун GG25 DN 125…150 Чугун GGG40.3 DN 15…100 латунь; DN 125…150 нержавеющая сталь Чугун GG25 Нержавеющая сталь DN 15…100 О-образное кольцо EPDM DN 125…150 V-образное кольцо PTFE





Описание

Принцип действия

Cедельный клапан Belimo H713N управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H713N седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H713N.

Ручное управление

Приведение в движение штока H713N клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

• Клапан H713N разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
• H713N Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
• Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
• При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H713N а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H713N мы обсуждаем индивидуально.

На Кран Белимо H713N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

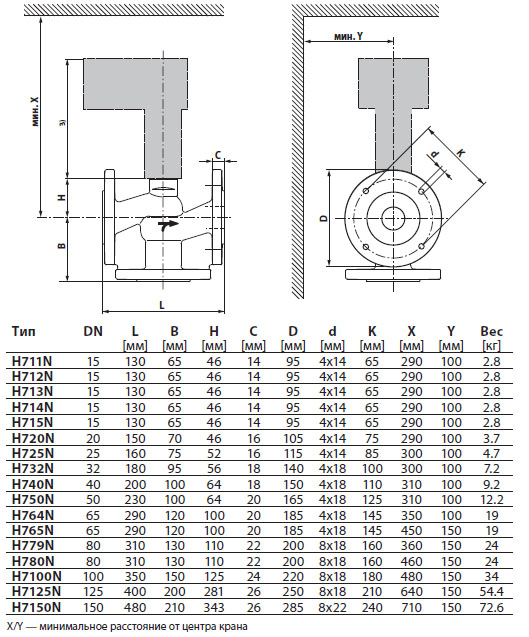

Габаритные размеры
