H711N седельный клапан Belimo

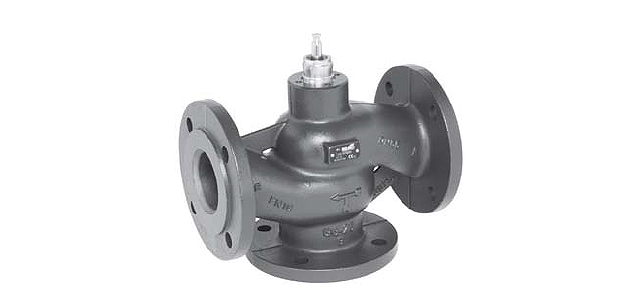

Седельный клапан PN 16 DN 15-150 H711N

Седельный клапан Belimo H711N применяется в отопительных системах, а также в сфере обработки воздуха. Осуществляет плавную регулировку водного потока в контурах закрытого типа.

  • Трехходовой, с фланцевым присоединением
  • Внутренний диаметр - 1,5 см
  • Макс. пропускная способность – 0,63 куб.м/час

Седельный клапан Belimo H711N применяется в отопительных системах, а также в сфере обработки воздуха. Осуществляет плавную регулировку водного потока в контурах закрытого типа.

  • Трехходовой, с фланцевым присоединением
  • Внутренний диаметр - 1,5 см
  • Макс. пропускная способность – 0,63 куб.м/час

Технические характеристики



Необходимая для работы среда Вода (холодная/горячая), в том числе с содержанием гликоля (не более 50%)
Диапазон рабочих температур От +5 °С до +120 °С (Миним. значание корректируется до -10 °С, индивидуально)
Ps, кПа 1600 (фланец PN 16)
ΔPmax,кПа 400 (при DN > 1,5 см ΔPs ‹ ΔPmax)
Расходная характеристика клапана

Канал А-АВ (регул-й) – равнопроцентный расход (в зоне открытия оптимизирован)

Канал В-АВ (байпас) - линейная
Sv

Sv > 50 (для диаметра 1,5 см)

Sv > 100 (для диаметров от 2 до 5 см)
Допустимая утечка Канал А-АВ (регул-й) – не более 0,05% от пропускной способности
Канал В-АВ (байпас) - не более 1% от пропускной способности
Трубное присоединение Фланцевое, PN 16 по ИСО 7005-2
Запирание клапана В верхнем положении
Установка привода Привод может устанавливаться на клапан в двух позициях: либо вертикально, либо горизонтально
Тех.поддержка  Нет
Материалы:
- Тело (в зависимости от DN) Чугунный (GG25) / Чугунный (GGG40.3)
- Конус Латунный – DN 15-100 / Стальной (нержав.) – DN 125-150
- Седло Чугунное (GG25)
- Шток Стальной (нержав.)
- Уплотнитель штока ЭПДМ (кольцо О-Ring) / ПТФЭ (кольцо V-Ring)



Описание

Приведение в работу и управление

Регулирующий клапан седельного типа Belimo H711N приводится в действие и регулируется электроприводом. Привод, управляемый аналоговым (0 – 10 В) либо трехпозиционным сигналоми, открывает клапан, передвигая регулирующее устройство (конус) в требуемую позицию.

Предусмотрено управление клапаном Belimo H711N вручную. Приведение устройства в рабочее состояние происходит ключом-шестигранником через привод.

Расходная характеристика клапана

Конструкция регулирующего элемента клапана Belimo H711N устроена таким образом, что обеспечивает равнопроцентный расход воды.

Указания по безопасности

  • Клапан Belimo H711N нельзя использовать в каких-либо иных сферах, не предусмотренных производителем (отопление, кондиционирование и приточно-вытяжная вентиляция).
  • При монтаже клапана Belimo H711N необходимо привлекать только квалифицированных специалистов. Обязательно соблюдение рекомендаций производителя.
  • Детали и элементы, подлежащие ремонту или замене, не предусмотрены.
  • Строго запрещена утилизация вместе с бытовым мусором.

Уточнить информация и стоимость регулирующего клапана Belimo H711N, а также оформить заказ на устройство можно по телефону 8 (499) 201-22-47.

Возможно индивидуальное обсуждение предоставления скидок и оптовых цен на крупные партии товара.

Гарантия на клапан Belimo H711N – 5 лет с момента покупки. К изделию обязательно прилагается технический паспорт и сертификат соответствия стандартам качества.

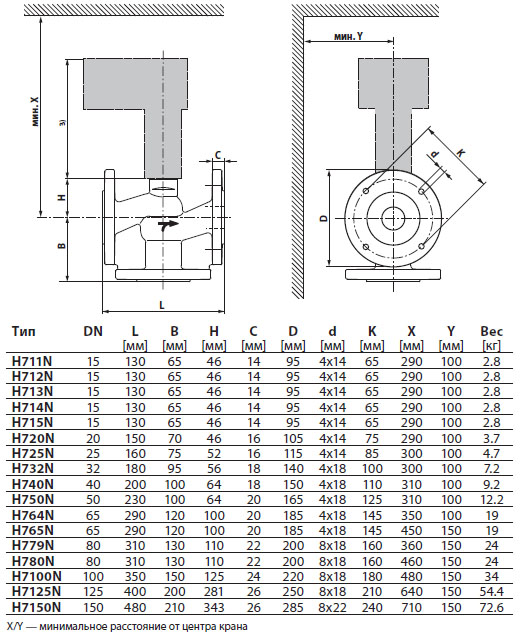

Габаритные размеры

 Габаритные размеры H711N





Скачать PDF



Скачать PDF (199 Кбайт)

Сертификат BELIMO (775 Кбайт)
