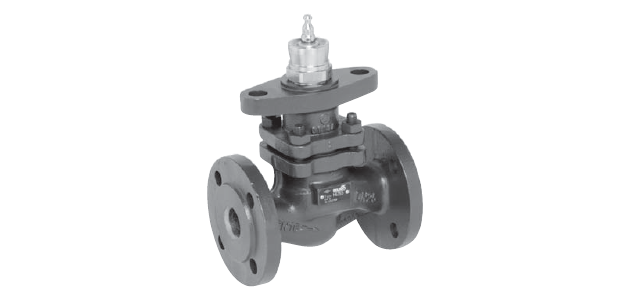

H613S седельный клапан Belimo

H613S cедельный клапан Belimo

2-ходовые седельные клапаны фланцевые

  • Закрытые системы горячей воды и пара
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления



2-ходовые седельные клапаны фланцевые

  • Закрытые системы горячей воды и пара
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления



Технические характеристики

Технические данныеН6..S
Среда Горячая вода, пар, вода с содержанием гликоля не более 50%
Температура среды +5 °С...+150 °С (более высокие температуры под заказ)
Номинальное давление ps 1600 Кпа (PN 16)
Характеристика потока Регулирующий канал А-АВ: равнопроцентная VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия
Sv DN 15 Sv>50 DN 20...50 Sv>100
Величина утечки Регулирующий канал А-АВ: макс. 0,05% от величины Kvs
Соединение с трубой Фланцы ISO 7005-2 (PN 16)
Дифференциальное давление Δpмакс. 1000 кПа (для больших диаметров: Δps < Δpмакс.)
Точка запирания клапана Внизу (положение Down)
Положение установки От вертикального до горизонтального
Тех.обслуживание Не требуется
Материалы
Тело клапана
Конус клапана
Седло клапана
Шток клапана
Уплотнение штока

Чугун GG25
Нержавеющая сталь
Нержавеющая сталь
Нержавеющая сталь
О-образное кольцо EPDM



Описание

Принцип действия
Седельный клапан приводится в действие линейным электроприводом. Линейный электропривод управляется стандартными аналоговым или 3-позиционным сигналами и перемещает конус клапана,дроссельное устройство, в положение открытия в соответствии с управляющим сигналом.

Особенности изделия

Равнопроцентная характеристика

Обеспечивается профилем конуса клапана. Ручное управление при помощи электропривода Используйте гексагональный ключ для поворота электропривода.

  • Клапан разработан для использования в системах  отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
  • Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
  • Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
  • Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
  • При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.



Электрическое подключение

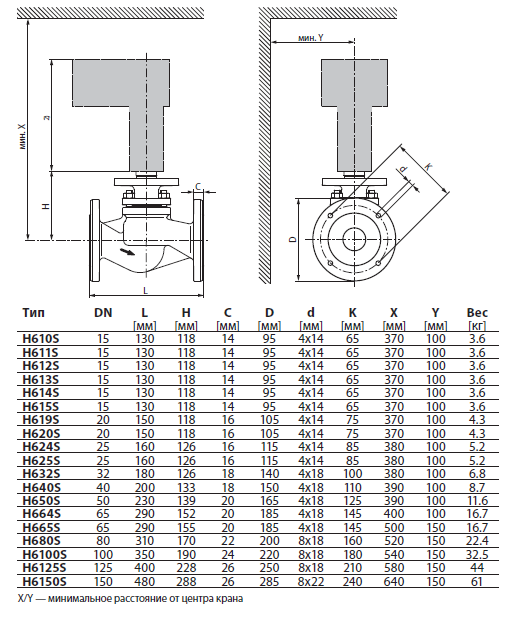

 Электрическое подключение H613S
