2-ходовые седельные клапаны фланцевые.

• Закрытые системы холодной и горячей воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Тип H611N
• DN 15 [мм]
• Kvs max 0,63 [м³/час]

2-ходовые седельные клапаны фланцевые.

• Закрытые системы холодной и горячей воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Тип H611N
• DN 15 [мм]
• Kvs max 0,63 [м³/час]



Технические характеристики

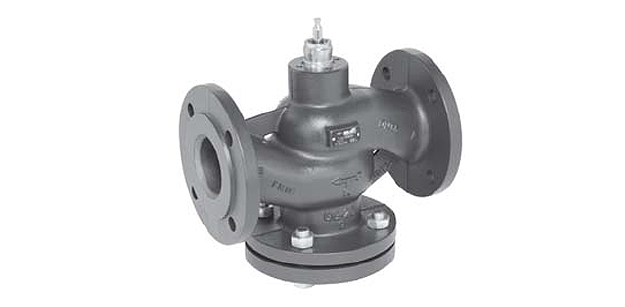

2-ходовый фланцевый седельный клапан PN 16 H611N.

Functional data
Среда	Холодная и теплая вода,Вода с содержанием гликоля не более 50%
Температура среды	(–10 °С) +5 °С...+120 °С (–10 °С под заказ)
Номинальное давление ps	1600 Кпа (PN 16)
Характеристика потока	Регулирующий канал А-АВ: равнопроцентная VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия
Sv	DN 15 Sv>50 DN 20...50 Sv>100
Величина протечки	Регулирующий канал А-АВ: макс. 0,05% от величины Kvs
Соединение с трубой	Фланцы ISO 7005-2 (PN 16)
Дифференциальное давление Δpмакс	. 400 кПа (для больших диаметров: Δps ‹ Δpмакс.)
Точка запирания клапан	а Вверху (положение Up)
Положение установк	От вертикального до горизонтального
Тех.обслуживание	Не требуется
Материалы Тело клапана Конус клапана Седло клапана Шток клапана Уплотнение штока	Чугун GG25 Латунь Чугун GG25 Нержавеющая сталь О-образное кольцо EPDM



Описание

Принцип действия

Cедельный клапан Belimo H611N управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H611N седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H611N.

Ручное управление

Приведение в движение штока H611N клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

• Клапан H611N разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
• H611N Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
• Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
• При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H611N а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H611N мы обсуждаем индивидуально.

На Кран Белимо H611N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

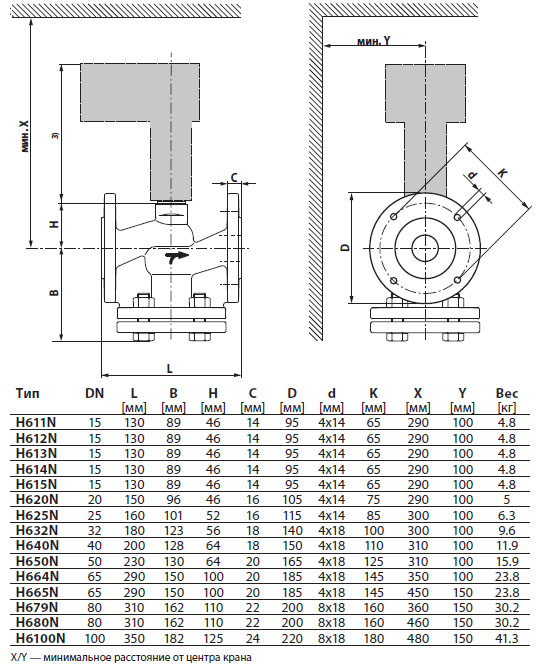

Габаритные размеры
