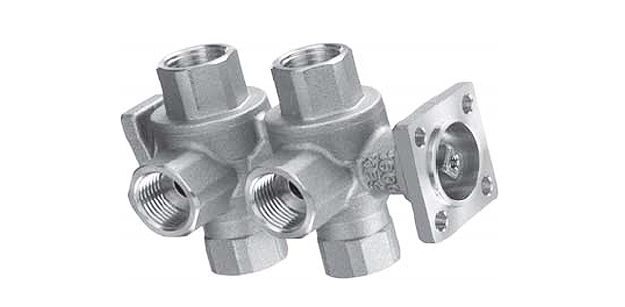

Регулирующий кран шарового типа Belimo R3020-P63-2P5-B2 используется в системах потолочного отопления, осуществляя управление водяным потоком и переключение между собой нагревающего и охлаждающего контуров. Присоединение к трубе за счет внутренней резьбы. Шестиходовой.

• Внутренний диаметр (DN) - 2 см
• Максимальная пропускная возможность (Kvs) - 1,6 куб.м/ч (1-й контур); 2,5 куб.м/ч (2-й контур)
• Управление при помощи поворотного электропривода

Регулирующий кран шарового типа Belimo R3020-P63-2P5-B2 используется в системах потолочного отопления, осуществляя управление водяным потоком и переключение между собой нагревающего и охлаждающего контуров. Присоединение к трубе за счет внутренней резьбы. Шестиходовой.

• Внутренний диаметр (DN) - 2 см
• Максимальная пропускная возможность (Kvs) - 1,6 куб.м/ч (1-й контур); 2,5 куб.м/ч (2-й контур)
• Управление при помощи поворотного электропривода

Технические характеристики



Рабочая среда (теплоноситель)	Вода холодная/горячая Температурный режим среды: +6°С ... +50°С
Ps - давление номинал.	1000 кПа
ΔPVmax - давление дифферен.	100 кПа
Расходная характеристика крана	Линейная
Kvs - макс. пропускная возможность	1,6 куб.м/ч (1-й контур); 2,5 куб.м/ч (2-й контур)
Герметичность крана	Полностью герметичен
Присоединение к трубе	За счет внутренней резьбы
Поворот крана	Угол 0 - 30° - 1-ая кривая Угол 30 - 60° - нерабочий интервал Угол 60 - 90° - 2-ая кривая
Позиции монтажа по отношению ко штоку	Горизонтально и вертикально
Сервисная поддержка	Не предусмотрена
Материалы деталей крана
Корпус крана (штампованный)/ шток	Латунь, никелевое покрытие
Конус крана	Латунь, хромирование
Материал уплотнения штока	Кольцо из каучука (NBR)
Материал уплотнения шара	Кольцо из каучука (NBR), PTFE
Регулирующая диафрагма	Сталь нержавеющая



Описание

Принцип работы и управления

Для управления шаровым краном Belimo R3020-P63-2P5-B2 применяются электропривода поворотного типа. В соответствии с сигналом управления от контроллера электропривод поворачивает шар (элемент регулирования) в положение, позволяющее открыть один из контуров. Охлаждающий контур крана Belimo R3020-P63-2P5-B2 открывается, если шар повернут до упора по часовой стрелке. Соответственно, нагревающий контур открывается при повороте шара в противоположную сторону. Команды на электропривод передаются либо аналоговым сигналом в интервале постоянного тока от 0 до 10 В, либо цифровым MP-сигналом.

Выбор электропривода

Для управления шаровым краном Belimo R3020-P63-2P5-B2 подходят плавно регулирующие электроприводы LR и HR серий. Для выбора конкретной модели электропривода необходимо ориентироваться на технические параметры крана.

Монтаж крана

При монтаже крана Belimo R3020-P63-2P5-B2 нужно брать во внимание направление потока рабочей среды. Текущую позицию шара можно определить по отметке L, расположенной на штоке.

Чтобы узнать стоимость шарового крана Belimo R3020-P63-2P5-B2 и оформить заказ на устройство, звоните по телефону 8 (499) 201-22-47.

Оптовые цены и скидки на шаровой кран R3020-P63-2P5-B2 обсуждаются в индивидуальном порядке.

Гарантия на шаровой кран Belimo R3020-P63-2P5-B2 - 5 лет с момента покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

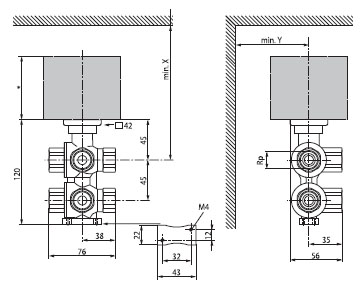

Габаритные размеры

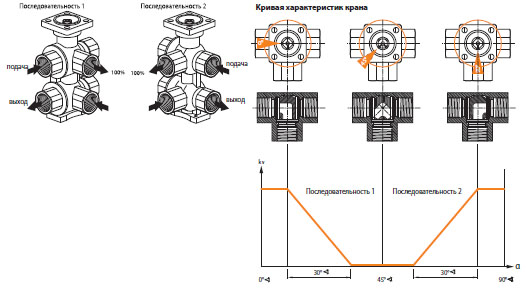

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
