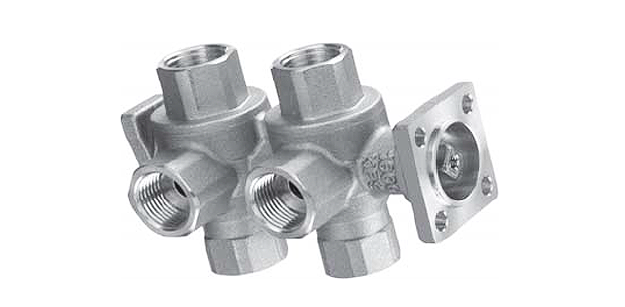

Модель Belimo R3020-2P5-1P6-B2 - регулирующий шаровой кран, применяемый в системах потолочного отопления. Кран отвечает за регулирования потока воды, а также переключает обогревающий и охлаждающий контуры между собой. С шестью ходами и внутренней резьбой.

• Внутренний диаметр - 2 см
• Пропускная возможность контуров: 2,5 куб.м в час - в 1-ом контуре, 1,6 куб.м в час - во 2-ом контуре
• Управление краном за счет поворотного электропривода HR/LR серий

Модель Belimo R3020-2P5-1P6-B2 - регулирующий шаровой кран, применяемый в системах потолочного отопления. Кран отвечает за регулирования потока воды, а также переключает обогревающий и охлаждающий контуры между собой. С шестью ходами и внутренней резьбой.

• Внутренний диаметр - 2 см
• Пропускная возможность контуров: 2,5 куб.м в час - в 1-ом контуре, 1,6 куб.м в час - во 2-ом контуре
• Управление краном за счет поворотного электропривода HR/LR серий



Технические характеристики



Технические характеристики
Теплоноситель	Вода холодная/горячая
t теплоносителя	От +6°С до +50°С
Ps - номинальное давление в кране	1000 кПа
ΔPVмакс - дифференциальное давление в кране	100 кПа
Характер расхода теплоносителя	Линейный
Max Kvs - максимальная пропускная возможность	2,5 куб.м в час - в 1-ом контуре, 1,6 куб.м в час - во 2-ом контуре
Герметичность крана	Полностью герметичен
Соединение с трубой	Посредством внутренней резьбы

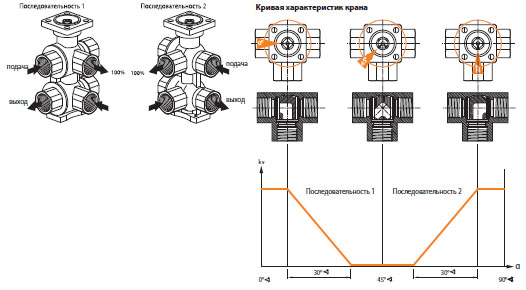

Угол вращения крана	1-ая кривая - 0 - 30° Зона вне работы - 30° - 60° 2-ая кривая - 60° - 90°
Позиции установки	2 варианта: горизонтальная либо вертикальная. Определяется относительно штока
Сервис	Нет необходимости
Материалы деталей крана
Корпус (штамповка) / шток крана	Латунь (никелевое покрытие)
Конус крана	Латунь (хромирование)
Уплотнительный материал штока	О-образное кольцо NBR (нитрил-каучук)
Уплотнительный материал шара	О-образное кольцо NBR (нитрил-каучук), PTFE
Регулирующая поток диафрагма	Нержавеющая сталь



Описание

Принцип действия и управления

Шаровой кран модели Belimo R3020-2P5-1P6-B2 управляется с помощью поворотного электропривода серии либо HR, либо LR с плавным регулированием (для выбора конкретной модели см. технические параметры крана и привода). Для перемещения шара, находящегося внутри крана, в положение необходимое, чтобы открыть один из контуров, используются либо стандартный аналоговый сигнал (интервал DC 0 - 10 В), либо цифровой MP сигнал. Если нужно открыть охлаждающий контур, то кран необходимо поворачивать в направлении по часовой стрелке. Если нужно открыть обогревающий контур, то соответственно, кран поворачивается в противоположную сторону.

Принцип установки кран

В процессе установки шарового крана Belimo R3020-2P5-1P6-B2 необходимо учитывать направление потока теплоносителя. Для определения позиции шара в конкретный момент на штоке размещена L-отметка.

Для того, чтобы узнать стоимость и заказать шаровой кран Belimo R3020-2P5-1P6-B2 звоните по телефону 8 (499) 201-22-47.

Предоставление скидок на изделие Belimo R3020-2P5-1P6-B2, а также оптовые цены обсуждаются индивидуально.

Гарантийный срок на шаровой кран Belimo R3020-2P5-1P6-B2 - 5 лет с момента приобретения. Технический паспорт изделия и сертификат соответствия прилагаются.

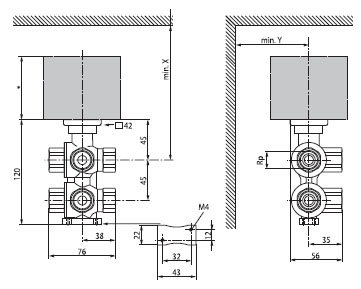

Габаритные размеры





Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
