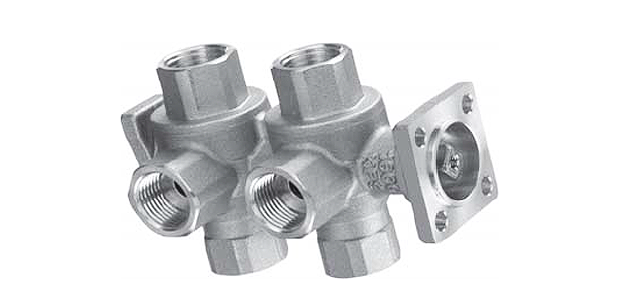

Модель шарового крана Belimo R3015-P25-P4-B2 предназначена для использования в сфере потолочного отопления. Кран регулирует расход рабочей среды и переключает между собой охлаждающий и нагревающий контуры. Шестиходовой.

• DN (внутренний диаметр) - 1,5 см
• Максимальная пропускная возможность в контурах (Max Kvs): 0,25 куб.м/ч (I контур), 0,4 куб.м/ч (II контур)
• Управляется поворотным электроприводом
• Присоединение к трубе посредством резьбы внутри крана

Модель шарового крана Belimo R3015-P25-P4-B2 предназначена для использования в сфере потолочного отопления. Кран регулирует расход рабочей среды и переключает между собой охлаждающий и нагревающий контуры. Шестиходовой.

• DN (внутренний диаметр) - 1,5 см
• Максимальная пропускная возможность в контурах (Max Kvs): 0,25 куб.м/ч (I контур), 0,4 куб.м/ч (II контур)
• Управляется поворотным электроприводом
• Присоединение к трубе посредством резьбы внутри крана

Технические характеристики



Технические параметры
Среда работы	Вода Температура  среды: +6°С ... +25°С - холодная / +25°С ... +50°С - горячая
Ps - номинал. давление в кране, кПа	1000
ΔPVмакс - дифферен. давление в кране, кПа	100
Характеристика расхода рабочей среды	Линейная
Max Kvs	0,25 куб.м/ч (I контур), 0,4 куб.м/ч (II контур)
Герметичность крана	100% герметичность
Присоединение к трубе	Посредством резьбы внутри крана
Допустимый поворот шара	Угол  0…30° (I кривая) Угол 30…60° (вне работы) Угол 60…90° (II класс)
Установочные позиции по отношению ко штоку	Горизонтально/вертикально
Сервисная поддержка	Не предусмотрена
Использованные в шаре материалы
Корпус (штамповка) / шток	Латунь, никелевое покрытие
Конус	Латунь, хромовое покрытие
Материал уплотнения штока	Кольцо О-образное каучуковое (NBR)
Материал уплотнения шара	Кольцо О-образное каучуковое (NBR), PTFE
Регулирующая диафрагма	Сталь-нержавейка





Описание

Принцип функционирования и управления

Управление регулирующим краном Belimo R3015-P25-P4-B2 осуществляет электрический привод поворотного типа*. Принцип управления основан на том, что на основании управляющих сигналов от контроллера привод поворачивает шар внутри крана (элемент регулирования) в необходимое положение, чтобы открыть один из контуров. Для открытия нагревающего контура шар необходимо поворачивать в направлении против часовой стрелки до упора и в противоположную сторону - для открытия охлаждающего контура. Для передачи команд на привод могут использоваться 2 типа управляющих сигналов: аналоговый (0 - 10 В) и цифровой (MP).

* При выборе подходящей модели электропривода нужно ориентироваться на технические параметры крана Belimo R3015-P25-P4-B2. Подходят приводы HR и LR серий.

Монтирование

При монтировании шарового крана Belimo R3015-P25-P4-B2 к трубе нужно ориентироваться на направление потока рабочей среды. Определить текущую позицию шара можно по отметке L, расположенной на штоке.

Вы можете узнать стоимость изделия и приобрести шаровой кран Belimo R3015-P25-P4-B2  по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на большие партии изделия обсуждаются индивидуально.

На шаровой кран Belimo R3015-P25-P4-B2 действует пятилетняя гарантия. Технический паспорт и сертификат соответствия прилагаются к устройству.

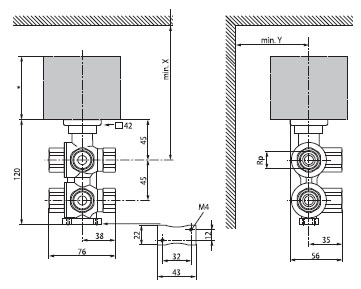

Габаритные размеры

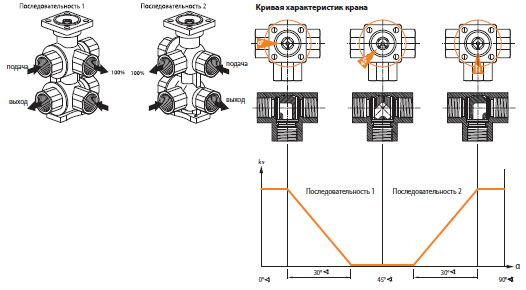

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.



Скачать PDF



Скачать PDF (194 Кбайт)

Сертификат BELIMO (775 Кбайт)
