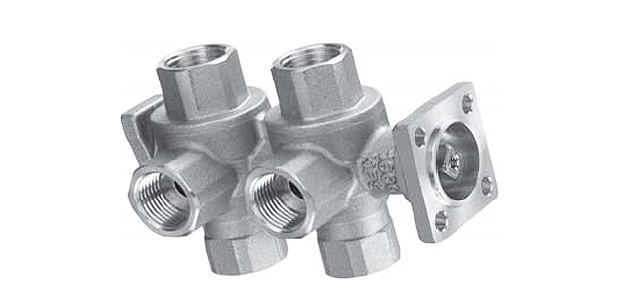

Шестиходовой шаровой кран Belimo R3015-1P3-1-B2 для систем потолочного отопления в зданиях. Кран переключает между собой охлаждающий и нагревающий контуры системы, тем самым регулируя водный поток.

• Присоединение к трубе - резьба внутренняя
• Диаметр крана - 1,5 см
• Пропускная способность 1-ого контура - 1,3 м³ в час
• Пропускная способность 2-ого контура - 1 м³ в час
• Управление - поворотный электропривод

Шестиходовой шаровой кран Belimo R3015-1P3-1-B2 для систем потолочного отопления в зданиях. Кран переключает между собой охлаждающий и нагревающий контуры системы, тем самым регулируя водный поток.

• Присоединение к трубе - резьба внутренняя
• Диаметр крана - 1,5 см
• Пропускная способность 1-ого контура - 1,3 м³ в час
• Пропускная способность 2-ого контура - 1 м³ в час
• Управление - поворотный электропривод



Технические характеристики



Технические параметры
Среда для работы	Вода
Температурный диапазон для работы	От +6°С до +50°С
Ps	1000 кПа
ΔPVmax	100 кПа
Расходная характеристика крана	Линейная
Kvs	1,3 м3 в час (1-й контур); 1 м3 в час (2-й контур)
Герметичность крана	100% герметичен
Соединение с трубой	Резьба внутри
Поворот крана	Угол от 0° до 30° - 1-ая кривая Угол от 30° до 60° - интервал вне работы Угол от 60° до 90° - 2-ая кривая
Позиции монтажа по отношению ко штоку	Горизонтально либо вертикально
Поддержка сервисной службы	Нет
Детали крана
Корпус штампованный / шток крана	Латунь, покрытие никелем
Конус крана	Латунь с хромированием
Материал уплотнения штока	Кольцо NBR (нитрил-каучук)
Материал уплотнения шара	Кольцо NBR (нитрил-каучук); PTFE (тефлон)
Регулирующая диафрагма	Сталь-нержавейка

Условные обозначения:

Ps - номинальное давление в кране

ΔPVmax - дифференциальное давление в кране

Kvs - пропускная возможность контура



Описание

Принцип управления и работы

Управление шаровым регулирующим краном модели Belimo R3015-1P3-1-B2 осуществляется с помощью поворотного электропривода. На основании управляющего сигнала от контроллера электропривод вращает шар внутри крана в заданную позицию, открывая один из контуров. Открытие контура обогрева - вращение крана влево, в направлении против часовой стрелки. Открытие контура охлаждения - вращение крана в противоположную сторону, по часовой стрелке. Управление данными видами электроприводов осуществляется либо аналоговым сигналом (диапазон 0 - 10 В DC), либо цифровым MP сигналом.

Для крана Belimo R3015-1P3-1-B2 подходят электроприводы серии либо HR..., либо LR... с плавным управлением.

Принцип монтажа крана

При монтаже шарового крана Belimo R3015-1P3-1-B2 особое внимание нужно уделять направлению водного потока и ориентироваться на него. Чтобы понять текущую позиции шара, на штоке находится специальная отметка L.

Вы сможете заказать шаровой кран Belimo R3015-1P3-1-B2 и уточнить любую интересующую информацию, позвонив по телефону 8 (499) 201-22-47.

Скидки на шаровой кран Belimo R3015-1P3-1-B2, а также цены на оптовые заказы обсуждаются индивидуально.

Гарантия на шаровой кран Belimo R3015-1P3-1-B2 - 5 лет с момента продажи. К изделию прилагаются технический паспорт и сертификат соответствия.

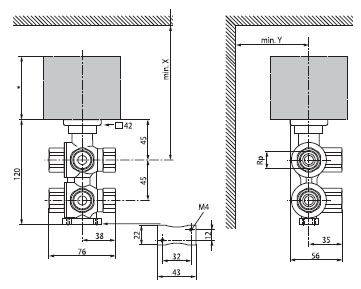

Габаритные размеры

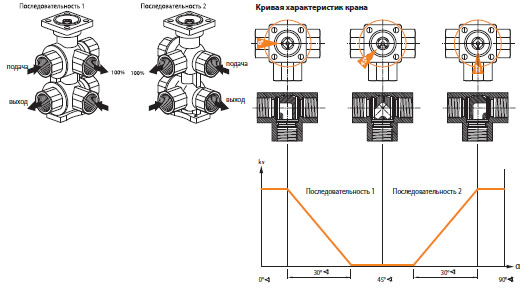

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
