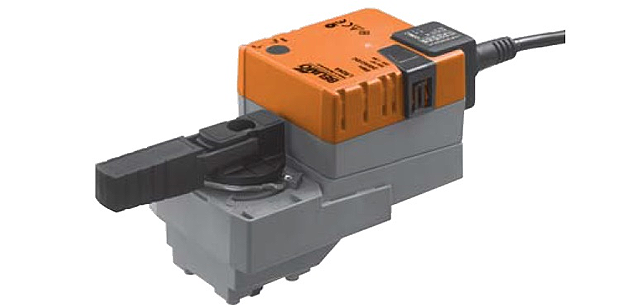

Поворотный электропривод Belimo LR24A-SR предназначен для установки на 2- и 3-ходовые шаровые краны, регулирующие водный поток. IP54.

• Вращающий момент – 5 Нм
• Номин. U – 24 В
• Плавное управление в диапазоне 0 – 10 В; диапазон обратной связи 2 -10 В

Поворотный электропривод Belimo LR24A-SR предназначен для установки на 2- и 3-ходовые шаровые краны, регулирующие водный поток. IP54.

• Вращающий момент – 5 Нм
• Номин. U – 24 В
• Плавное управление в диапазоне 0 – 10 В; диапазон обратной связи 2 -10 В

Технические характеристики



Номин. U	24 В; диапазон U: 19,2 – 28,8 В
Частота переменного тока	50/60 Гц
Мощности (N)	2 ВА – N расчетная 1 Вт – N в процессе работы 0,4 Вт – N в нерабочем состоянии
Подключение к питанию	Кабельное 3 х 0,75 мм2, длина 100 см
Подключение 2-х приводов параллельно	Возможно
Вращающий момент	Мин. 5 Нм
Регулирование - управление согласно Y - диапазон эксплуатации	0 - 10 В при входном R = 100 кОм 2 - 10 В
Диапазон обратной связи	2 - 10 В (max 1 мA)
Погрешность хода	+/- 5%
Управление вручную	РВозможно. С помощью кнопки с функцией самовозврата. Опция ручной блокировки
Время срабатывания (поворот на 95°)	90 с
Шумовой уровень	≤ 35 дБ
Индикатор	Механический (съемный)
Защита от тока / корпуса	III класс / IP54 независимо от установочного положения
ЭМС	Согласно директиве 89/336/ЕЕС
t внешней среды	мин. 0°С / макс. +50°С
t при работе	мин. +5°С / макс. +120°С (-10°С на заказ)
t хранения	мин. -40°С / макс. +80°С
Влажность воздуха относит.	95%, не конденсируется
Обслуживание	Не предусмотрено
Масса	0,55 кг



Описание

Процесс монтажа

Установка поворотного электропривода Belimo LR24A-SR на кран осуществляется посредством 1-ого винта. Монтаж осуществляется с шагом в 90°, возможно 2 установочных положения – вертикальное либо горизонтальное.

Управление вручную

Электроприводом Belimo LR24A-SR можно управлять вручную посредством кнопки на корпусе с функцией самовозврата. После нажатия на кнопку зубчатый редуктор выходит из зацепления.

Настройка угла вращения

Угол вращения электропривода Belimo LR24A-SR настраивается посредством специальных упоров.

Защита от перегрузок

Поворотный электропривод Belimo LR24A-SR автоматически отключается после прохождения установленных положений. Это позволяет избежать перегрузок и отказаться от использования концевых выключателей.

Обратный контакт U5

Угол вращения электропривода Belimo LR24A-SR можно ограничить до 90° посредством кольца. Благодаря этому в закрытом положении крана сигнал U5 на 0,3 позиции отклоняется от управляющего сигнала.

Узнать стоимость и заказать поворотной электропривод Belimo LR24A-SR Вы можете по телефону 8 (499) 201-22-47.

Предоставление скидок и специальных цен на оптовые заказы обсуждается индивидуально.

Гарантия на электропривод Belimo LR24A-SR - 5 лет со дня приобретения. К изделию прилагаются паспорт и сертификат соответствия.

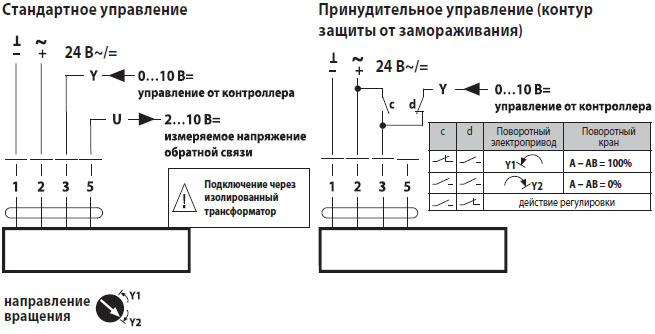

Электрическое подключение

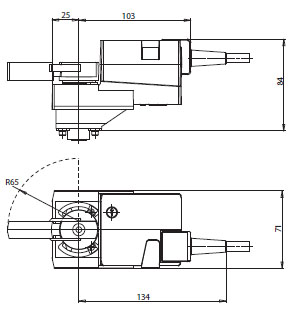

Габаритные размеры
