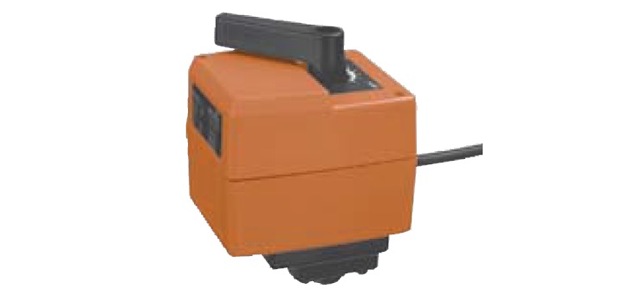

Привод BELIMO HR24-3-S

Привод BELIMO HR24-3-S

 Электрический привод Belimo HR24-3-S, использующийся для запорных/регулирующих шаровых кранов. Осуществляет плавное управление либо по трехпозиционной схеме, либо по системе «Открыто» / «Закрыто».

  • U номин. – 24 V
  • Минимальный вращающий момент – 10 Нм
  • Время срабатывания привода – 140 с
  • Мощность потребляемая/расчетная - 1,5 W / 1,5 ВА
  • Защита от тока: III класс, IP 40

 Электрический привод Belimo HR24-3-S, использующийся для запорных/регулирующих шаровых кранов. Осуществляет плавное управление либо по трехпозиционной схеме, либо по системе «Открыто» / «Закрыто».

  • U номин. – 24 V
  • Минимальный вращающий момент – 10 Нм
  • Время срабатывания привода – 140 с
  • Мощность потребляемая/расчетная - 1,5 W / 1,5 ВА
  • Защита от тока: III класс, IP 40

Технические характеристики

U номин./ диапазон U номин. 24 V / 19,2...28,8 V
Частота переменного тока 50 / 60 Hz
Мощности

1,5 ВА – расчетная

1,5 W – во время работы
Присоединение двигателя/вспом-х переключателей Кабельное: 1 м, 3 x 0,75 мм2
Управление вручную Для выведения редуктора из зацепления предусмотрен поворотный переключатель. 2 варианта управления: временно или постоянно
Вращающий момент (минимальный) 10 Нм
Установочный шаг 90°
Время срабатывания 140 с
Индикация положения Пластина со шкалой 0...1
Максимально допустимый уровень шума 35 dB
Защита от электрического тока III класс защиты, IP40
Температурный режим внешней среды От 0°C до +50°C
Температура хранения От –30 °C до +80°C
Влажность воздуха В соотв. EN 60730-1
ЭМС CE cогласно директиве 89/336/EEC
Тех. поддержка Не предусмотрена
Масса устройства 0,5 кг



Описание

Принцип работы и управления

Привод Belimo HR24-3-S осуществляет управление шаровым запорным краном по системе «Открыто»/ «Закрыто», для регулирующих кранов предусмотрено управление по трехпозиционной схеме.

Есть также функция управления вручную, осуществляемая посредством специального переключателя, находящегося на корпусе. Предусмотрен вариант как временного, так и постоянного управления.

Установка привода

Привод Belimo HR24-3-S крепится на кран с помощью всего 1-ого винта. Угол для установки привода относительно крана равен 90°, привод устанавливается вертикально либо горизонтально.

Надежность и безопасность

В электроприводе Belimo HR24-3-S предусмотрена опция автоматического отключения по достижению конечных позиций для защиты от перегрузок.

Встроенный переключатель в приводе Belimo HR24-3-S отвечает за сигнализацию положения (0…100%).

Вы можете узнать более подробную информацию по электроприводу Belimo HR24-3-S, а также оформить заказ по телефону 8 (499) 201-22-47.

Возможно предоставление оптовых цен и скидок после индивидуального обсуждения.

На модель поворотного электропривода Belimo HR24-3-S распространяется 5-летняя гарантия со дня покупки, также прилагается паспорт изделия и сертификат соответствия.

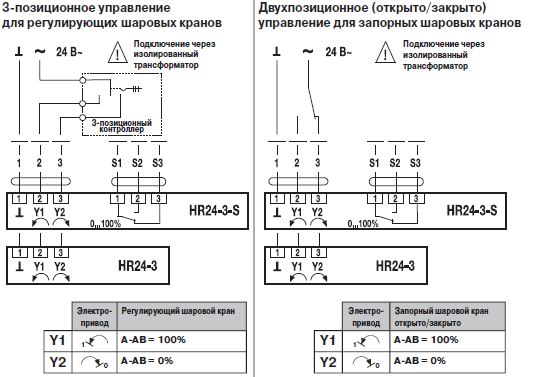

Электрическое подключение

 Электрическое подключение HR24-3-S

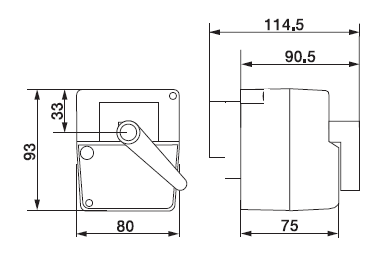

Габаритные размеры

Габаритные размеры HR24-3-S
