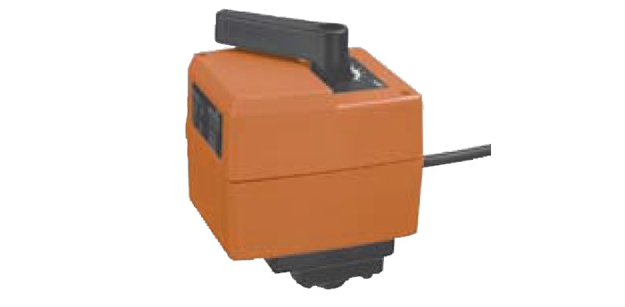

Привод для установки на шаровой кран, IP40. Поворотные электроприводы для шаровых кранов. Управление 3-позиционное или открыто/закрыто.

 Привод для установки на шаровой кран, IP40. Поворотные электроприводы для шаровых кранов. Управление 3-позиционное или открыто/закрыто.



Технические характеристики

Номинальное напряжение	24 В~ 50/60 Гц
Диапазон напряжения питания	19,2...28,8 В~
Расчетная мощность	1,5 ВА
Потребляемая мощность	1,5 Вт
Соединение	Двигатель — кабель 1 м, 3 x 0,75 мм2 Вспом. переключ. (NR24-3-S) — кабель 1 м, 3 x 0,75 мм2
Вспомогательный переключатель (NR24-3-S)	1 x EPU 5 (1) A, 250 В~Настраиваемая точка переключения,0…100% угла поворота
Ручное управление	Временное и постоянное выведение редуктора из зацепления при помощи поворотного переключателя накорпусе электропривода
Крутящий момент	Мин. 10 Нм
Угол поворота	90°
Время поворота	140 с
Индикация положения	Пластина со шкалой 0...1
Уровень шума макс.	35 дБ (A)
Класс защиты	III (для низких напряжений)
Степень защиты	IP 40
Температура окружающей среды	0...+50°C (вместе с шаровым краном)
Температура хранения	–30...+80°C
Влажность	Соответствует EN 60730-1
Электромагнитная совместимость	Соответствует 89/336/EEC по СЕ
Техническое обслуживание	Не требуется
Вес	0,5 кг



Описание

Применение
Приведение в действие регулирующих шаровыхкранов или запорных шаровых кранов.

Принцип действия
3-позиционное управление для регулирующихшаровых кранов и управление открыто/закрыто для запорных шаровых кранов.

Особенности изделия
Простая прямая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Надежность функционирования: Электропривод защищен от перегрузок и останавлива ется автоматически при достижении конечных положений.

Ручное управление: Временное и постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе электропривода

Сигнализация положения: 0…100 %, при помощи встроенного вспомогательного переключателя (только HR24-3-S).

Купить привод БЕЛИМО HR24-3 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО HR24-3 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO HR24-3 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

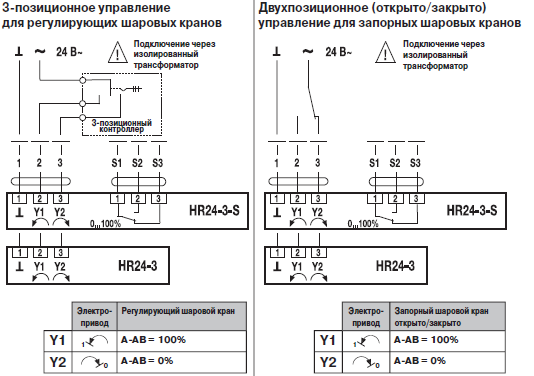

Электрическое подключение

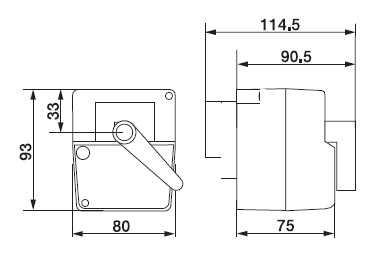

Габаритные размеры
