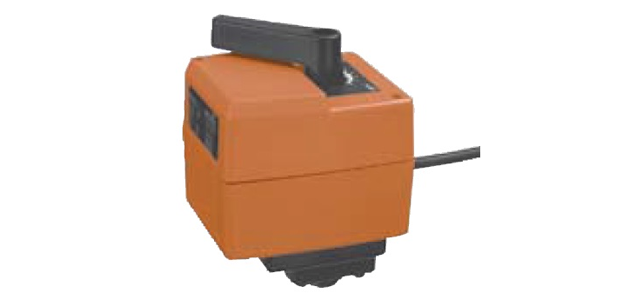

Электрический привод поворотного типа Belimo HR230-3-S применяется для регулирования работы шаровых кранов в отопительных системах, а также в системах обработки воздуха. С дополнительным переключателем.

• Для запорных и регулирующих кранов
• Вращающий момент двигателя – min 10 Нм
• Напряжение (U_nom) – 230 В, 50/60 Гц
• Управление либо по принципу «Открыто/Закрыто», либо по 3-позиционной схеме.
• IP 40, 2-й класс защиты от тока

Электрический привод поворотного типа Belimo HR230-3-S применяется для регулирования работы шаровых кранов в отопительных системах, а также в системах обработки воздуха. С дополнительным переключателем.

• Для запорных и регулирующих кранов
• Вращающий момент двигателя – min 10 Нм
• Напряжение (U_nom) – 230 В, 50/60 Гц
• Управление либо по принципу «Открыто/Закрыто», либо по 3-позиционной схеме.
• IP 40, 2-й класс защиты от тока

Технические характеристики

Unom	230 В, 50/60 Гц
Диапазон напряжения питания	От 198 до 264 В
Мощности (N)	3,5 ВА – N в расчете 3,5 Вт – потребление N во время работы
Тип присоединения (к источнику питания /доп. переключатель)	Кабельное присоединение: 100 см, 3 x 0,75 мм2
Параметры переключателя (1 настраиваемый)	Настройка от 0 до 100% 1 x EPU 5 (1) A, 250 В
Управление вручную	Есть. Активируется с помощью поворотного переключателя, размещенного на корпусе привода. Режимы: постоянное, временное
Вращающий момент двигателя	Min 10 Нм
Максимальный угол поворота	≤ 90°
Период срабатывания	140 сек
Индикатор позиции привода	Есть. Указатель на корпусе со значением 0 и 1
Максимальный уровень шума при работе	≤ 35 дБ
Защита от поражения тока	Полная изоляция (2-й класс защиты)
Защита корпуса	IP 40
t внешней среды	От 0°C до +50°C
t для хранения привода без эксплуатации	От –30°C до +80°C
Влажность воздуха относ.	Согл. директиве EN 60730-1
ЭМС	Согл. директиве  89/336/EEC по СЕ
Сервисное обслуживание	Не предусмотрено
Масса устройства	500 г



Описание

Принцип управления

Возможны 2 способа управления электроприводом Belimo HR230-3-S в зависимости от типа крана, на который он установлен.

1. Запорные шаровые краны – двухпозиционное управление (принцип «Открыто/Закрыто»)
2. Регулирующие шаровые краны – трехпозиционное управление

Предусмотрено также управление вручную с помощью поворотного переключателя, размещенного на корпусе. Редуктор может быть выведен из состояния зацепления как временно, так и на постоянной основе.

Процесс установки привода

Для установки электропривода Belimo HR230-3-S на шаровой кран в комплекте поставляется специальный винт, надежно фиксирующий привод. Привод можно установить как вертикально относительно штока, так и горизонтально. Положение выбирается с шагом 90°.

Надежность эксплуатации

Защита электропривода Belimo HR230-3-S от перегрузок обеспечивается за счет автоматической остановки, как только будут пройдены финальные позиции.

Сигнализационная система

Для сигнализации о текущем положении привода в конструкцию встроен дополнительный переключатель, настраивается от 0 до 100%.

Для заказа электропривода Belimo HR230-3-S и уточнения всех деталей звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo HR230-3-S – 5 лет. Паспорт и сертификат соответствия прилагаются.

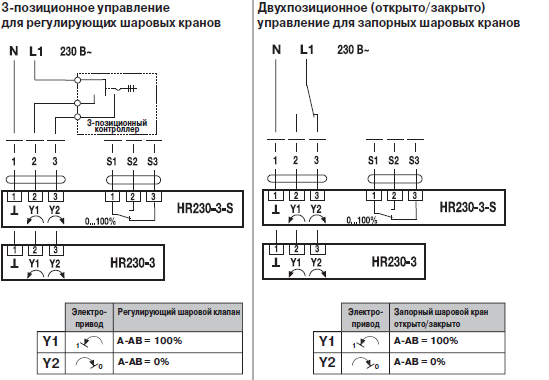

Электрическое подключение

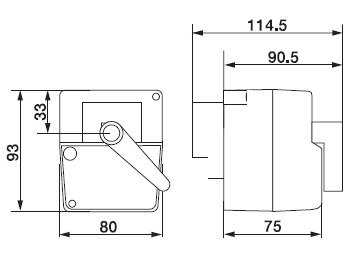

Габаритные размеры
