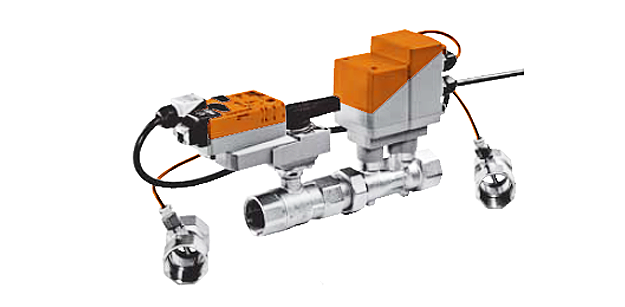

EP025R+MP седельный клапан Belimo является аналогом клапана Danfoss арт. AQT 003Z1814

Сравнительная таблица:

Комбинированный клапан для регулирования потока рабочей среды Belimo EP025R+MP используется в отопительных системах, а также в системах подготовки воздуха. Подходит для контуров закрытого типа.

• Напряжение номинальное (U_номин) – 24 В
• Коммуникация осуществляется обычным способом либо по сети MP-Bus
• С функцией конвертации сигналов от датчиков и контактов переключения



EP025R+MP седельный клапан Belimo является аналогом клапана Danfoss арт. AQT 003Z1814

Сравнительная таблица:

Клапан	Тип	DN	V max (m3/h)	°C	Привод
AQT 003Z1814	2-way	25	1,87	120	AME 110 NL
EP025R+MP	2-way	25	8,6	120

Комбинированный клапан для регулирования потока рабочей среды Belimo EP025R+MP используется в отопительных системах, а также в системах подготовки воздуха. Подходит для контуров закрытого типа.

• Напряжение номинальное (U_номин) – 24 В
• Коммуникация осуществляется обычным способом либо по сети MP-Bus
• С функцией конвертации сигналов от датчиков и контактов переключения

Описание

Клапан Belimo EP025R+MP – это новое поколение семейства клапанов PICCV, которые позволяют настраивать расход рабочей среды и не зависят от разности давлений.

Функционал клапана Belimo EP025R+MP включает:

1. Измерение расхода рабочей среды;
2. Регулирование работы клапана с помощью электропривода;
3. Балансирование системы в динамическом режиме;
4. Запирание потока среды.

Благодаря тому, что клапан не зависит от перепадов давлений и их не нужно рассчитывать при определении KVS, можно ориентироваться только на расход рабочей среды при выборе регулирующего элемента. В клапане Belimo EP025R+MP встроен диск, корректирующий расход поток среды, что позволяет достигать высокой степени регулирования. Кроме того, в клапане поддерживается максимальное энергосбережение за счет его 100% герметичности. А автоматическое балансирование системы в динамическом режиме позволяет  оперативно и просто настраивать необходимый расход.

Принцип действия

Конструкция клапана Belimo EP025R+MP включает 3 основных элемента:

• Кран шарового типа со встроенным корректирующим диском;
• Электрический привод;
• Трубку для измерения с датчиком расхода и контроллером.

Расход рабочей среды настраивается непосредственно на электроприводе в интервале от V_номин до V_макс. Максимальное значение расхода (V_макс) сразу связывается с верхним управляющим сигналов 10 В. Взаимосвязь управляющего сигнала и расхода среды равнопроцентная, аналогично с расходной характеристикой клапана.

Управление электроприводом в конструкции клапана Belimo EP025R+MP происходит с помощью аналогового управляющего сигнала от 0(2) до 10 В (возможны индивидуальные настройки сигнала), а также в сети MP-BUS (BACnet). Когда рабочая среда проходит через измерительный участок на трубке, то значение расхода фиксируется датчиком, а затем сравнивается с запрограммированным на электроприводе. После этого в соответствии с рассогласованным сигналом электропривод поворачивает шар крана в такое положение, которое позволит привести текущий расход среды к заданному. Благодаря автоматической балансировки системы в клапане всегда поддерживается нужный расход рабочей среды вне зависимости от перепада давлений.

Предельный расход среды V_макс настраивается от 30 до 100 % от V_номин. Минимальное количество среды, которое можно контролировать – не менее 1% от V_номин. Для фиксации расхода меньшего количества среды используется обратная связь по сигналу U5, который также показывает текущее положение привода.

Чтобы поддерживать заданную величины расхода среды, минимальная разность давлений рассчитывается по формуле V_макс / V_номин и начинается от 2 кПа.

Для уточнения подробной информации и заказа клапана Belimo EP025R+MP звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются персонально.

Гарантия на клапан Belimo EP025R+MP – 5 лет со дня покупки. К устройству прилагаются сертификат соответствия и паспорт.

Обзор типов

Тип	DN(мм)	DN(дюйимы)	Vnom(Л/c)	Vnom(Л/мин.)	Kvs теор.(м3/час)	PN	n(gl)
EP015R+MP	15	1/2	0.35	21	2.9	16	3.2
EP020R+MP	20	3/4	0.65	39	4.9	16	3.2
EP025R+MP	25	1	1.15	69	8.6	16	3.2
EP032R+MP	32	1 1/4	1.8	108	14.2	16	3.2
EP040R+MP	40	1 1/2	2.5	150	21.3	16	3.2
EP050R+MP	50	2	4.8	288	32.0	16	3.2
P6065W800E-MP	65	2½	8	480	45	16	3.2
P6080W1100E-MP	80	3	11	660	65	16	3.2
P6100W2000E-MP	100	4	20	1200	115	16	3.2
P6125W3100E-MP	125	5	31	1860	175	16	3.2
P6150W4500E-MP	150	6	45	2700	270	16	3.2



Технические характеристики



Электричество
Номинальное напряжение	24 В; 50 Гц
Диапазон номинального напряжения	От 19,2 В до 28,8 В~ От 21,6 В до 28,8 В=
Мощности	3,5 ВА – расчетное значение 4 Вт – потребление при работе 3,7 Вт – потребление в нерабочем состоянии
Присоединение к источнику питания	Кабельное, длина - 100 см ,4 х 0,75 мм2
Одновременное подключение нескольких приводов	Предусмотрено, нужно учитывать производительность приводов
Функциональность
Момент силы двигателя	5 Нм
Управляющие сигналы (заводские установки)	Сигнал Y: от 0 до 10 В Интервал работы сигнала Y: от 2 до 10 В Сигнал U (обр. связь): от 2 до 10 В
Управляющие сигналы (пользовательские установки)	Сигнал Y: от 0,5 до 24 В на старте, от 8,5 до 32 В на финише Сигнал U (обр. связь): от 0,5 до 8 В на старте, от 2 до 10 В на финише
Допустимый шум при работе	Не более 45 дБ
Vмакс	Настраивается от 30 до 100% от значения Vномин
Погрешность управления	Отклонение +/- 10% (при 25-100% от Vномин) Отклонение +/- 6% (при 25-100% от Vноми и t 20°С; для гликоля 0%)
Рабочая среда (теплоноситель)	Вода и водно-гликолевые растворы (не более ½ гликоля)
Диапазон температур рабочей среды	От -10°С до +120°С
∆Ps (давление запир-ее)	1400 кПа
∆Pмакс (давление дифферен-ое)	350 кПа – в обычном рабочем режиме 200 кПа – в бесшумном рабочем режиме
Характеристика расхода среды	Равнопроцентная, с оптимизацией в зоне открытия (возможно поменять на линейную)
Герметичность крана	100%
Способ присоединения к трубе	С помощью резьбы внутри крана
Установочные позиции	2 варианта по отношению ко штоку: вертикальное или горизонтальное
Сервисное обслуживание	Нет
Управление вручную	Есть, режим активируется после нажатия кнопки на корпусе (редуктор выведен из зацепления, привод отсоединен)
Измерение расхода потока среды
Способ измерения расхода	С помощью ультразвука
Погрешность при измерении	Отклонение +/- 6% (при 25-100% от Vномин) Отклонение +/- 2% (при 25-100% от Vномин и t 20°С; для гликоля 0%)
Наименьшее количество среды, которое можно измерить	≥1% при Vномин
Безопасность
Защита от тока	Только низкие напряжения (III класс защиты)
Защита корпуса	ID54
ЭМС	Согл. директиве 2004/108/ЕС
Импульсное Uномин	0,8 кВ
t окруж. среды	От -30°С до +50 °С
t при хранении устройства	От -40°С до +50°С
Влажность воздуха относ.	95%, без конденсации
Материалы деталей клапана
Корпус	Латунь
Зона для измерения потока	Латунь никелир.
Шток и элемент запирания	Сталь антикорроз.



Описание устройства

Точность регулирования

За счет точности измерений расхода среды датчиком, а также специально сформированным управляющим параметрам в клапане Belimo EPIV EP025R+MP обеспечена высокая степень регулирования.

Фиксация малого количество рабочей среды

Если количество рабочей среды, проходящей через клапан, меньше 1% от V_номин, то ее расход фиксируется с помощью сигнала обратной связи U5, а не датчика.

Открытие и закрытие клапана

Пока от контроллера не будет подан сигнал Y, равный 1% от V_номин, клапан закрыт. После того как это значение будет превышено, клапан открывается, и управление происходит в соответствии с расходной характеристикой клапана. Если количество рабочей среды опускается ниже чем 0,5% от V_номин, то клапан снова закрывается в соответствии с управляющим сигналом.

Замена управляющего сигнала Y

Замена сигнала Y возможна в случаях, когда в качестве управляющего выступает аналоговый сигнал в стандартном диапазоне. В этом случае установке V_макс/Q_макс будет соответствовать 0% сигнала управления, а при 100% сигнале клапан будет закрыт.

Преобразование сигналов от датчика

Чтобы передать сигнал от датчика, который измеряет расход среды, с помощью MP-Bus в систему более высокого уровня используется MP привод, осуществляющий конвертацию и передачу сигнала (аналог/цифровой).

Индивидуальные настройки

В клапане Belimo EPIV EP025R+MP предусмотрена возможность индивидуально настраивать стартовые и финальные значения сигналов Y и U с помощью устройства ZTH EU либо программы MFT-P. От производителя электропривод поступает с базовыми настройками.

Гидравлическое балансирование системы

В клапане EPIV EP025R+MP есть встроенный веб-сервер, с помощью которого можно мониторить и оперативно настраивать расход среды сразу на устройстве. В случае, когда устройство интегрировано в управляющую систему, то можно проводить балансировку сразу через нее.

Управление вручную

На корпусе привода размещена кнопка, нажатие на которую позволяет вывести зубчатый редуктор из зацепленного состояния, с опцией блокировки.

Надежность функционирования

Устройство надежно защищено от перегрузки за счет функции автоматического отключения, как только будут пройдены финальные позиции.

Базовая позиция

При первой подаче электропитания (начало эксплуатации / выход из ручного режима) электропривод переходит в базовую позицию. После этого положения привода определяется управляющим сигналом.

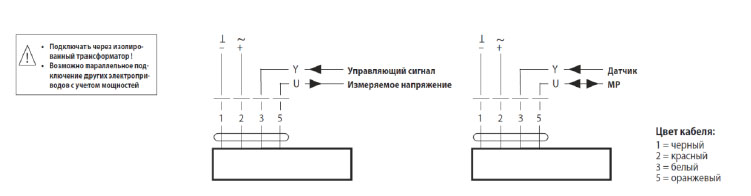

Электрическое подключение

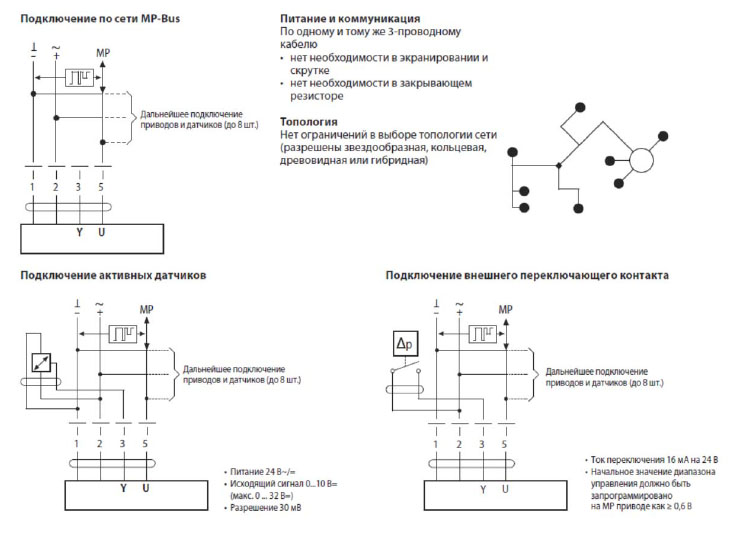

Функционирование при работе в сети MP-Bus

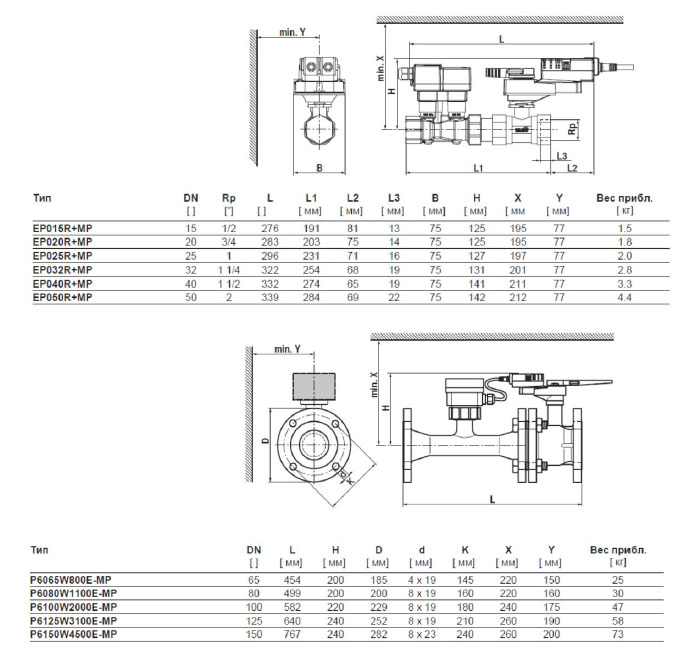

Размеры / вес
