Регулирующий, независимый от перепадов давления клапан Belimo EP025R+MOD для управления потоком воды в системах водоснабжения, отопления, кондиционирования и вентиляции. Функция настройки скорости расхода потока воды и отдельных параметров управления электроприводом. 2-ходовой клапан, резьба с внутренней стороны Rp 1".

• Напряжение номинал (U) - АС/DC 24 В
• Коммуникация про протоколам Modbus RTU, BACnet MS/TP, Belimo-MP-Bus либо обычным способом
• Возможность конвертации аналоговых сигналов
• Диаметр клапана - 25 мм
• Пропускная способность клапана - 8,6 куб.м/час

Регулирующий, независимый от перепадов давления клапан Belimo EP025R+MOD для управления потоком воды в системах водоснабжения, отопления, кондиционирования и вентиляции. Функция настройки скорости расхода потока воды и отдельных параметров управления электроприводом. 2-ходовой клапан, резьба с внутренней стороны Rp 1".

• Напряжение номинал (U) - АС/DC 24 В
• Коммуникация про протоколам Modbus RTU, BACnet MS/TP, Belimo-MP-Bus либо обычным способом
• Возможность конвертации аналоговых сигналов
• Диаметр клапана - 25 мм
• Пропускная способность клапана - 8,6 куб.м/час

Описание

Клапан Belimo EP025R+MOD, совмещенный с электроприводом - новое поколение комбинированных регулирующих клапанов, независимых от перепадов давлений, с возможностью индивидуальной настройки скорости расхода потока воды.

Клапан Belimo EP025R+MOD выполняет следующие основные функции:

1. Измеряет скорость расхода потока

2. Управляет скоростью расходования потока воды

3. Автоматически балансирует систему

4. Запирает поток воды в клапане

За счет того, что клапан Belimo EP025R+MOD независим от перепадов давлений на разных участках трубопровода, подбор регулирующего устройства осуществляется только на основании скорости расхода воды. Для определения значения пропускной возможности (Kvs) также не нужно рассчитывать разность давлений.

При работе клапана обеспечивается максимальная степень энергосбережения за счет того, что он полностью герметичен (класс А, протечка недопустима). Кроме того, за счет реализованной опции автоматической балансировки системы настраивать нужную скорость расхода воды можно быстро и просто.

Принцип действия

Конструкция клапана:

Комбинированный клапан Belimo EP025R+MODD состоит из регулирующего клапана диаметром 25 мм, поворотного электропривода, специальный трубки со встроенным датчиком, где непосредственно измеряется расход воды.

Принцип работы клапана:

Управление электроприводом в клапане Belimo EP025R+MOD осуществляется по протоколам Modbus RTU, BACnet MS/TP, Belimo-MP-Bus. Также возможно управление обычном режиме через аналоговый сигнал.

Измерительный датчик автоматически фиксирует скорость потока воды, когда она проходит по трубке в конструкции клапана. Далее это значение передается в вычислительный блок на электроприводе и сопоставляется с заранее заданным значением расхода. При несовпадении двух значений формируется рассогласованный сигнал, на основании которого электропривод поворачивает шар внутри клапана в такое положение, которое позволит привести фактическое значение к заданному. За счет автоматической балансировки системы заданная скорость расхода независимо от разности давлений сохраняется постоянной.

Настройка расхода потока воды:

Предельный расход воды (Vmax) настраивается на электроприводе в диапазоне от 30 до 100% от значения Vnom. При этом заданное значение автоматически присваивается максимальном управляющему сигналу (обычно 100% - 10 В). Связь величины расхода воды и управляющего сигнала - равнопроцентная. Следует учитывать, что датчик на измерительной трубке не может фиксировать расход воды, если он менее 1% от Vnom.  Тогда скорость потока фиксируется электрическим способом , т.е. сигналом обратной связи U5.  Альтернативная функция сигнала U5 - отображение текущего положения электропривода.

Узнать любую интересующую информацию и стоимость клапана EP025R+MOD, а также и оформить заказ на покупку устройства Вы можете по телефону 8 (499) 201-22-47.

Предоставление оптовых цен и скидок на комбинированный клапан Belimo EP025R+MOD обсуждается в индивидуальном порядке.

На клапан Belimo EP025R+MOD действует стандартная гарантия в течение пяти лет со дня продажи. Техническая документация и сертификат соответствия прилагаются.

Технические характеристики



Электро-данные
Электрическое напряжение (U)	АС/DC 24 В
Частота тока	50/60 Гц
Интервал U	АС 19,2 - 28,8 В; DC 21,6 - 28,8 В
Мощность в процессе калибровке	7 ВА (расчетная мощность)
Мощности потребляемые	4,5 Вт (работа) 1,4 Вт (покой)
Подключение к электропитанию	При помощи кабеля длиной 100 см, 6 х 0,75 мм2
Функциональные данные
Вращательный момент двигателя	10 Нм
Коммуникация с электроприводом	Modbus RTU, BACnet MS/TP, Belimo-MP-Bus (также обычный способ)
Сигнал управления Y (рабочий диапазон)	Базовые параметры: DС 2-10 В  Индивидуальные параметры: DC 0,5-8 В - позиция старта, DC 2-10 В - конечная позиция
Сигнал обратной связи U	Базовые параметры: DC 2-10 В, при Imax = 1 мА Индивидуальные параметры: DC 0,5-10 В
Допустимый шум двигателя	Макс. 45 дБ
Настройка расхода воды	В интервале 30 - 100% от Vnom
Отклонения при регулировании	+/- 10% (25...100% Vnom) +/- 6% (25...100% Vnom) при t 20°С (для гликоля 0%)
Рабочая среда (теплоноситель)	Вода (холод./горяч.); растворы гликоля (макс. 1/2 гликоля в растворе)
t рабочей среды	Диапазон -10°С ... +120°С
Ps - номинал. давление, кПа	1600
ΔPs - запир. давление, кПа	1400
ΔPmax - дифферен. давление, кПа	350 - обычный режим работы 200 - бесшумный режим работы
Характер расхода среды	Равнопроцентный расход, в зоне открытия оптимизирован. Возможен линейный
Герметичность	Герметичность класса А
Присоединение к трубопроводу	Резьба внутренняя (стандарт ISO 7-1)
Варианты установки (по отношению ко штоку)	Вертикальная либо горизонтальная установка
Сервисная поддержка	Нет
Управление вручную	Нажатием на кнопку на корпусе (может фиксироваться)
Измерение скорости расхода воды
Способ измерения	Ультразвуковой
Погрешность измерения	+/- 6% (25% - 100% от Vnom) +/- 2% (25...100% Vnom) при t 20°С (для гликоля 0%)
Минимальный расход, который может быть измерен	1% от Vnom
Безопасная эксплуатация электропривода
Класс защиты от тока	3-й класс - экстра-низкие U
Защита корпуса	По протоколу IP54
Электромагнитная совместимость	Согл. директиве 2014/30/ЕU
Импульсное U номинальное	0,8 кВ
Степень загрязнения окруж. среды	3-я степень
t окруж. среды для работы	Диапазон -30°С ... +50°С
t для хранения	Диапазон -40°С ... +80°С
Влажность воздуха	Макс. 95%, без конденсации
Материалы компонентов клапана
Корпус	Латунь
Измерительная трубка	Латунь (никелевое покрытие)
Элемент запирания / шток	Сталь (нержавейка)
Материал уплотнения штока	Кольцо О-образное из EPDM



Описание устройства

Точность регулирования

Специально сформированные параметры управления в совокупности с высокой точностью измерений расхода воды встроенным датчиком обеспечивают максимальную точность регулирования в клапане Belimo EP025R+MOD. Исключение составляют быстрые управляющие процессы, например регулирование потока бытовой воды.

Измерение минимального водного потока

В случаях, когда расход воды меньше 1% от заданного Vnom, скорость потока измеряется электронным способом посредством сигнала обратной связи U5). Это связано с тем, что датчик не может зафиксировать такие маленькие значения.

Открытие/закрытие клапана

До тех пор, пока на электропривод не поступил управляющий сигнал равный 1% от Vnom клапан Belimo EP025R+MOD остается закрытым. Как только это значение будет превышено, клапан открывается и регулирование его работы осуществляется в соответствии с расходной кривой. Если расход воды снова опустится ниже, чем 0,5% от Vnom, то на электропривод поступает управляющий сигнал от контроллера о закрытии клапана.

Замена сигнала Y

В клапане Belimo EP025R+MOD есть функция замены управляющего сигнала, если он аналоговый в стандартном интервале постоянного тока. Тогда установке Vmax/Qmax будет соответствовать 0% сигнала управления. Клапан закрывается при 100% сигнале.

Конвертация управляющего сигнала

В устройстве Belimo EP025R+MOD предусмотрена возможность подключить активный датчик либо переключающий контакт, при помощи которых можно конвертировать аналоговый сигнал в цифровой, а затем передать его в систему более высокого уровня.

Параметризация электропривода

Базовые настройки комбинированного клапана Belimo EP025R+MOD соответствуют самым частым ситуациям использования. С помощью сервисных устройств ZTH EU и MFT-P возможно индивидуально настраивать отдельные функциональные параметры электропривода. При необходимости сброса настроек до заводских необходимо нажать кнопку "Service" на корпусе при очередном включении устройства.

Есть также опция быстрой адресации: адрес Modbus можно альтернативно установить с помощью кнопок на приводе от 1 до 16. Выбранное значение добавляется к параметру "базовый адрес".

Балансировка системы
В клапане Belimo EP025R+MOD есть веб-сервер, позволяющий контролировать и задавать расход воды на устройстве. Балансировку можно проводить непосредственно непосредственно через управляющую систему, если устройство интегрировано в нее.

Управление вручную
Предусмотрено управление Belimo EP025R+MOD вручную. Для активации режима нужно нажать на кнопку на корпусе, после чего зубчатый редуктор будет выведен из зацепленного состояния на все время, пока кнопка остается нажатой. Можно зафиксировать электропривод в любой позиции.

Надежность эксплуатации

Электропривод Belimo EP025R+MOD автоматически прекращает работу после прохождения заданных финальных позиций. Благодаря этой опции достигается максимальная защита от перегрузок в процессе работы даже без использования концевых выключателей.

Базовая позиция электропривода

При первой подаче напряжения на электропривод в клапане Belimo EP025R+MOD (начало эксплуатации либо выход из режима управления вручную) он по умолчанию переходит в свое исходное положение. Затем положения электропривода задаются контроллером через управляющий сигнал.

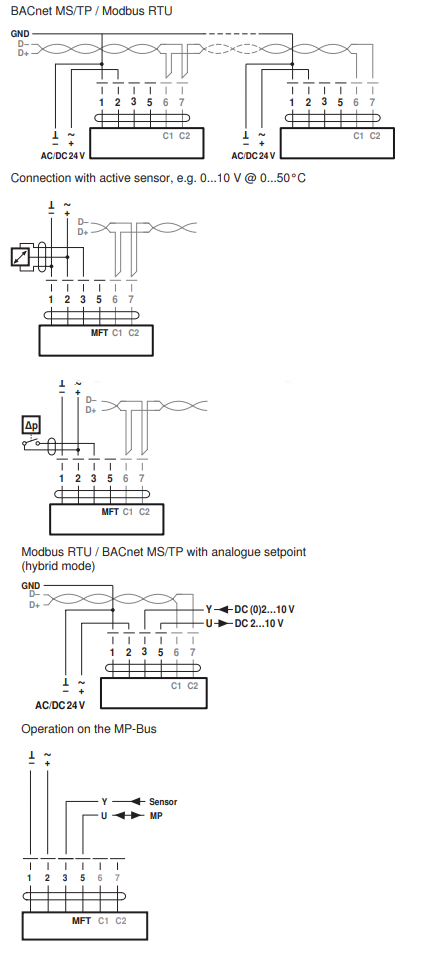

Подключение по сети Modbus

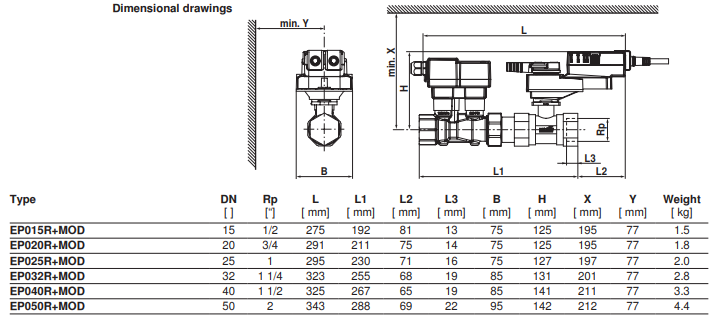

Размеры / вес
