Регулирующий шаровой кран Belimo R417D

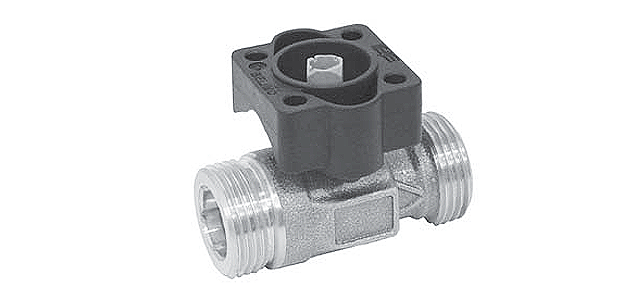

2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) R417D

Модель шарового крана Belimo R417D используется в закрытых и открытых контурах систем отопления, кондиционирования и вентиляции, плавно регулируя поток воды. Кран двухходовой с внешней резьбой, полностью герметичен. DN = 20 мм. Kvs max = 6,3 м³/ч.

Модель шарового крана Belimo R417D используется в закрытых и открытых контурах систем отопления, кондиционирования и вентиляции, плавно регулируя поток воды. Кран двухходовой с внешней резьбой, полностью герметичен. DN = 20 мм. Kvs max = 6,3 м³/ч.

Технические характеристики



Рабочая среда

1. Вода горячая и холодная, в т.ч. питьевая

2. Низкотемпературный пар
Температурный диапазон рабочей среды

Вода: +2 °С … +130 °С

Пар: +2 °С … +120 °С
Номинальное давление (Ps), кПа Ps = 2700
Расходная характеристика Равнопроцентная – канал А-АВ регулирующий
Дифференциальное давление (ΔPv), кПа

ΔPv100 400 кПа

ΔPv0 800 кПа

Запирающее давление (ΔPs), кПа ΔPs = 1400
Класс герметичности крана А - полностью герметичен
Тип трубного присоединения Внешняя резьба
Допустимый угол поворота крана Угол = 90°; диапазон для работы 15-90°
Установка Положение установки определяется относительно штока (от вертикального до горизонтального
Обслуживание Не нужно
Материал тела клапана Латунь литейная освинцованная красная
Материал штока и конуса Сталь нержавеющая
Материал седла штока Резина EPDM
Материал верхней части штока Пластик (PA66-GF30%)
Уплотнительный элемент штока Tefl on (PTFE-GF15%)
Смазка клапана UNIsilicon (подходит для питьевой воды)
Материал седла привода Пластик (PA66-GF30%)
Материал седла шара/корректирующего диска Тефзел (фторопласт)



Описание

Принцип работы

Открытие и закрытие крана Belimo типа R417D осуществляется поворотным электроприводом. Управляющий сигнал от привода на регулирующее устройство (шар) поворачивает его внутри конструкции крана, тем самым приводя кран в открытое положение. Текущее состояние крана определяется направлением поворота шара: по часовой стрелке – «закрыто», против часовой стрелки – «открыто».

Выбор типа поворотного электропривода определяется параметрами муфты крана Belimo R417D (размер и тип).

Управление электроприводом происходит через управляющие сигналы (аналоговый стандарт 0..10В/импульсный 3-позиционный), которые посылает контроллер.

Характеристика потока

Равнопроцентная характеристика потока шарового крана Belimo R417D обеспечивается встроенным корректирующим диском.

Узнать подробнее про регулирующий кран Belimo R417D, а также запросить его стоимость Вы можете, позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Belimo R417D мы обсуждаем индивидуально.

На кран Belimo R417D распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

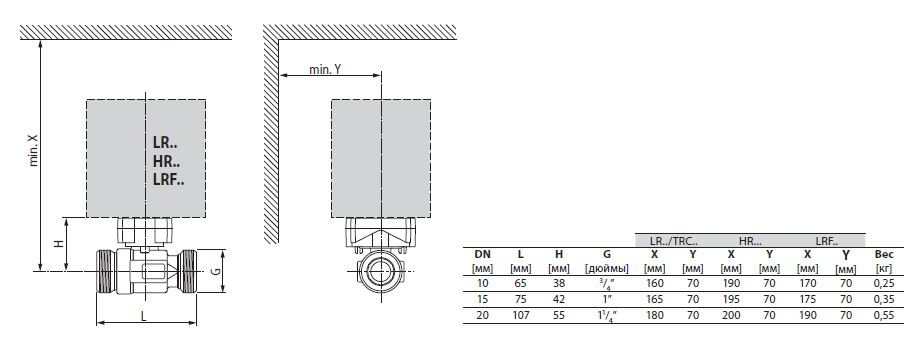

Габаритные размеры

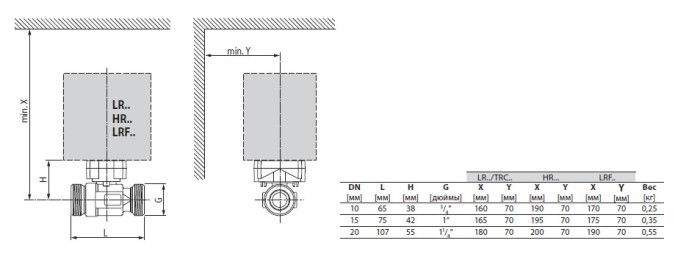

Габаритные размеры R417D



Скачать PDF



Скачать PDF (85 Кбайт)
