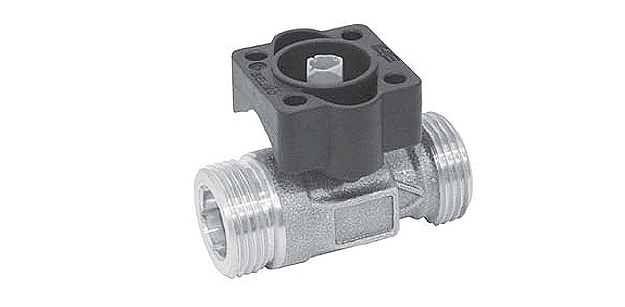

2-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен
• Тип R413D
• DN 15 [мм]
• Kvs max 4 [м³/час]

2-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен
• Тип R413D
• DN 15 [мм]
• Kvs max 4 [м³/час]

Технические характеристики

2-ходовый регулирующий шаровой кран R413D внешняя резьба.

Среда	Холодная и горячая вода , питьевая вода,низкотемпературный пар
Температура среды	Вода +2 °С … +130 °С
Пар	+2 °С … +120 °С
Номинальное давление	Ps 2700 кПа
Характеристика потока	Регулирующий канал А-АВ равнопроцентная
Пропускная способность Kvs	См. таблицу вверху
Дифференциальное давление	ΔPv100 400 кПа ΔPv0 800 кПа
Запирающее давление	ΔPs 1400 кПа
Уровень утечки	А, герметичен
Трубное присоединение	Внешняя резьба Угол поворота 90 ° (рабочий диапазон 15…90 °)
Положение установки	От вертикального до горизонтального(относительно штока)
Тех. обслуживание	Не требуется
Тело клапана	Освинцованная красная литейная латунь (CuSn4Zn6P6)
Конус клапана и шток	Нержавеющая сталь
Седло штока	EPDM
Уплотнение штока	Tefl on (PTFE-GF15%)
Смазка UNIsilicon	(пригодна для питьевой воды)
Седло привода	Пластик (PA66-GF30%)
Верх штока	Пластик (PA66-GF30%)
Седло шара	TEFZEL
Корректирующий диск	TEFZEL



Описание

Управление

Регулирующий клапан Belimo R413D управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R413D открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R413D обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R413D

Регулирующий клапан Белимо R413D а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R413D мы обсуждаем индивидуально.

На Кран Белимо R413D распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

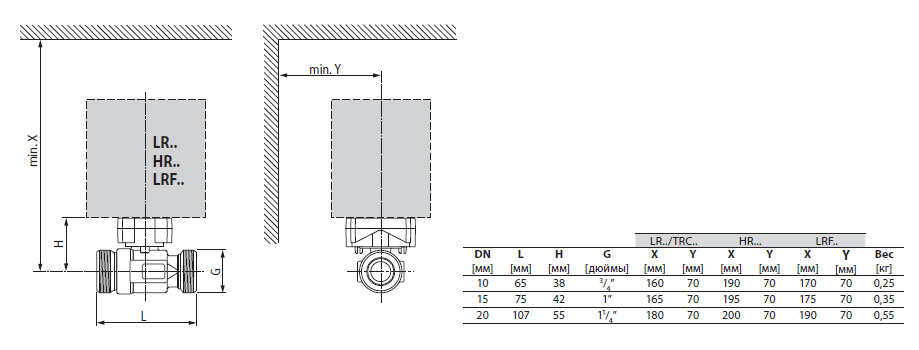

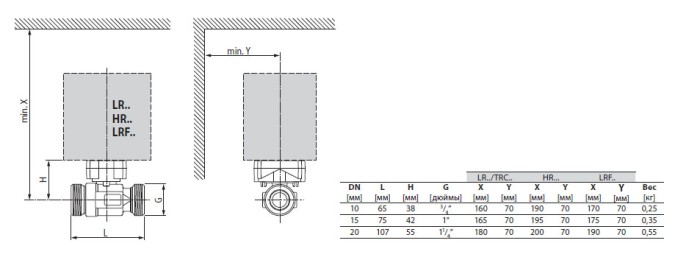

Габаритные размеры
