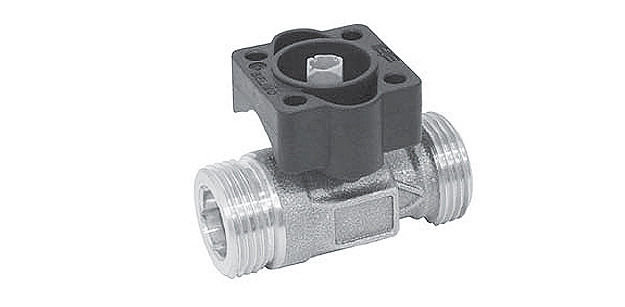

Кран шарового типа Belimo R412D, регулирующий потоки воды в как в закрытых, так и в открытых контурах систем отопления и обработки воздуха в помещениях.

• Двухходовой
• Диаметр (DN) – 1,5 см, герметичность класса А
• Пропускная возможность (Kvs) максимальная – 2,5 м³ в час

Кран шарового типа Belimo R412D, регулирующий потоки воды в как в закрытых, так и в открытых контурах систем отопления и обработки воздуха в помещениях.

• Двухходовой
• Диаметр (DN) – 1,5 см, герметичность класса А
• Пропускная возможность (Kvs) максимальная – 2,5 м³ в час

Технические характеристики



Теплоноситель	Холодная вода, в т.ч. питьевая Горячая вода Пар низкотемпературный
Допустимые температуры	Вода: от +2°С до +130°С Низкотем. пар: от +2°С до +120°С
Давление номинал (Ps)	Ps = 2700 kPa
Давление дифференциал (ΔPv)	ΔPv0 = 800 kPa; ΔPv100 = 400 kPa
Давление запир (ΔPs)	ΔPs = 1400 kPa
Водный поток в канале А-АВ	Характеристика водного потока - равнопроцентная
Пропускная возможности максимум	Kvs - 2,5 м3 в час
Допустимая протечка	Кран полностью герметичен (А класс)
Тип соединения с трубой	Присоединяется с помощью резьбы (внешней)
Угол вращения максимум	90° / диапазон для работы 15-90 °
Установочное положение	2 варианта установки: горизонтальная либо вертикальная (рассматривается по отношению ко штоку)
Технич. поддержка	Не предусмотрена
Корпус крана	Латунь литейная (освинцованная)
Конус / шток крана	Сталь антикоррозионная
Седло (шток)	ЭПДМ
Уплотнительный элемент (шток)	Тефлон
Тип смазки	UNIsilicon (можно использовать в том числе для питьевой воды)
Седло привода / верх шток	Пластик, типа PA66-GF30%
Седло (шар) / диск корректировки потока	Тефзел





Описание

Принцип управления

Приведение шарового крана Belimo R412D в рабочее состояние осуществляется электроприводом поворотного типа.* Для управления краном в приводе применяются 2 вида управляющих сигналов: 3-позиционный импульсный сигнал и стандартный аналоговый (диапазон 0-10В). Открытие либо закрытие крана происходит за счет поворота приводом регулирующего элемента (шара) в нужное положение. Если шар поворачивается против часовой стрелки, то кран открыт; если шар поворачивается в противоположную сторону – закрыт.

* При выборе электропривода необходимо ориентироваться на технические характеристика крана Belimo R412D.

Расходная характеристика крана

Для обеспечения равнопроцентной характеристики расхода воды в кране Belimo R412D предусмотрен корректирующий диск.

Для уточнения стоимости и заказа шарового крана Belimo R412D звоните по телефону 8 (499) 201-22-47.

Скидки и специальные цены на оптовые партии изделия предоставляются только после индивидуального обсуждения.

Гарантия на кран Belimo R412D – 5 лет со дня покупки. К изделию прилагаются сертификат соответствия и паспорт.

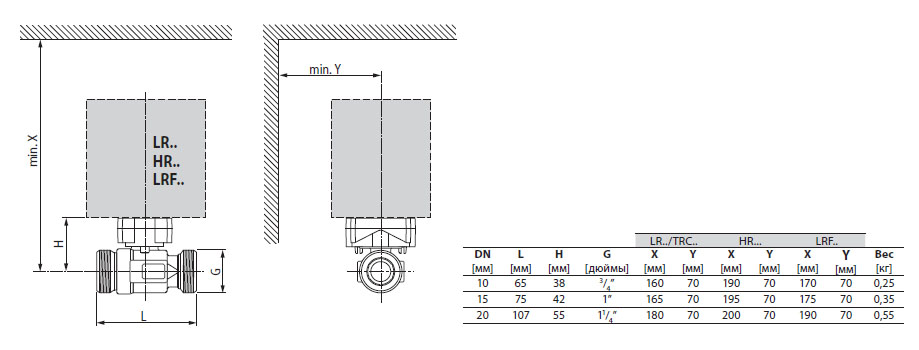

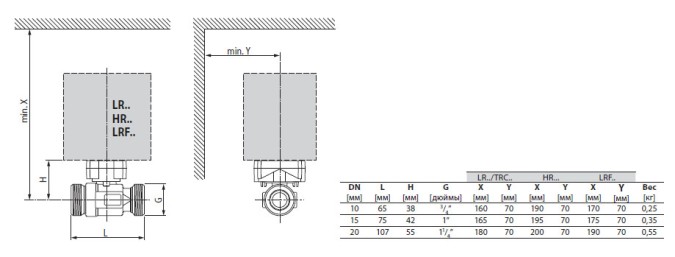

Габаритные размеры



Скачать PDF



Скачать PDF (85 Кбайт)

Сертификат BELIMO (775 Кбайт)
