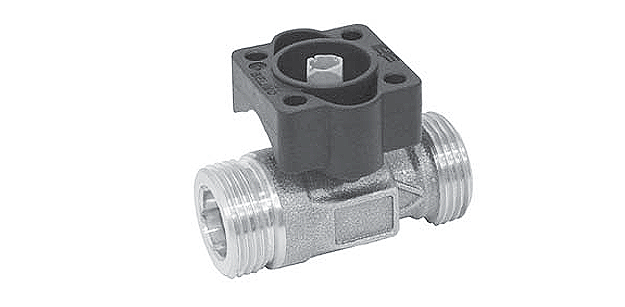

Кран шарового типа Belimo R404DK для управления потоками воды в открытых либо закрытых контурах. Используется в сфере отопления и обработки воздуха.

• Диаметр – 1 см, герметичность класса А
• 2-ходовой, плавная регулировка
• Пропускная возможность (Kvs) – макс. 0,3 куб.м/ч

Кран шарового типа Belimo R404DK для управления потоками воды в открытых либо закрытых контурах. Используется в сфере отопления и обработки воздуха.

• Диаметр – 1 см, герметичность класса А
• 2-ходовой, плавная регулировка
• Пропускная возможность (Kvs) – макс. 0,3 куб.м/ч

Технические характеристики

2-ходовый регулирующий шаровой кран R404DK внешняя резьба.

Рабочая среда	1. Вода (хол./гор.), в том числе питьевая 2. Пар (низкотемпературный)
Рабочие температуры	Вода: от +2°С до +130°С Пар: от +2°С до +120°С
P номин (Ps)	2700 кПа
P запир (ΔPs)	1400 кПа
P диффер (ΔPmax)	400 кПа (ΔPv = 100); 800 кПа (ΔPv = 0)
Расходная харак-ка крана	Равнопроцентный расход воды
Пропускная способность (Kvs)	макс. 0,3 куб.м/час
Герметичность	Класс А – полная герметичность
Способ присоединения к трубе	С помощью резьбы (внешней)
Установочное положение привода	Установка производится относительно штока в двух вариантах: вертикально либо горизонтально
Допустимый угол вращения	Не более 90 °; диапазон работы 15-90 °
Поддержка	Не предусмотрена
- Материал тела	Латунь литейная освинцованная
- Конус / шток	Сталь с антикоррозийным покрытием
- Седло (шток)	Каучук (EPDM)
Уплотнение штока	Тефлон
- Смазка	UNIsilicon, на основе силикона и PTFE, пригодна для питьевой воды
- Седло (привод) / верх штока	Пластик типа PA66-GF30%
- Седло (шар) / диск корректировки	Тефзел



Описание

Принцип управления

Для управления шаровым краном Belimo R404DK применяются электроприводы поворотного типа. На основании переданного управляющего сигнала привод открывает либо закрывает кран, поворачивая регулирующий элемент – шар, в заданное положение. Открытие крана – вращение влево (против часовой стрелки), закрытие – в противоположную сторону. Команды на электроприводы поступают через управляющие сигналы – аналоговые в диапазоне 0 – 10 В либо трехпозиционные.

Для правильного выбора электропривода нужно учитывать параметры муфты шарового крана.

Расходная характеристика крана

Кран Belimo R404DK сконструирован таким образом, что благодаря корректирующему диску в кране обеспечена равнопроцентная характеристика расхода воды.

Уточнить цену и заказать шаровой кран Belimo R404DK Вы можете, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются после индивидуального обсуждения.

Гарантия на кран Belimo R404DK действует в течение 5 лет со дня покупки. К изделию прилагаются технический паспорт и сертификат соответствия стандартам качества.

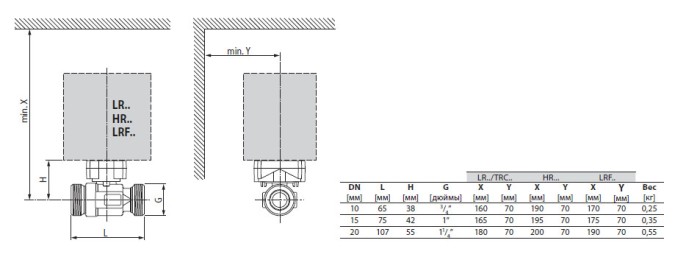

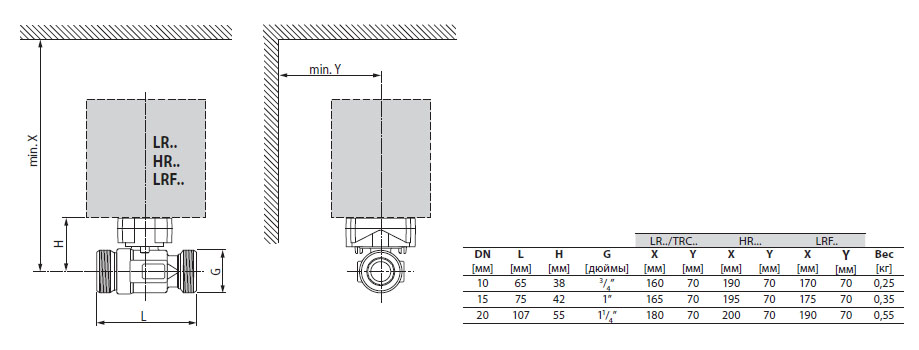

Габаритные размеры
