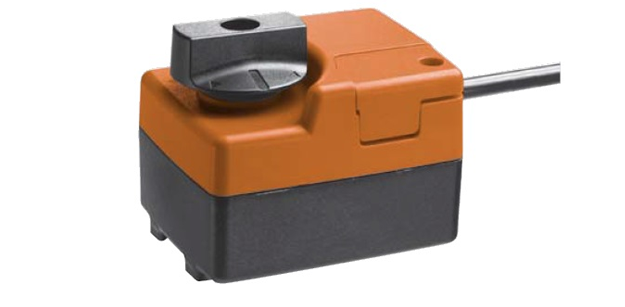

Привод BELIMO TRY24-SR

Привод для установки на 2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) TRY24-SR

Электропривод Belimo TRY24-SR устанавливается на шаровые краны. Защита корпуса IP40.

  • Минимальный вращающий момент – 2 Нм
  • U номинальное – 24 В
  • Управление: стандартный управляющий сигнал в диапазоне 2 (0) – 10 В

Электропривод Belimo TRY24-SR устанавливается на шаровые краны. Защита корпуса IP40.

  • Минимальный вращающий момент – 2 Нм
  • U номинальное – 24 В
  • Управление: стандартный управляющий сигнал в диапазоне 2 (0) – 10 В

Технические характеристики



Электрические данные
U номинальное 24 В (AC/DC)
Частота переменного тока 50/60 Гц
Диапазон U номинальное AC: 19,2 - 28,8 В
DC: 21,6 - 28,8 В
Мощность во время работы 0,5 Вт
Мощность в процессе калибровки  1 ВА
Присоединение к питанию Кабельное, длина - 100 см, 3 х 0,75 мм²
Одновременное присоединение 2-х приводов Возможно
Функциональные данные
Миним. вращающий момент 2 Нм
Управляющий сигнал (Y) Диапазон 0-10 В (при входном R – 100 кОм)
Сигнал обратной связи Диапазон 2-10 В
Контрольный сигнал (Y) 0-100% (при угле 0-90°)
Управление вручную Предусмотрено. Вывод зубчатого редуктора из зацепленного состояния нажатием кнопки на корпусе
Время срабатывания (при угле 90°) 35 с
Допустимый уровень шума Не более 45 дБ
Индикатор позиции Съемный указатель (механич.)
Данные по безопасности
Защита от тока / корпуса Класс III (низкие U) / IP40
EMC CE согл. директиве 2004/108/EC
Импульсное U 0,8 кВ
Контроль загрязнения окружающей среды 3
t внешней среды От -7°C до 50°C
t хранения От -40°C до 80°C
Влажность воздуха относит. 95%, не конденсируется
Обслуживание Нет
Масса
Масса устройства 400 грамм



Описание

Принцип работы

Электропривод Belimo TRY24-SR предназначен для управления и регулирования работы шаровых кранов. Управление приводом осуществляется согласно управляющим сигналам от контроллера в диапазоне от 0 до 10 В.

Процесс установки

Для установки электропривода Belimo TRY24-SR на шаровой кран используется специальный винт. Привод может быть установлен в двух положения с шагом 90° - вертикально либо горизонтально.

Управление вручную

В приводе Belimo TRY24-SR возможно управление вручную. Осуществляется нажатием на кнопку на корпусе, которая выводит зубчатый редуктор из зацепленного состояния.

Надежность функционирования

Привод Belimo TRY24-SR надежно защищен от перегрузки за счет опции автоматического отключения при прохождении финальных позиций. Концевые выключатели не требуются.

Предусмотрена функция блокировки, при активации которой привод выключается. В таком состоянии привод делает попытки запуска в течение 7 сек. Далее 15 раз с интервалом 2 мин (если привод не включился), а затем 1 раз каждые 2 часа, до тех пор пока привод не будет запущен.

Уточнить стоимость и заказать электропривод Belimo TRY24-SR Вы можете, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются в индивидуальном порядке.

Гарантия на привод Belimo TRY24-SR – 5 лет со дня приобретения. К изделию прилагаются паспорт и сертификат соответствия.

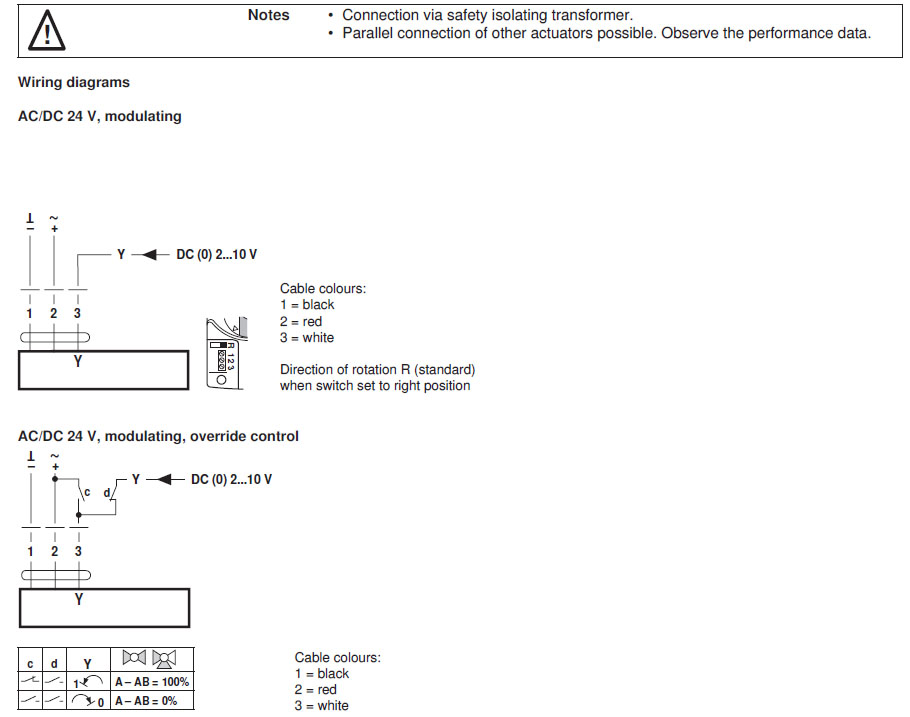

Электрическое подключение

 Электрическое подключение TRY24-SR

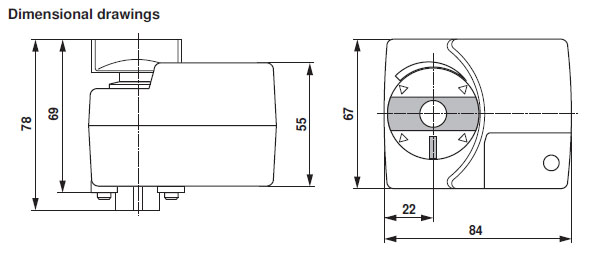

Габаритные размеры

Габаритные размеры TRY24-SR
