Привод c возвратной пружиной для установки на шаровой кран, IP 42.

• Крутящий момент 2.5 Нм
• Номинальное напряжение 24 В ~/=
• Управление: 3-позиционное
• Нормально открыт (NO)

Привод c возвратной пружиной для установки на шаровой кран, IP 42.

• Крутящий момент 2.5 Нм
• Номинальное напряжение 24 В ~/=
• Управление: 3-позиционное
• Нормально открыт (NO)



Технические характеристики

Поворотный электропривод BELIMO TRF24-2-O с функцией аварийного управления для шаровых кранов

Electrical data
Nominal voltage	AC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V
Power consumption in operation	2.5 W
Power consumption in rest position	1 W
Power consumption for wire sizing	4 VA
Connection supply / control	Cable 1 m, 4 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Torque motor	Min. 2.5 Nm
Torque spring return	Min. 2.5 Nm
Direction of rotation motor	Y=0 (A - AB = 0%)
Direction of rotation spring-return	Deenergised NC, valve closed (A - AB = 0%)
Manual override	No
Angle of rotation	95°
Running time motor	90 s / 90°
Running time emergency control position	‹25 s / 90°
Sound power level motor	35 dB(A)
Position indication	Mechanical
Service life	Min. 60,000 emergency positions
Safety
Protection class IEC/EN	III Safety extra-low voltage
Degree of protection IEC/EN	IP42
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	-30...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight	approx. 0.56 kg



Описание

Применение

Поворотный электропривод Белимо TRF24-2-O приведение в действие запорных шаровых кранов.

Принцип действия

Привод для клапанов BELIMO TRF24-2-O перемещает клапан в рабочее положение, в то же время происходит взведение возвратной пружины. Клапан переходит в аварийное положение под действием пружины, когда напряжение питания прерывается.

Простая установка непосредственно

Простая прямая установка Belimo TRF24-2-O поворотный привод Белимо на шаровой кран при помощи всего одного винта. Монтажная ориентация по отношению к шаровому крану может выбираться с шагом 90 °.

Высокая функциональная надежность

Привод TRF24-2-O защищен от перегрузок является, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF24-2-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО TRF24-2-O мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TRF24-2-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

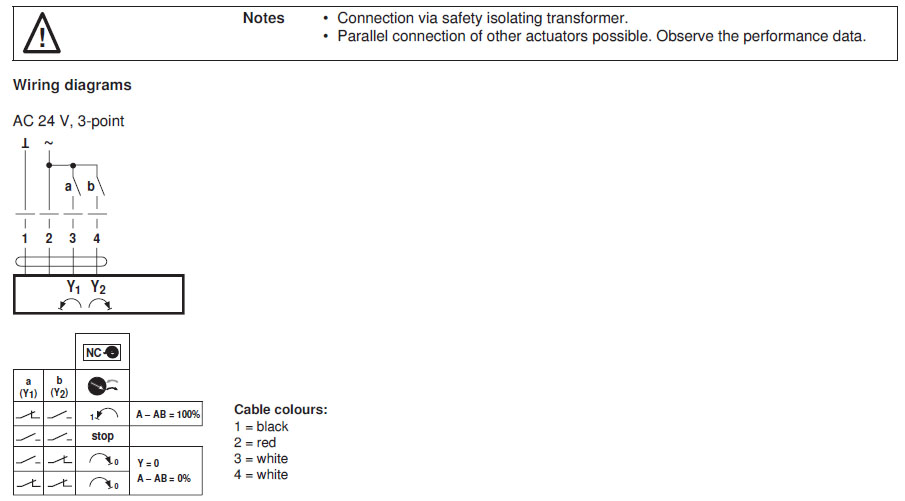

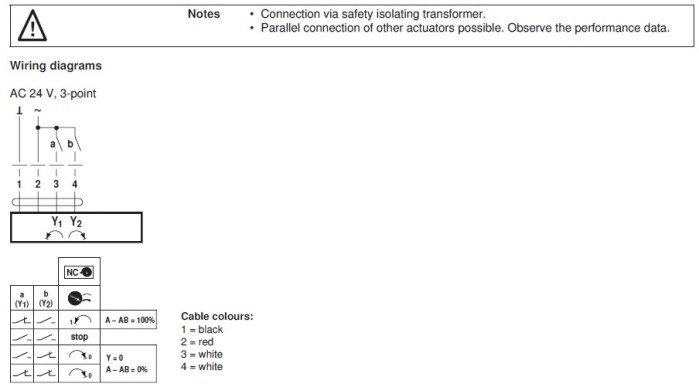

Электрическое подключение

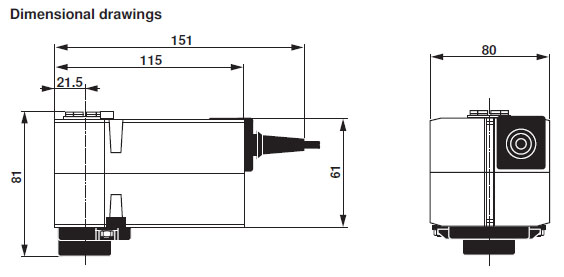

Габаритные размеры
