Привод c возвратной пружиной для установки на шаровой кран, IP 42.

Поворотные электроприводы для  2- и 3-ходовых  шаровых кранов с функцией аварийного управления.

• Крутящий момент 2 Нм
• Номинальное напряжение 230 В ~
• Управление : откр./закр.
• Встроенный    вспомогательный переключатель (для TRF230-S)
• TRF230 (-S): нормально закрыт
• TRF230 (-S) -O: нормально открыт

Привод c возвратной пружиной для установки на шаровой кран, IP 42.

Поворотные электроприводы для  2- и 3-ходовых  шаровых кранов с функцией аварийного управления.

• Крутящий момент 2 Нм
• Номинальное напряжение 230 В ~
• Управление : откр./закр.
• Встроенный    вспомогательный переключатель (для TRF230-S)
• TRF230 (-S): нормально закрыт
• TRF230 (-S) -O: нормально открыт



Технические характеристики

Номинальное напряжение	100...240 В ~ 50/60 Гц
Диапазон номинального напряжения	85...265 В ~
Расчетная мощность	5 ВА
Потребляемая мощность: - во время вращения - в состоянии покоя	2,5 Вт 1,5 Вт
Соединение: - питание - вспомогательный переключатель	Кабель: 1 м , 2 х 0,75 мм2 1 м , 3 х 0,75 мм2 (для TF230-S)
Крутящий момент: - двигатель - пружина	Мин. 2 Нм при номинальном напряжении Мин. 2 Нм
Направление вращения: - TRF230(-S) - TRF230(-S)-O	Отключен: Кран закрыт (А – АВ = 0%) Отключен: Кран открыт (А – АВ = 100%)
Угол поворота	Макс. 95°
Время поворота: - двигатель - пружина	‹75 с (0...2 Нм) ‹25 с при –20...+50°С / max. 60 с при –30 °С
Уровень шума: - двигатель - пружина	Макс. 50 дБ ≈ 62 дБ
Индикация положения	Механический указатель
Класс защиты	II все изолировано
Степень защиты корпуса	IP42 в любом положении установки
Температура окружающей среды	–30...+50° С
Температура переносимой среды	+5...+120° С (шаровой кран)
Температура хранения	–40...+80° С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	≈ 600 г



Описание

Принцип действия
При перемещении привода в нормальное  рабочее положение взводится возвратная  пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.

Простая установка
при помощи одного винта. Положение  установки по отношению к шаровому крану  может выбираться с шагом в 90°.

Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF230-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО TRF230-O мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO TRF230-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

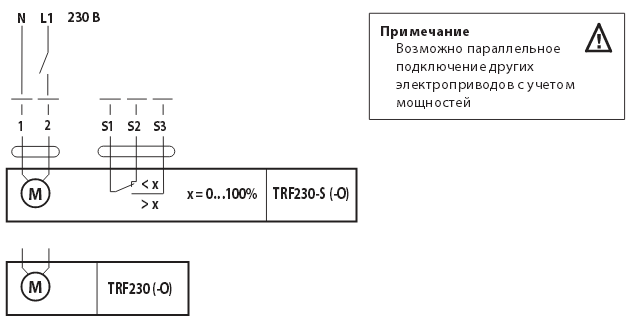

Электрическое подключение

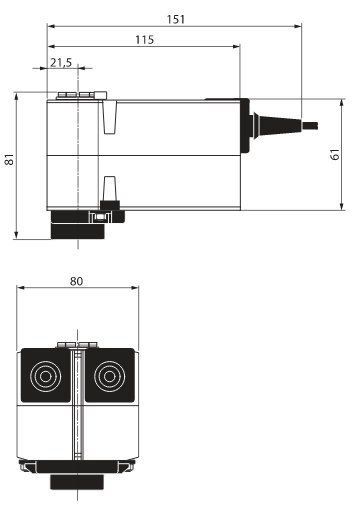

Габаритные размеры
