Привод BELIMO NRFD230A-3-S2

Привод для установки на 2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) NRFD230A-3(-S2)(-O)

Привод c возвратной пружиной для установки на шаровой кран, IP 54.

  • Номинальный крутящий момент 5 Нм
  • Номинальное напряжение 230 В переменного тока
  • Контроль 3-точка
  • С 2 встроенными вспомогательными переключателями
  • Нормально закрыт (NC)



Привод c возвратной пружиной для установки на шаровой кран, IP 54.

  • Номинальный крутящий момент 5 Нм
  • Номинальное напряжение 230 В переменного тока
  • Контроль 3-точка
  • С 2 встроенными вспомогательными переключателями
  • Нормально закрыт (NC)



Технические характеристики

Поворотный электропривод БЕЛИМО NRFD230A-3-S2 для шаровых кранов с функцией аварийного закрытия.

Electrical data
Nominal voltage AC 230 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 198...264 V
Power consumption in operation 5 W
Power consumption in rest position 3 W
Power consumption for wire sizing 16 VA
Auxiliary switch 2 x SPDT, 1 x 10% / 1 x 11...90%
Switching capacity auxiliary switch 1 mA...3 (0.5) A, AC 250 V
Connection supply / control Cable 1 m, 4 x 0.75 mm²
Connection auxiliary switch Cable 1 m, 6 x 0.75 mm²
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 5 Nm
Torque spring return Min. 5 Nm
Direction of rotation motor Y=0 (A - AB = 0%)
Direction of rotation spring-return Deenergised NC, valve closed (A - AB = 0%)
Manual override No
Angle of rotation 90°
Running time motor 35 s / 90°
Running time emergency setting position ‹20 s / 90°
Sound power level motor max. 45 dB(A)
Position indication Mechanical
Service life Min. 60,000 emergency positions
Safety
Protection class IEC/EN II Protective insulated
Protection class UL II Protective insulated
Protection class auxiliary switch IEC/EN II Protective insulated
Degree of protection IEC/EN IP54
Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Low voltage directive CE according to 2006/95/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1.AA.B
Rated impulse voltage supply / control 2.5 kV
Rated impulse voltage auxiliary switch 2.5 kV
Control pollution degree 3
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Weight
Weight approx. 2.3 kg



Описание

Простая установка

Поворотный электропривод BELIMO NRFD230A-3-S2 простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Режим работы

Привод для клапанов BELIMO NRFD230A-3-S2 перемещает клапан в рабочее положение, в то же время, происходит взведение возвратной пружины. Когда напряжение питания прерывается привод переходит в аварийное положение и под действием пружины происходит закрытие клапана.

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО NRFD230A-3-S2 настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo NRFD230A-3-S2 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Гибкая сигнализация

Привод имеет один вспомогательный выключатель с фиксированной настройкой и один регулируемый вспомогательный выключатель. Они позволяют на 10% или 11 ... 90% угла поворота послать сигнал.

Купить привод БЕЛИМО NRFD230A-3-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NRFD230A-3-S2 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NRFD230A-3-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

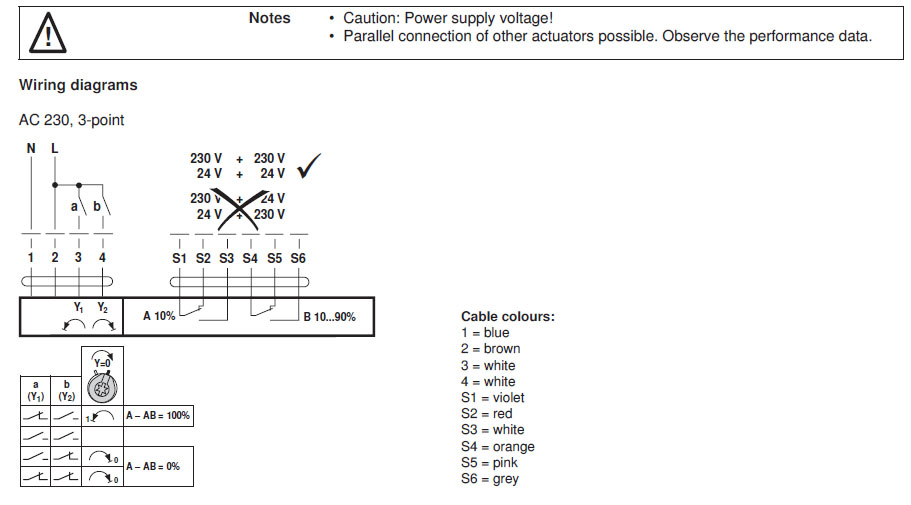

Электрическое подключение

 Электрическое подключение NRFD230A-3-S2

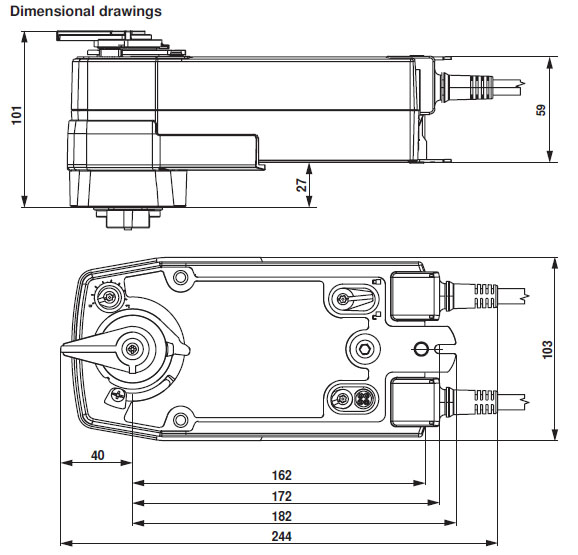

Габаритные размеры

Габаритные размеры NRFD230A-3-S2





Скачать PDF



Скачать PDF (477 Кбайт)
