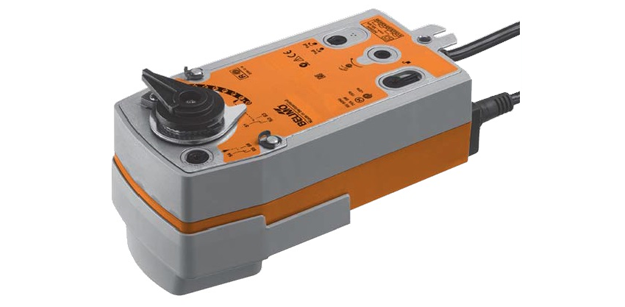

Привод предназначен для монтажа на кран шарового типа, оборудован возвратной пружиной, IP 54.

• Номин. момент вращения 5 Нм
• Номин. U 230 V
• Контроль в три точки
• Нормально закрытая позиция

Привод предназначен для монтажа на кран шарового типа, оборудован возвратной пружиной, IP 54.

• Номин. момент вращения 5 Нм
• Номин. U 230 V
• Контроль в три точки
• Нормально закрытая позиция



Технические характеристики

Электропривод БЕЛИМО NRFD230A-3 предназначен для монтажа на кран шарового типа, имеет функцию аварийной остановки.

Описание
Номин. U	AC 230 В
Номин. U частота	50/60 Гц
Номинальный диапазон напряжения переменного тока	AC мин. 198 макс. 264 В
Потребляемая мощность при работе	5 Вт
Потребляемая мощность в состоянии покоя	3 Вт
Потребляемая мощность для калибровки проволоки	16 VA
Подключение кабеля питания / управления	Кабельное 100 см, 4*0.75 мм²
Параллельная работа	Да
Функциональные параметры
Моментный двигатель	Мин. 5 Нм
Момент возврата пружины	Мин. 5 Нм
Направление вращения двигателя	Y=0 (0V = A-AB = 0%)
Направление вращения с возвратной пружиной	в обесточенном состоянии клапан закрыт (а - АВ = 0%)
Управление вручную	Нет
Угол вращения	90°
Продолжительность вращения	35 секунд на 90°
Время работы положение аварийной установки	менее 20 секунд на 90°
Шум	45 Дб(A)
Индикатор	Механический
Срок службы	Мин. 60,000 позиций
Безопасность
Класс защиты	2 класс
Степень	2
Степень защиты корпуса	согласно IP54
Директива по низкому напряжению	NEMA 2, UL Enclosure Type 2
EMC	CE в соответсвии 2004/108/EC
Low voltage directive	CE в соответсвии 2006/95/EC
Сертификация IEC/EN	IEC/EN 60730-1 и IEC/EN 60730-2-14
Режим работы	Тип 1.AA
Номинальное импульсное напряжение питания	4 kV
Контроль степени загрязнения	3
Т эксплуатация	мин. -30 макс. 50°C
Т хранения	мин. -40 макс. 80°C
Влажность	95% отн.., без конденсация
Обслуживание	Бесплатно
Масса
Масса	2100 гр



Описание

Монтаж

Поворотный электропривод BELIMO NRFD230A-3 монтируется на кран посредством винта. Установка возможна с шагом в  90 °.

Работа

Привод для клапанов BELIMO NRFD230A-3 позволяет передвигать клапан в рабочую позицию. Одновременно с этим происходит взвод возвратной пружины.  При прекращении подачи электричества привод принимает аварийное положение, а пружина закрывает клапан.

Угол вращения

Угол вращения БЕЛИМО NRFD230A-3 регулируется посредством упоров.

Безопасность

Belimo NRFD230A-3 останавливается автоматически после отключения от электричества, что позволяет избежать перегрузок и отказаться от использования концевых выключателей.

Купить привод БЕЛИМО NRFD230A-3 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NRFD230A-3 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NRFD230A-3 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

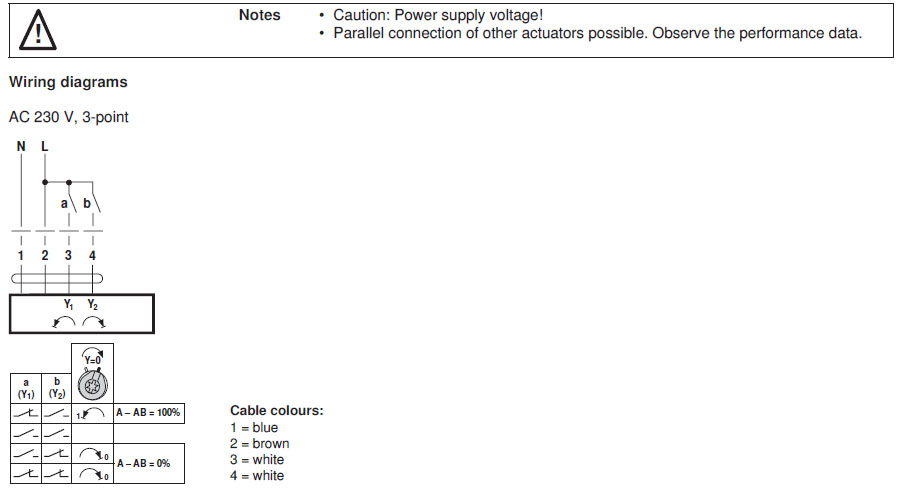

Электрическое подключение

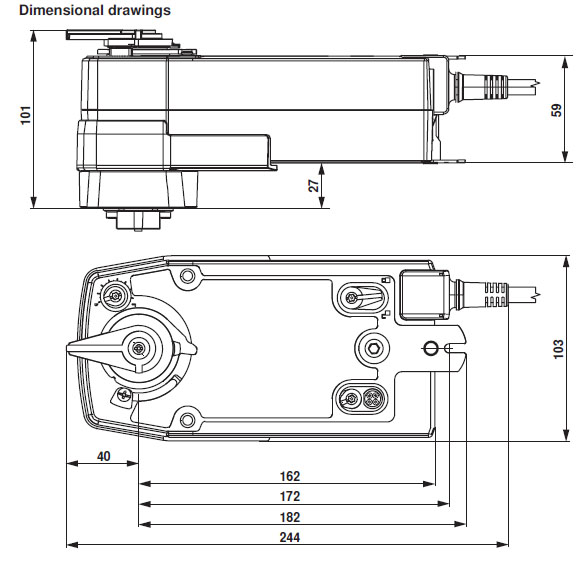

Габаритные размеры
