Привод для установки на шаровой кран, IP54.

• Поворотный электропривод для 2- и 3-ходовых кранов
• Крутящий момент 5 Нм
• Номинальное напряжение 24 В~/= Управление: плавная регулировка 0…10 В =
• Обратная связь: 2…10 В =

Привод для установки на шаровой кран, IP54.

• Поворотный электропривод для 2- и 3-ходовых кранов
• Крутящий момент 5 Нм
• Номинальное напряжение 24 В~/= Управление: плавная регулировка 0…10 В =
• Обратная связь: 2…10 В =



Технические характеристики

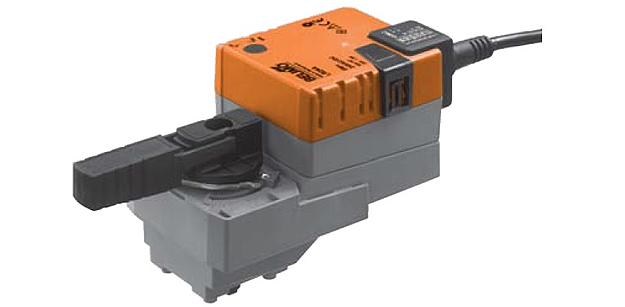

Поворотный электропривод БЕЛИМО LR24A-SR для шаровых кранов.

Номинальное напряжение	24 В ~ 50/60 Гц 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~/=
Расчетная мощность	2 ВА
Потребляемая мощность: - во время вращения - в состоянии покоя	1,0 Вт 0,4 Вт
Соединение: - питание	Кабель: 1 м , 3 х 0.75 мм2
Параллельное соединение	Возможно c учетом мощностей
Крутящий момент (номинальный)	Мин. 5 Нм при номинальном напряжении
Управление: - управляющий сигнал Y - рабочий диапазон	0…10 В = Типовое входное сопротивление 100кОм 2…10 В =
Обратная связь (измеряемое напряжение)	2… 10 В = , макс. 1 мА
Равность хода	± 5%
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	90с / 95°
Уровень шума	Макс. 35 дБ (без клапана)
Индикация положения	Механический указатель, съемный
Класс защиты	III (для низких напряжений)
Электромагнитная совместимость	Соответствует 89/336/ЕЕС
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	0…+50° С
Температура переносимой среды	+5…+120° С (шаровой кран) -10° С с подогревом штока по запросу
Температура хранения	-40…+80° С
Влажность окружающей среды	95% отн., не конденсир.(по EN 60730-1)
Техническое обслуживание	Не требуется
Вес	≈ 550 г



Описание

Простая установка

Поворотный электропривод BELIMO LR24A-SR простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO LR24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО LR24A-SR настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo LR24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Обратная связь U5

Специальное кольцо ограничивает угол поворота привода Belimo LR24A-SR поворотный привод Belimo с 95° до 90°, результатом чего является отклонение сигнала U5 от управляющего сигнала Y приблизительно на 0,3 В в положении клапана «Закрыто».

Купить привод БЕЛИМО LR24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LR24A-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LR24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

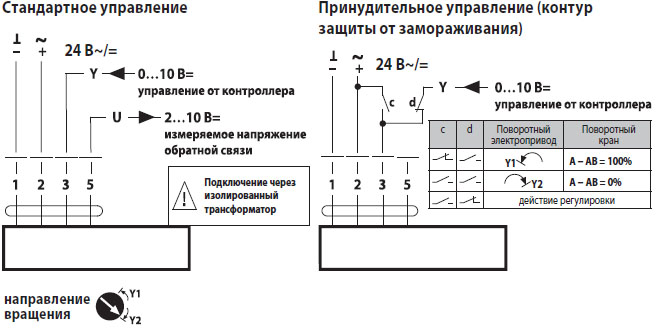

Электрическое подключение

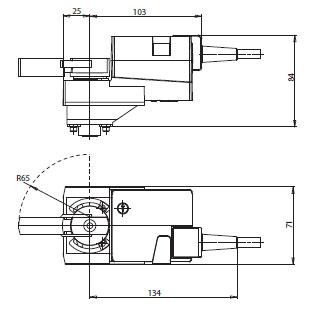

Габаритные размеры
