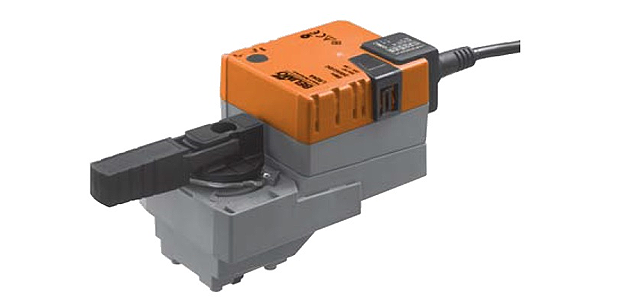

Привод BELIMO LR24A

Привод для установки на 2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) LR24A

Электрический привод Belimo LR24A применяется для управления 2-х и 3-ходовыми шаровыми кранами в системах отопления и обработки воздуха.

  • Момент силы двигателя – 5 Нм
  • Напряжение номинальное (Unom) – 24 В
  • 2 варианта управления: по принципу «Отрыто/Закрыто» и по 3-позиционной схеме
  • IP54, III класс защиты от тока

Электрический привод Belimo LR24A применяется для управления 2-х и 3-ходовыми шаровыми кранами в системах отопления и обработки воздуха.

  • Момент силы двигателя – 5 Нм
  • Напряжение номинальное (Unom) – 24 В
  • 2 варианта управления: по принципу «Отрыто/Закрыто» и по 3-позиционной схеме
  • IP54, III класс защиты от тока

Технические характеристики



Unom 24 В, 50/60 Гц
Интервал Unom От 19,2 В до 28,8 В
Мощности (N):

 - Расчетный показатель

 - Потребление N при работе

 - Потребление N в покое

2 ВА

1 Вт

0,2 Вт
Присоединение к источнику питания Кабельное, длина 100 см, 3 х 0,75 мм2
Одновременное подключение нескольких приводов Можно, необходимо учитывать мощности
Момент силы двигателя (миним. значение) 5 Нм (при Unom)
Управление вручную Есть, активируется нажатием кнопки на корпусе с опцией самовозврата и ручной блокировки
Период срабатывания (при 95°) 1,5 мин
Допустимый шум при работе Не более 35 дБ
Индикатор позиции привода Съемный указатель, механич.
Защита от поражения током Только низкие напряжения (III класс защиты)
ЭМС Согл. директиве 89/336/ЕЕС
Защита корпуса IP54, защита от положения установки не зависит
Температурный режим внешней среды От 0°С до +50°С
Температурный режим теплоносителя в кране От +5°С  до +120°С (возможно –10°С при условии подогрева штока, под заказ)
Температурный режим хранения привода От –40°С до +80°С
Влажность воздуха отн. 95%, не конденсируется
Сервисное обслуживание Нет
Масса 0,55 кг



Описание

Принцип установки

Установка электропривода Belimo LR24A на шаровой кран осуществляется с помощью винта, поставляемого в комплекте с приводом, что значительно упрощает процесс. Возможны 2 установочных положения, выбираемые с шагом 90°, - вертикальное либо горизонтальное.

Управление

Управление электроприводом Belimo LR24A происходит либо по принципу «Открыто/Закрыто», либо по 3-позиционной схеме. Для управления вручную на корпусе привода размещена кнопка с опцией самовозврата и блокировки, после нажатия на которую выходит из зацепления редуктор – привод отключен.

Настройка угла поворота

В электроприводе Belimo LR24A с обеих сторон размещены механические упоры, которые позволяют настраивать и ограничивать угол поворота привода.

Надежность функционирования

Защита от перегрузок в электроприводе Belimo LR24A обеспечивается за счет автоматической остановки после того, как будут пройдены финальные позиции.

Вы можете уточнить всю интересующую информацию, а также оформить заказ на устройство Belimo LR24A по телефону 8 (499) 201-22-47.

Скидки и цены на оптовые партии заказа обсуждаются персонально.

На электропривод Belimo LR24A действует гарантия 5 лет. Сертификат соответствия и технический паспорт прилагаются.

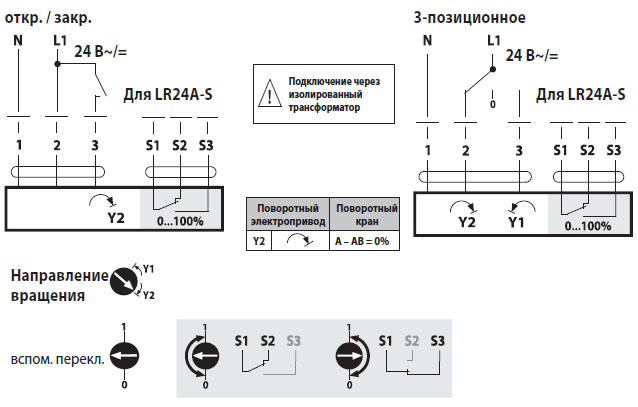

Электрическое подключение

 Электрическое подключение LR24A

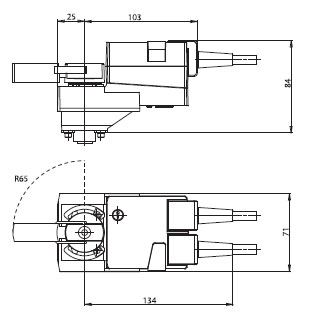

Габаритные размеры

Габаритные размеры LR24A
