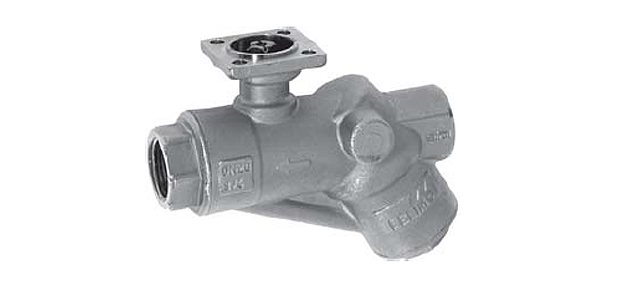

Регулирующий шаровой кран Belimo R215P-040
- закрытые системы горячей и холодной воды
- для постоянного регулирования воды в системах подготовки воздуха и отопления
- Тип R215P-040
- DN 15 [мм]
- Vnom 0,4 [литр/секунда]
Технические характеристики
-
2-ходовый регулирующий шаровой кран с постоянным расходом R215P-040 внутренняя резьба.
Funktionsdaten Medien Kalt- und Warmwasser, Wasser mit Glykol bis max. 50% vol. Mediumstemperatur DN 15...DN 20: 5°C...100°C DN 25...DN 50: 5°C...80°C Mediumstemperatur Hinweis tiefere Temperaturen auf Anfrage Wirkdruck 30 kPa...350 kPa Schliessdruck Δps 700 kPa Durchflusskennlinie gleichprozentig (VDI/VDE 2178), im Öffnungsbereich optimiert Druckstabilität bei einem Wirkdruck von 35...350 kPa: ±10%, im unteren Wirkdruckbereich: ±15% Leckrate Leckage Klasse IV bei 350 kPa (EN 60534-4) Rohranschlüsse Innengewinde nach ISO 7/1 Drehwinkel 90° (Arbeitsbereich 15...90°) Einbaulage stehend bis liegend (bezogen auf die Spindel) Wartung wartungsfre Werkstoffe Armatur DN 15...DN 25: geschmiedet, Messingkörpervernickel DN 32...DN 50: gegossen, Messingkörper vernickelt Schliesskörper Messing verchromt Spindel Messing verchromt Spindeldichtung O-Ring EPDM Kugelsitz PTFE, O-Ring Viton Regelblende DN 15...DN 20: Messing DN 25...DN 50: TEFZEL Käfig Messing Membrane polyesterverstärktes Silikon Feder zu Schliesskörper rostfreier Stahl Begriffe Abkürzungen Vnom = nominaler Durchfluss bei voll geöffnetem Ventil Vmax = durch die Drehwinkelbeschränkung am Antrieb eingestellter maximaler Durchfluss Описание
-
Управление
Регулирующий клапан Belimo R215P-040 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R215P-040 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Характеристика потока
Равно-процентная характеристика потока шаровой кран Belimo R215P-040 обеспечивается встроенным корректирующим диском.
Электропривод
Подбор электропривода производится в зависимости от типа и размера муфта Belimo R215P-040.
Постоянный объем расхода
При давлении от 30 … 350 kPa, благодаря интегрированному редукционному клапану, постоянный объем расхода. Независимо от разности давления через клапан достигают авторитета клапана 1. Даже при малом расходе и соответствующем положении открытия (угле поворота) расход остается постоянным и гарантирует стабильное регулирование.
Регулирующий клапан Белимо R215P-040 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47
Скидки и оптовые цены на регулирующий шаровой кран Белимо R215P-040 мы обсуждаем индивидуально.
На Кран Белимо R215P-040 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

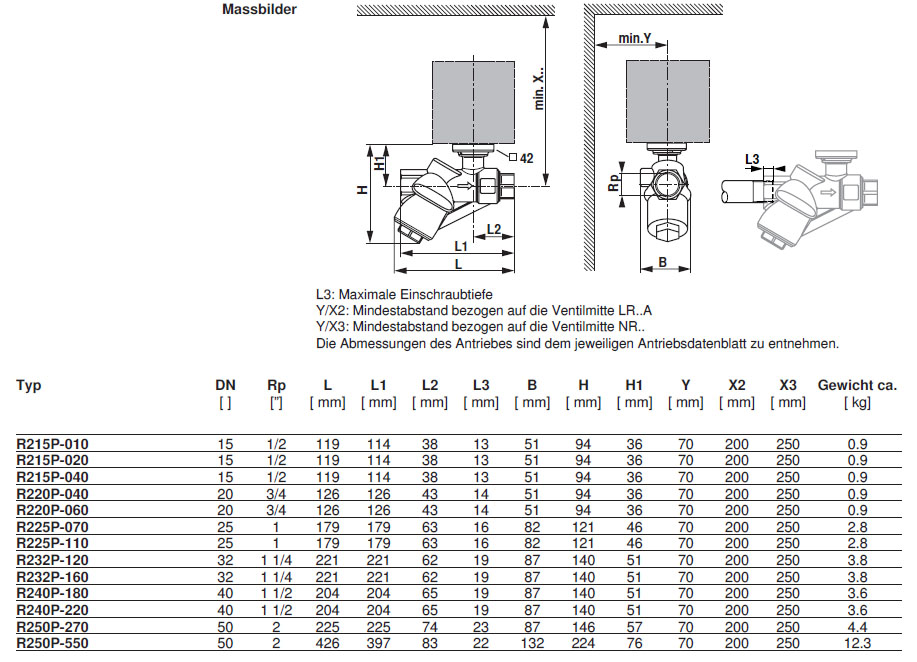

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (365 Кбайт)
