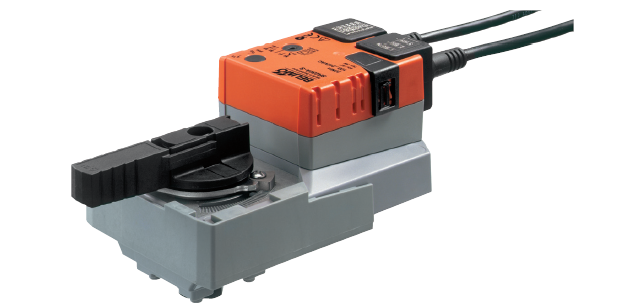

Поворотный электропривод Belimo SR230A устанавливается на двух- и трехходовые шаровые краны, обеспечивая плавное регулирование водного потока.

• Вращающий момент – 20 Нм
• U_номин = 100…240 V, 50/60 Hz
• T срабатывания – 90 с
• 3-х позиционное управление либо по схеме «Открыто/Закрыто»

Поворотный электропривод Belimo SR230A устанавливается на двух- и трехходовые шаровые краны, обеспечивая плавное регулирование водного потока.

• Вращающий момент – 20 Нм
• U_номин = 100…240 V, 50/60 Hz
• T срабатывания – 90 с
• 3-х позиционное управление либо по схеме «Открыто/Закрыто»

Технические характеристики



Uномин / диапазон Uномин	100…240 V / 85…265 V
Частота переменного тока	50/60 Hz
N	6 VA – расчетная 2,5 W – работа 0,4 W - покой
Соединение	Кабельное: L – 100 см, 3 х 0,75 мм2
Подключение параллельно 2-х приводов	Предусмотрено, необходимо учитывать мощности
Вращающий момент	20 Нм (при Uномин)
Ручной режим	Есть. Выведение редуктора из зацепления производится нажатием кнопки с самовозвратом
t срабатывания (при угле 95°)	90 с
Допустимый шум при работе	< 45 dB
Контроль положения	При помощи съемного указателя (механический)
Защита от поражения током	Класс II (полная изоляция), IP54 независимо от установочного положения
ЭМС	Согласно директиве 89/336/ЕЕС
Температурный диапазон внешней среды	От 0 до +50°С
Температурный диапазон рабочей среды	От +5 до +120°С (по заказу мин. температура -10°С)
Температурный диапазон хранения	От –40 до +80°С
Влажность воздуха относит.	Не более 95%, без конденсата
Тех. поддержка	Нет
Вес	Около 1 кг



Описание

Установка и управление

Монтаж поворотного электропривода Belimo SR230A на шаровой кран осуществляется всего 1-им винтом. Установка возможна в 2-х положениях с шагом 90° по отношению ко штоку - горизонтально либо вертикально.

Для настройки угла поворота электропривода в конструкции предусмотрены механические упоры, ограничивающие максимальный угол.

Приводом Belimo SR230A можно управлять в ручном режиме. Управление происходит с помощью самовозвратной кнопки, нажатие которой выводит редуктор из зацепления. Функция ручной блокировки.

Надежность устройства

Надежность функционирования и защита от перегрузок электрического привода Belimo SR230A обеспечивается за счет функции автоматического отключения при переходе финальных положений. Концевые выключатели не требуются.

Уточнить подробную информацию и стоимость, а также оформить заказ на электропривод Belimo SR230A можно по телефону 8 (499) 201-22-47.

Возможно индивидуальное обсуждение скидки и специальных условий на оптовые партии изделия Belimo SR230A.

Гарантия на поворотный электропривод Belimo SR230A – 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

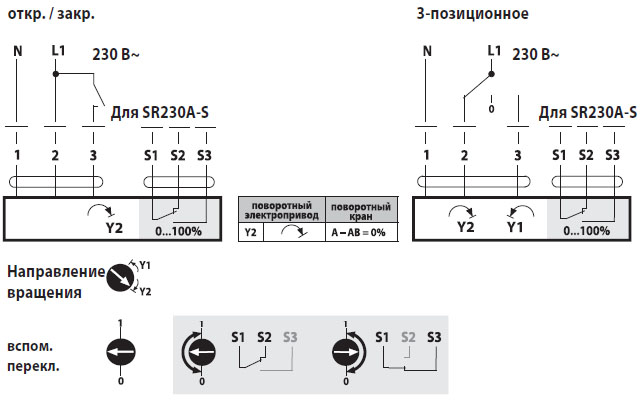

Электрическое подключение

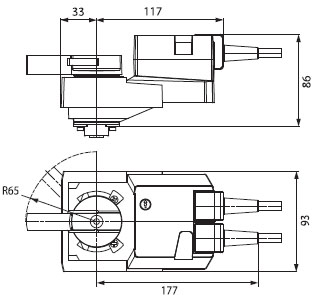

Габаритные размеры
