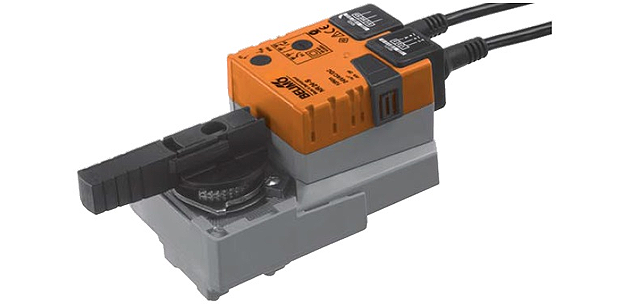

Электрический привод Belimo NRQ24A-SR предназначен для плавного регулирования работы шаровых кранов 2-х и 3-ходового типов. IP54.

• Момент силы двигателя = 8 Нм
• U номинальное = 24 В
• Управляющий сигнал 0 – 10 В; сигнал обратной связи 2 – 10 В
• Продолжительность вращения = 9 с

Электрический привод Belimo NRQ24A-SR предназначен для плавного регулирования работы шаровых кранов 2-х и 3-ходового типов. IP54.

• Момент силы двигателя = 8 Нм
• U номинальное = 24 В
• Управляющий сигнал 0 – 10 В; сигнал обратной связи 2 – 10 В
• Продолжительность вращения = 9 с

Технические характеристики



Электричество
Номинальное напряжение	24 В; 50/60 Гц
Диапазон номинального напряжения	19,2 - 28,8 В~; 21,6 - 28,8 В=
Расчетное значение N	18 ВА (Imax = 20 А при 5 мс)
Потребление N	При работе: 12 Вт (для 8 Нм) В покое: 1,5 Вт
Присоединение к электропитанию	С помощью кабеля, L - 100 см , 4 х 0,75 мм²
Подключение нескольких приводов одновременно	Предусмотрено, нужно учитывать мощности
Функциональность
Момент силы двигателя	8 Нм (при 24 В) – минимальное значение
Принцип управления	Сигнал Y (управл-й): 0 – 10 В, R на входе 100 кОм Диапазон Y: 2 – 10 В Сигнал U (обрат. связь): 2 – 10 В, Imax = 0,5 мА
Погрешность хода	+/- 5%
Управление вручную	Возможно, активация нажатием самовозвратной кнопки
Продолжительно вращения на 90°	9 с
Настройка диапазона работы и измерение сигнала U, значение которого больше угол поворота, в автоматическом режиме	Вручную нажатием кнопки Adaption
Допустимый шум	≤ 52 дБ
Индикатор позиций	Указатель механич., снимается
Безопасность
Защита от тока	Низкие значения U (III класс)
Защита корпуса	IP54, от положения установки не зависит
t внешней среды	От -30ºС до +40ºС (Возможна ограниченная эксплуатация при +50ºС)
t хранения	От -40 ºС до +80ºС
Влажность воздуха отн.	95%, без конденсации
Тех. поддержка	Нет
Масса	1800 г



Описание

Принцип управления

Управление электроприводом Belimo NRQ24A-SR осуществляется аналоговым сигналом в стандартном диапазоне от 0 до 10 В, который открывает привод до нужной позиции. Определить текущую позицию можно с помощью сигнала U (также может быть управляющим сигналом для других приводов).

Управление вручную активируется после нажатия на самовозвратную кнопку на корпусе, которая в нажатом состоянии выводит зубчатый редуктор из зацепления.

Процесс установки

Для установки на кран электропривода Belimo NRQ24A-SR необходим всего 1 винт. Привод можно установить в двух положения относительно крана – вертикальном либо горизонтальном (шаг 90°).

Настройка поворотного угла

Настройка угла поворота в электроприводе Belimo NRQ24A-SR происходит посредством упоров с обеих сторон.

Надежность эксплуатации

Защита от перегрузок электропривода Belimo NRQ24A-SR обеспечивается за счет автоматического отключения привода после прохождения финальных положений.

Сигнал U5

Для ограничения интервала возможного поворота крана при работе в конструкции привода предусмотрено специальное кольцо, уменьшающее угол до 90° вместо 95°. За счет этого отклонение сигнала U5 от управляющего составляет примерно 0,3 В.

Базовое положение

Привод Belimo NRQ24A-SR переходит в базовое положение при подаче электропитания в первый раз либо после активации ручного управления. А затем перемещается в позицию согласно управляющему сигналу Y.

Для уточнения цены и заказа электропривода Belimo NRQ24A-SR звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo NRQ24A-SR – 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

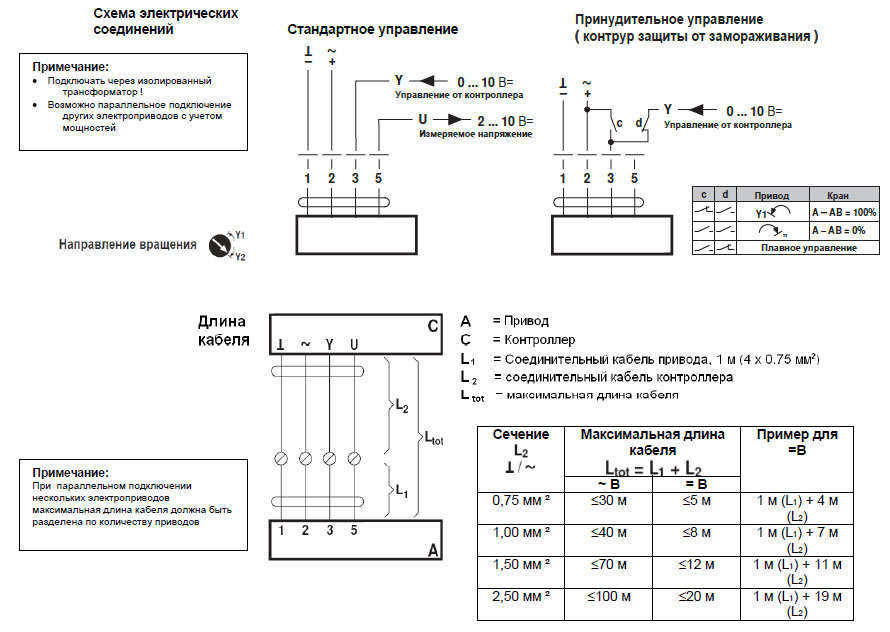

Электрическое подключение

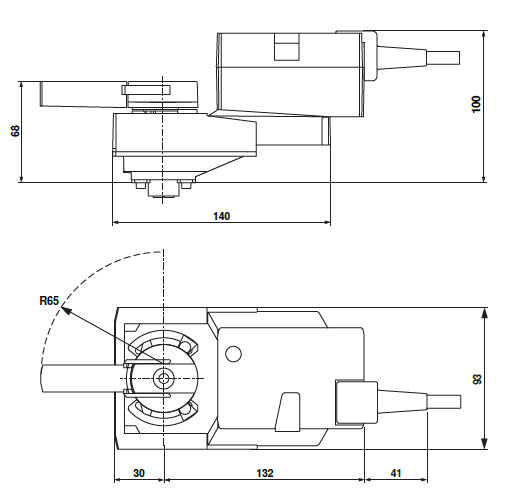

Габаритные размеры

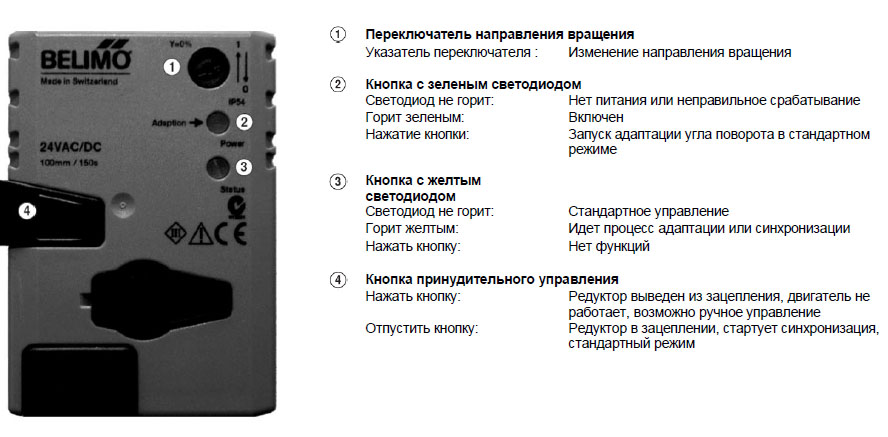

Управление и индикация

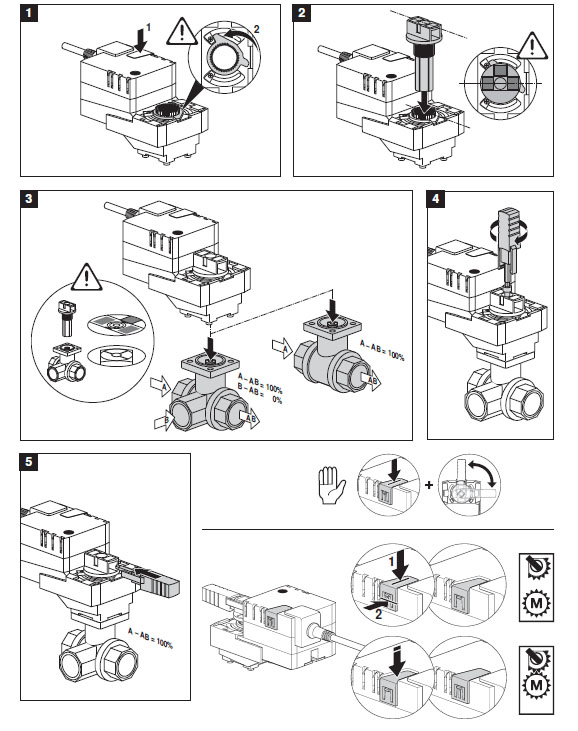

Установка
