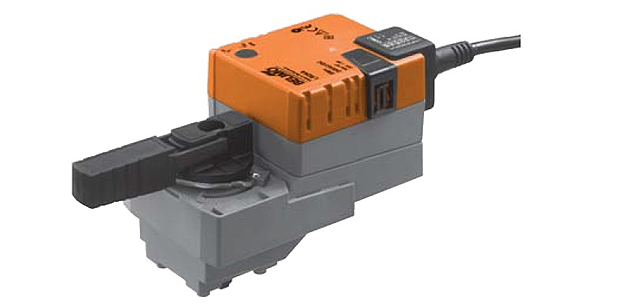

Электрический привод Belimo LRQ24A-SR для плавного регулирования работы 2-х и 3-ходовых шаровых кранов в HVAC системах.

• Вращательный момент - 4 Нм (при АС/DC 24 В)
• Напряжение номинал. - АС/DC 24 В
• Принцип управления - аналоговый сигнал в диапазоне DC 0-10 В, обратная связь DC 2-10 В
• Быстрое срабатывание - 9 сек

Электрический привод Belimo LRQ24A-SR для плавного регулирования работы 2-х и 3-ходовых шаровых кранов в HVAC системах.

• Вращательный момент - 4 Нм (при АС/DC 24 В)
• Напряжение номинал. - АС/DC 24 В
• Принцип управления - аналоговый сигнал в диапазоне DC 0-10 В, обратная связь DC 2-10 В
• Быстрое срабатывание - 9 сек

Технические характеристики



Данные подключения к электропитанию
Электрическое напряжение	АС/DC 24 В В
Частота тока	50/60 Гц
Интервал напряжения	АС 19,2 - 28,8 В; DC 21,6 - 28,8 В
Мощность в процессе калибровки (расчетный параметр)	18 ВА (при Imax 20 А, 5 мс)
Потребление мощностей	В процессе эксплуатации: 12 Вт (при 4 Нм) Вне работы: 1,5 Вт
Подключение к питанию	С помощью кабеля, длина 100 см , 4 х 0,75 мм²
Одновременное подключение	Предусмотрено, нужно учитывать мощности
Данные по функциональности
Вращательный момент двигателя (миним. значение)	4 Нм (при АС/DC 24 В)
Сигнал управления / интервал работы	Аналоговый DC 0-10 В (при R на входе = 100 кОм) / DC 2-10 В
Сигнал обратной связи	Аналоговый DС 2-10 В (Imax = 0,5 мА)
Погрешность хода штока	+/- 5%
Управление вручную	Возможно. Активация режима нажатием самовозвратной кнопки, может фиксироваться
Период срабатывания на  90º	9 сек
Настройка автоматически интервала работы и сигнала обратной связи, который больше угла поворота привода	Процесс запускается вручную, необходимо нажать кнопку "Адаптация" на корпусе
Управление в принудительном порядке	100% - максим. позиция 50% - промежуточная позиция 0% - миним. позиция
Допустимый шум при работе	Не более 52 дБ
Индикатор позиции	Указатель механич., снимается
Данные безопасной эксплуатации
Класс защиты от поражения током	3-й (только низкие напряжения)
Протокол защиты корпуса	IP54 (от установочной позиции не зависит)
t внешней среды при работе	Диапазон -30ºС ... +40ºС (Возможна работа при t до+50ºС с использованием ограничителя)
t при хранении привода	Диапазон -40ºС ... +80ºС
Относит. влажность воздуха	95%, конденсат не образуется
Сервисная поддержка	Нет
Масса привода	950 грамм



Описание

Регулирование работы электропривода

Электропривод Belimo LRQ24A-SR плавно регулируется аналоговым сигналом управления в интервале постоянного тока 0-10 В (интервал работы 2-10 В), на основании которого принимает необходимое положение. Для определения текущего положения электропривода используется сигнал обратной связи (напряжение измеряемое), который, кроме того, может выступать в качестве сигнала управления для других электроприводов.

Процесс монтирования электропривода

Для монтирования Belimo LRQ24A-SR на шаровой кран в механический указатель позиций встроен крепежный винт, обеспечивающий простую установку электропривода. Устройство может монтироваться вертикально либо горизонтально с шагом 90°.

Регулирование работы вручную

На корпусе электропривода Belimo LRQ24A-SR размещена самовозвратная кнопка для активации управления приводом вручную. После нажатия кнопки зубчатый редуктор будет выведен из положения зацепления.

Настройка угла поворота

Настройка необходимого угла поворота электропривода Belimo LRQ24A-SR происходит с помощью упоров с обеих сторон корпуса устройства.

Обратная связь

В конструкцию электропривода Belimo LRQ24A-SR встроено кольцо, ограничивающее угол поворота до 90° (вместо 95°). При этом сигнал обратной связи будет равен примерно 0,3 В в закрытой позиции.

Надежность функционирования

Благодаря автоматическому прекращению работы электропривода Belimo LRQ24A-SR после прохождения финальных позиций обеспечивается высокая степень защиты от перегрузок. Концевые выключатели не требуются.

Базовая позиция

При начале эксплуатации электропривода Belimo LRQ24A-SR устройство перемещается в свою базовую позицию. После чего положение электропривода определяется на основании сигнала управления.



Вы можете узнать стоимость устройства Belimo LRQ24A-SR, а также оформить заказ по телефону 8 (499) 201-22-47.

Оптовые цены и скидки на электрический привод Belimo LRQ24A-SR обсуждаются персонально с клиентом.

Гарантийный срок на электропривод Belimo LRQ24A-SR - 5 лет с момента покупки. Техническая документация и сертификат соответствия прилагаются.

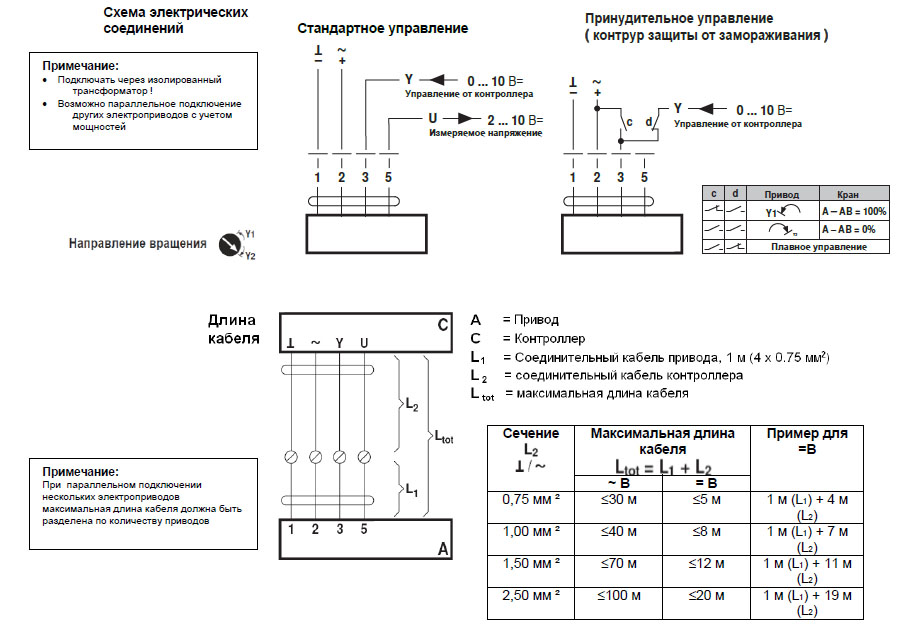

Электрическое подключение

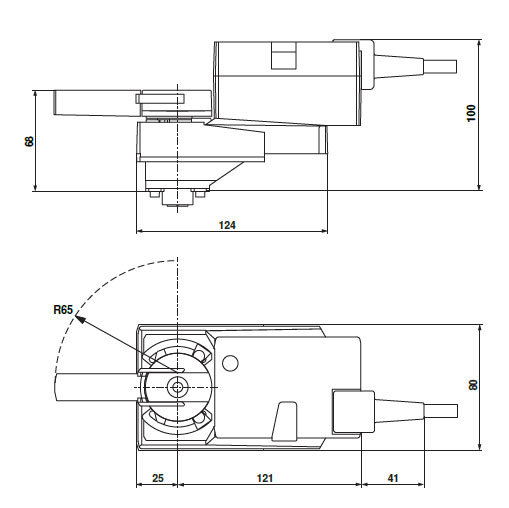

Габаритные размеры

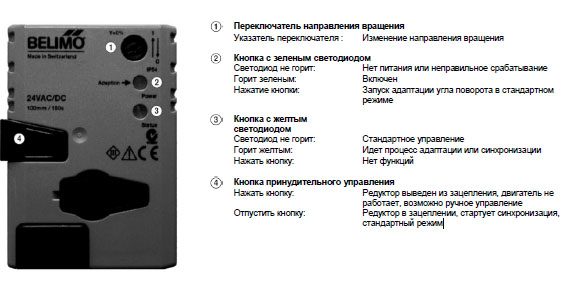

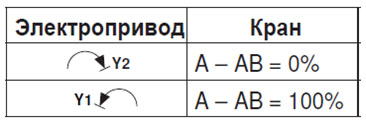

Управление и индикация

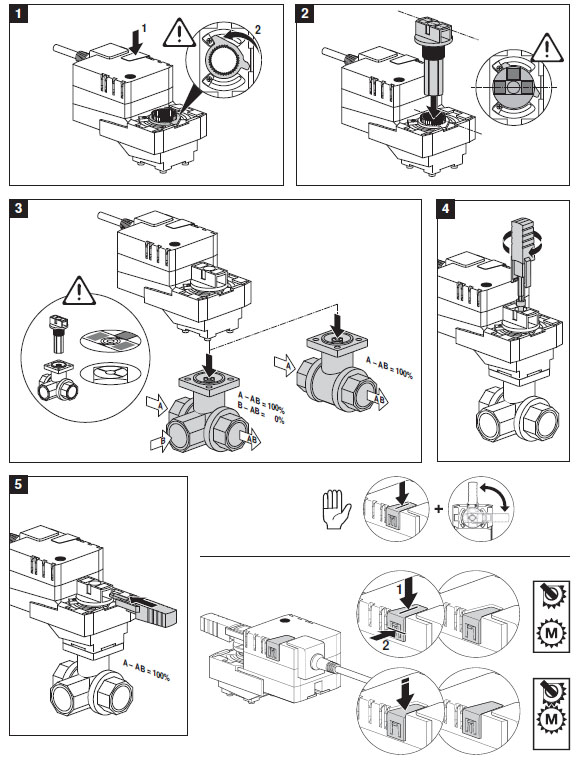

Установка
