Привод для монтажа на кран шарового типа, IP54.

• Приводы поворотные предназначены для двух- и трех-ходовых кранов
• Момент крутящий 5 Nm
• Напряжение (номинальное) 24 V~/=
• Регулирование работы: открыть./закрыть. , три позиции

Привод для монтажа на кран шарового типа, IP54.

• Приводы поворотные предназначены для двух- и трех-ходовых кранов
• Момент крутящий 5 Nm
• Напряжение (номинальное) 24 V~/=
• Регулирование работы: открыть./закрыть. , три позиции

Технические характеристики

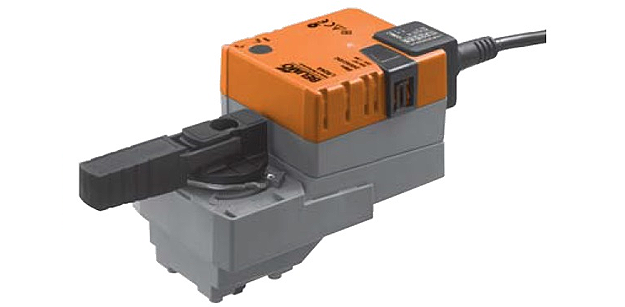

Поворотный электропривод БЕЛИМО LR24A для кранов шарового типа.

Напряжение (номин.)	24 v ~ 50/60 Gz 24 V=
Допустимый диапазон напряжения (номин.)	от 19,2 до 28,8 V ~/=
Мощность расчетная	2 ВА
Переключатель дополнительный	однополюсный (один), 1 мА… 3(0,5)А, 250 V~(настройка в диапазоне от  0 до 100 %)
Потребление мощности: - вращение - покой	1,0 W 0,2 W
Подключение - электропитание - переключатель дополнительный	Кабель: 1 m, 3*0,75 mm2 1 m, 3*0,75 mm2
Подключение параллельное	Допустимо, зависит от мощности
Момент номин. крутящий	Min 5 Nm
Управление вручную	Кнопка с самовозвратом выводит редуктор из зацепления
Поворот (продолжительность)	90 с на 95°
Шум	Max 35 дБ (без клапана)
Индикатор позиции	Механический, съемный
Защита	III класс (напряжение низкое)
Совместимость электромагнитная	89/336/ЕЕС
Корпус (защита)	степень IP54 вне зависимости от положения
Температурный условия среды для работы	от 0 до +50° С
Температурные условия переносимой среды	от +5 до +120° С (кран шаровой) –10° С (подогрев штока по сигналу)
Температурные условия хранения	от –40 до +80° С
Допустимая влажность среды	95% относительная, не конденсир.(по EN60730-1)
Обслуживание, ремонт	Нет
Вес	≈ 0, 55 кг LR24A ≈ 0,6 кг LR24A-S



Описание

Монтаж

Поворотный электропривод BELIMO LR24A монтируется непосредственно на кран. Крепление происходит посредством винта. Допустимый шаг установки относительно крана -  90 °.

Управление вручную

Чтобы вывести редуктор из зацепления достаточно нажать на кнопку.

Ограничения угла

Угол поворота электропривода БЕЛИМО LR24A можно ограничить посредством упоров.

Безопасность

Belimo LR24A автоматически останавливается при достижении установленных позиций.

Купить привод БЕЛИМО LR24A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LR24A мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LR24A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

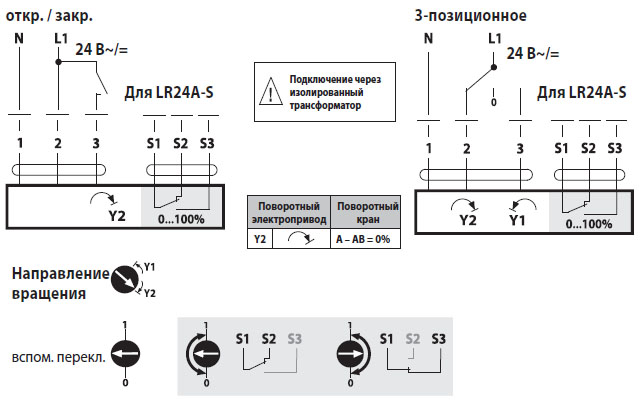

Электрическое подключение

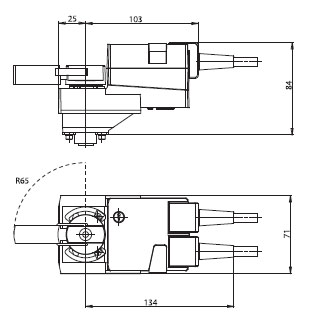

Габаритные размеры
