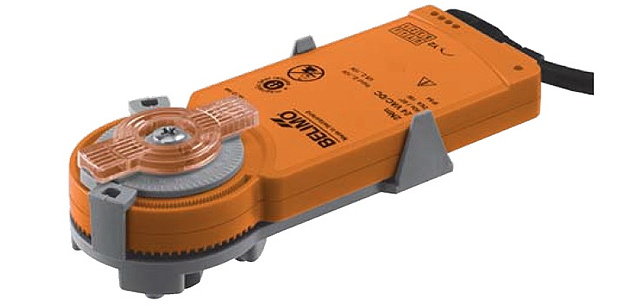

Привод для установки на шаровой кран, IP54.

• Крутящий момент 2 Нм
• Номинальное напряжение 24 В ~/=
• Управление откр./закр. или 3-позиционное

Привод для установки на шаровой кран, IP54.

• Крутящий момент 2 Нм
• Номинальное напряжение 24 В ~/=
• Управление откр./закр. или 3-позиционное



Технические характеристики

Поворотный электропривод БЕЛИМО KR24 для 2- и 3-ходовых шаровых кранов DN10…20.

Номинальное напряжение	24 В ~ 50/60 Гц; 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность	1 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	0,5 Вт 0,2 Вт
Соединение: Кабель:	1 м , 3×0,75 мм2
Параллельное подключение	Возможно, с учетом мощностей
Крутящий момент (номинальный)	Мин. 2 Нм при номинальном напряжении
Ручное управление	Редуктор выводится из зацепления при помощи магнита
Установка Kvs	Ограничение угла поворота От положения 90 ° (А-АВ=100%) с шагом 2,5 ° Шкала 25…100% Kvs
Время поворота	75 с / 90 °
Уровень шума	Макс. 35 дБ (без крана)
Индикация положения	Механический указатель, съемный
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	–30…+50 °С
Температура среды	+5…+80 °С в шаровом кране
Температура хранения	–40…+80 °С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	≈ 220 г (без крана)



Описание

Простая установка

Поворотный электропривод BELIMO KR24 простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Возможно ручное управление при помощи магнита (редуктор выводится из зацепления на все время, пока магнит расположен на части корпуса с обозначением). Магнит для отключения редуктора входит в комплект поставки привод для клапанов BELIMO KR24.

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО KR24 настраивается от положения 90 ° (А-АВ=100%) с шагом 2,5 ° . Шкала 25…100% Kvs

Высокая функциональная надежность

Belimo KR24 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО KR24 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО KR24 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO KR24 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

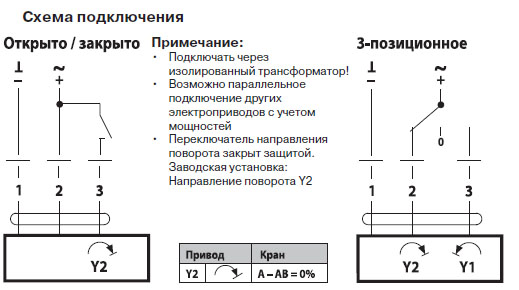

Электрическое подключение

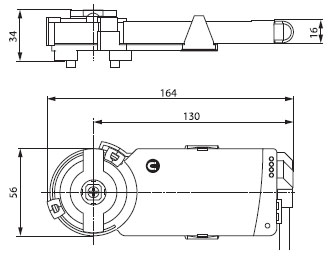

Габаритные размеры
