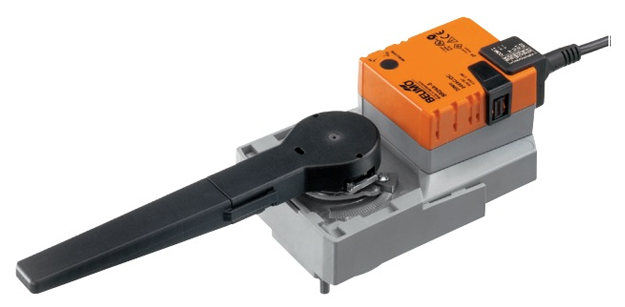

Привод для установки на дисковый поворотный затвор, IP54.

• Поворотный привод для дисковых затворов
• Крутящий момент 20 Нм
• Номинальное напряжение 24 В~/=
• Плавное управление DC (0) 2 ... 10 V
• Обратная связь по положению DC 2 ... 10 В

Привод для установки на дисковый поворотный затвор, IP54.

• Поворотный привод для дисковых затворов
• Крутящий момент 20 Нм
• Номинальное напряжение 24 В~/=
• Плавное управление DC (0) 2 ... 10 V
• Обратная связь по положению DC 2 ... 10 В



Технические характеристики

Поворотный электропривод БЕЛИМО SR24A-SR-5 для шаровых кранов.

Elektrische Daten
Nennspannung	AC/DC 24 V
Nennspannung Frequenz	50/60 Hz
Funktionsbereich	AC 19.2...28.8 V / DC 19.2...28.8 V
Leistungsverbrauch Betrieb	2.5 W
Leistungsverbrauch Ruhestellung	0.4 W
Leistungsverbrauch Dimensionierung	5 VA
Anschluss Speisung / Steuerun	Kabel 1 m, 4 x 0.75 mm²
Parallelbetrieb	Ja (Leistungsdaten beachten)
Funktionsdaten
Drehmoment Motor	min. 20 Nm
Stellsignal Y	DC 0...10 V
Stellsignal Y Hinweis	Eingangswiderstand 100 kΩ
Arbeitsbereich Y	DC 2...10 V
Stellungsrückmeldung U	DC 2...10 V
Stellungsrückmeldung U Hinweis	max. 1 mA
Gleichlauf	±5%
Handverstellung	Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit Motor	90 s / 90°
Schallleistungspegel	Motor max. 45 dB(A)
Stellungsanzeige	mechanisch, integriert, zweiteilig
Sicherheit
Schutzklasse IEC/EN	III Schutzkleinspannung
Schutzklasse UL	UL Class 2 Supply
Schutzart IEC/EN	IP54
Schutzart NEMA/UL	NEMA 2, UL Enclosure Type 2
EMV	CE gemäss 2004/108/EG
Zertifizierung IEC/EN	IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL	cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise	Typ 1
Bemessungsstossspannung Speisung / Steuerung	0.8 kV
Verschmutzungsgrad der Umgebung	3
Umgebungstemperatur	-30...50°C
Lagertemperatur	-40...80°C
Umgebungsfeuchte	95% r.H., nicht kondensierend
Wartung	wartungsfrei
Mechanische Daten
Flanschtyp ISO 5211	F05
Gewicht
Gewicht ca.	1 kg



Описание

Принцип работы

Поворотный электропривод BELIMO SR24A-SR-5 контролируемых с помощью стандартного модулирующего сигнала DC 0...10 V и перемещается в положение, определяемой сигналом управления. Напряжение измерения U служит для электрического отображения положения клапана 0 ... 100%, а в контрольной раб сигнала для других приводов.

Непосредственный монтаж

Привод для клапанов BELIMO SR24A-SR-5 простая прямая установка на шаровой затвор или клапан-бабочки с фланцами. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.

Ручная регулировка

Электропривод SR24A-SR-5 ручное с возможным нажимной кнопки (кратковременное нажатие кнопки или её блокировка).

Высокая надежность

Belimo SR24A-SR-5 поворотный привод Белимо защищен от перегрузок, не требует конечных выключателей и останавливается при достижении конечных положений.

Регулируемый угол поворота

Поворотный электропривод БЕЛИМО SR24A-SR-5 регулируемый угол поворота при помощи механических концевых упоров.

Комбинированный клапан / привод

Для клапанов со следующими механическими характеристиками в соответствии с ISO 5211 F05:

• - 4-Kant шпиндельной бабки SW = 14 мм для положительного сцепления вращательного привода.
• - Круг Отверстие D = 50 мм

Купить привод БЕЛИМО SR24A-SR-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SR24A-SR-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SR24A-SR-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

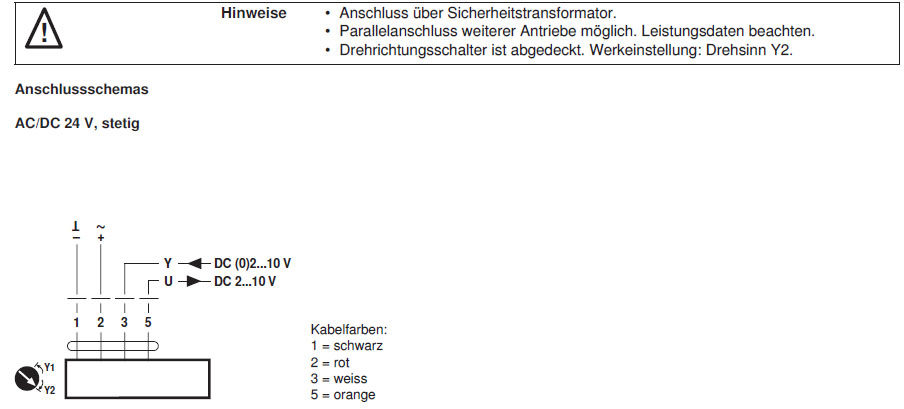

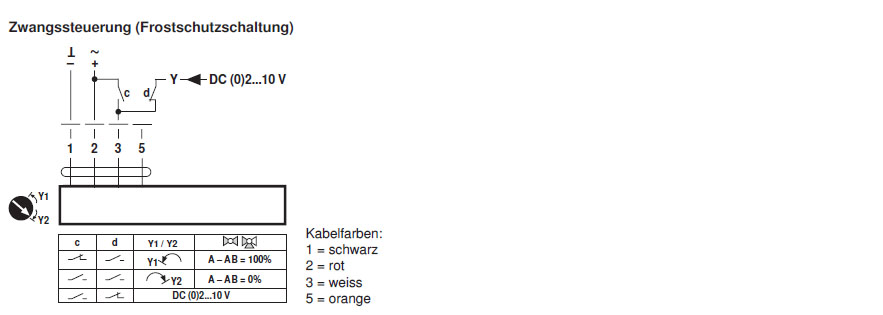

Электрическое подключение

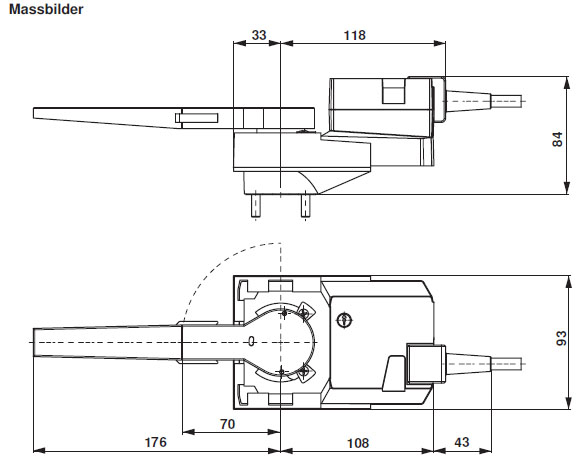

Габаритные размеры





Скачать PDF



Скачать PDF ( Кбайт)

Сертификат BELIMO (775 Кбайт)
