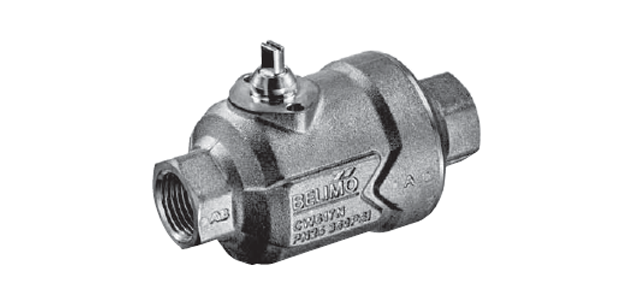

Зональный регулирующий шаровой кран BELIMO C215QPT-D

Зональный регулирующий шаровой кран BELIMO C215QPT-D

Шаровой кран Belimo C215QPT-D зонального типа для плавной регулировки потока воды в отопительных системах. Двухходовой, с внутренней резьбой.

  • Контуры открытого и закрытого типов
  • Max t воды - 90° С
  • Номин. давление – 1600 kPa
  • Полностью герметичный (А)

Шаровой кран Belimo C215QPT-D зонального типа для плавной регулировки потока воды в отопительных системах. Двухходовой, с внутренней резьбой.

  • Контуры открытого и закрытого типов
  • Max t воды - 90° С
  • Номин. давление – 1600 kPa
  • Полностью герметичный (А)

Технические характеристики

Функциональные параметры
Теплоноситель Вода (холодная/горячая), водные растворы гликоля (не более 50% содержание гликоля)
Диапазон t теплоносителя от 5°С до 90°С
Допустимый диапазон давлений

от 16 до 350 kPa

Стабильность в диапазоне +/- 10%
 Ps 1600 kPa
 ΔPs 700 kPa
Расходная характеристика крана Равнопроцентная (в области открытия крана оптимизирована)
Герметичность крана Полностью герметичен (класс А)
Способ присоединения к трубе При помощи внутренней резьбы
Угол вращения Работа в диапазоне от 15° до 90° (90° - макс. угол)
Установочное положение Установка привода на кран может осуществляться в двух направлениях с шагом 180° (вертикал/горизонт)
Тех. поддержка Не предусмотрена
Материалы деталей
- Тело Латунь
- Шток/запирающий элемент Сталь (антикорриозн.)
- Уплотнительный элемент

Шток: EPDM (кольцо)

Шар: ПТФЭ / EPDM (кольцо)
- Диафрагма EPDM

Обозначения:

Ps – номин. давление

ΔPs – запир. давление

Описание

Управление и установка

Кран Belimo C215QPT-D регулируется посредством электрического поворотного привода, устанавливаемого на кран. Команды от контроллера передаются на привод либо импульсным трехпозиционным, либо стандартным аналоговым сигналом (0 – 10 В), открывая кран за счет поворота управляющего устройства в конструкции (шара). Полное открытие – поворот шара против часовой стрелки, закрытие – по часовой.

Для монтажа приводы на кран Belimo C215QPT-D не требуются доп. приспособления. При установке штифты привода должна точно совпасть с отверстиями на фланце крана. Установка возможна в 2-х позициях (горизонтально/вертикально), шаг 180°.

Расход воды

Конструкция крана Belimo C215QPT-D сконструирована так, чтобы характеристика потока была равнопроцентной.

В кране Belimo C215QPT-D обеспечен постоянный расход воды за счет предусмотренного в конструкции регулятора давления. Благодаря этому даже в зоне перепада давления (от 16 до 350 kPa), авторитет клапана единица. При небольшой нагрузке на кран либо в случае изменения давления расход по-прежнему остается постоянным независимо от угла поворота клапана. Такая конструкция крана Belimo C215QPT-D позволяет постоянно осуществлять устойчивое регулирование водного потока.

Расход воды в кране Belimo C215QPT-D может быть ограничен с помощью ограничителя расхода. Возможно отрегулировать устройство так, чтобы небольшое количество воды проходило через теплообменник в любом случае.

Вы можете узнать стоимость и подробную информацию, а также приобрести шаровой кран Belimo C215QPT-D по телефону 8 (499) 201-22-47.

Готовы индивидуально обсуждать предоставление скидок и оптовых цен на кран Belimo C215QPT-D.

Стандартная гарантия на модель шарового крана Belimo C215QPT-D – 5 лет. В комплектацию входит паспорт изделия и сертификат соответствия.

Габаритные размеры

Габаритные размеры C215QPT-D
