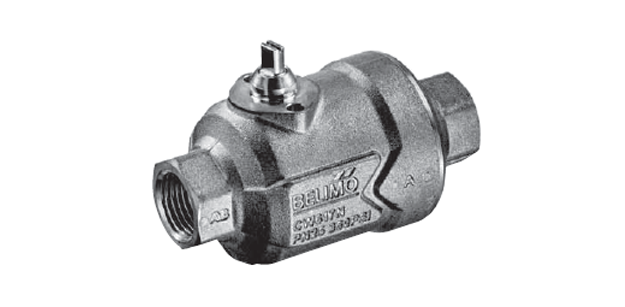

Зональный регулирующий шаровой кран BELIMO C215QP-B

Зональный регулирующий шаровой кран BELIMO C215QP-B

Независимый от давления 2-ходовый зональный шаровой кран, внутренняя резьба.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • Простой монтаж привода



Независимый от давления 2-ходовый зональный шаровой кран, внутренняя резьба.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • Простой монтаж привода



Технические характеристики

Функциональные данные
Среда Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды 5…90° С
Диапазон давления 16…350 кПа
Номинальное давление Ps 1600 кПа
Запирающее давление ΔPs 700 кПа
Характеристика потока Равнопроцентная, оптимизирована в диапазоне открытия
Стабильность давления В диапазоне 16…350 кПа: ±10%
Уровень утечки Класс А, герметичен
Установка расхода См. инструкцию по установке
Трубное присоединение Внутренняя резьба
Угол поворота 90° (рабочий диапазон 15…90°)
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Материалы
Тело клапана Латунь
Запирающий элемент Нержавеющая сталь
Шток Нержавеющая сталь
Уплотнение штока Кольцо EPDM
Уплотнение шара PTFE / Кольцо EPDM
Диафрагма EPDM
Обозначения: Vnom = номинальный поток при полностью открытом клапане Vmax = максимальный расход установленный путем огрничения угла поворота привода



Описание

Управление
Кран управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана — регулирующее устройство — в открытое положение согласно управляющему сигналу. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока
Равнопроцентная характеристика потока обеспечивается специфической конструкцией шара.

Постоянный расход
Благодаря встроенному регулятору давления в диапазоне перепада давления 16...350 кПа обеспечивается постоянный расход теплоносителя. Независимо от перепада давления через клапан, авторитет клапана равен 1. Даже при изменении давлении или в случае частичной нагрузки , уровень расхода остается неизменным для каждого соответствующего положения открытия клапана (угла поворота), что обеспечивает устойчивое регулирование.

Ограничение расхода
Несмотря на применение электропривода, кран может быть настроен с помошью ограничителя расхода таким образом, чтобы через теплообменник в любом случае проходило некоторое количество теплоносителя.
Простая прямая установка Привод монтируется на кран без применения каких-либо инструментов. Штифты на приводе должны точно совпадать с отверстиями на установочном фланце крана . Привод может устанавливаться в двух направлениях (с шагом 180°).

Купить зональный регулирующий шаровой кран БЕЛИМО C215QP-B а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на зональный регулирующий шаровой кран БЕЛИМО C215QP-B мы обсуждаем индивидуально.

На зональный регулирующий шаровой кран BELIMO C215QP-B распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.



Электрическое подключение





Габаритные размеры

 Габаритные размеры C215QP-B
