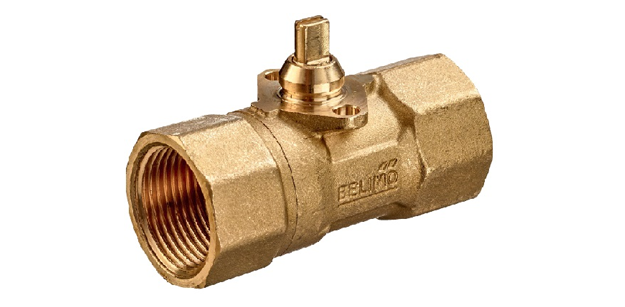

Регулирующий зональный шаровой кран BELIMO C220Q-K

Регулирующий зональный шаровой кран  BELIMO C220Q-K

Зональный шаровой кран Belimo C220Q-K для регулировки водного потока холодной и горячей воды (макс. t = 90°С). Латунный, с внутренней резьбой. Полностью герметичен (А).

Зональный шаровой кран Belimo C220Q-K для регулировки водного потока холодной и горячей воды (макс. t = 90°С). Латунный, с внутренней резьбой. Полностью герметичен (А).

Технические характеристики

Функциональные характеристики
Теплоноситель

Вода (горяч./холодн.)

Водные растворы гликоля (макс. 50%)
Температурный режим теплоносителя От 2°С до 90°С
Ps, kPa Ps = 1600
ΔPmax, kPa

ΔPmax = 280 (стандартный режим работы)

ΔPmax = 50 (бесшумный режим)
ΔPs, kPa ΔPs = 350
Расходная характеристика крана Расход воды – равнопроцентный с оптимизацией диапазоне открытия крана
Герметичность Кран полностью герметичен (А)
Способ присоединения к трубе При помощи внутренней резьбы
Поворот крана

Макс. угол поворота - 90º

Диапазон для работы - 15…90º
Установка привода Положение установки привода определяется относительно штока крана с шагом 180º
Обслуживание Не предусмотрено
Материалы деталей крана
- Тело / шток Латунь
- Запирающий элемент Латунь (с хромированием)
- Уплотнитель

EPDM (кольцо) – шток

EPDM (кольцо) / PTFE - шар

 * Обозначения

Ps – номинальное давление

ΔPs – запирающее давление

ΔPmax – дифференциальное давление

Описание

Принцип работы

Приведение в действие крана Belimo C220Q-K происходит посредством поворотного электропривода. Кран открывается за счет поворота регулирующего устройства (шара) в соответствии с управляющим сигналом от привода. В поворотных электроприводах, устанавливаемых на кран Belimo C220Q-K, передача команды может происходить тремя типами сигнала: 0…10 В, стандартным «Открыто/Закрыто» или трехпозиционным. Поворот в направлении по часовой стрелке открывает кран, против – закрывает.

Схема установки

Для монтажа привода на кран Belimo C220Q-K не требуются никакие дополнительные инструменты. Установка осуществляется при помощи специальных штифтов на приводе, которые соединяются с отверстиями на фланце крана. Шаг для установки привода 180º.

Для уточнения стоимости и заказа зонального шарового крана Belimo C220Q-K звоните по телефону 8 (499) 201-22-47.

В индивидуальном порядке готовы рассмотреть предоставление скидок, а также оптовых цен на краны Belimo C220Q-K.

На зональный шаровой кран BELIMO C220Q-K распространяется 5 лет гарантии с момента продажи, а также прилагается сертификат соответствия и паспорт изделия.

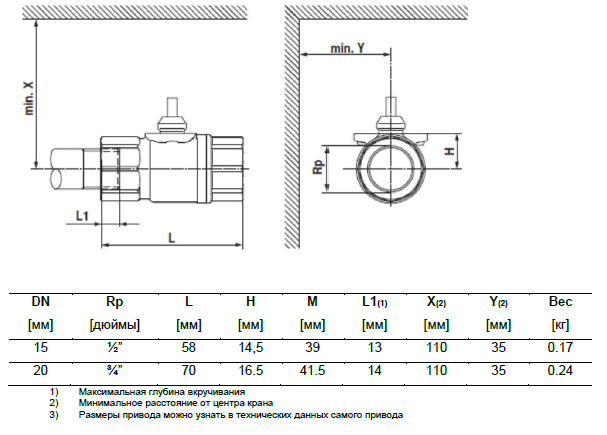

Габаритные размеры

 Габаритные размеры C220Q-K





Скачать PDF



Скачать PDF (218 Кбайт)

Сертификат BELIMO (775 Кбайт)
