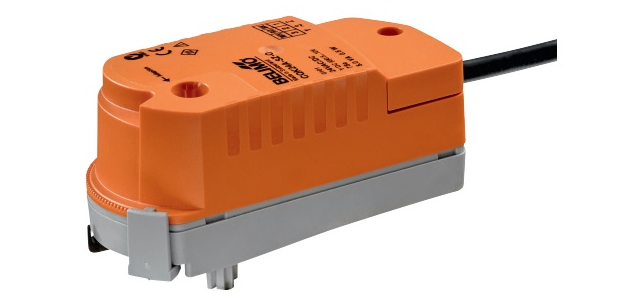

Поворотный электропривод Belimo CQK24A-SR устанавливается на зональные клапаны, плавно регулируя их работу. Со встроенным конденсатором.

• Вращающий момент – 1 Нм
• U номинальное 24 V, 50/60 Hz
• Управление: диапазон 2 – 10 V, обратная связь 2 – 10 V
• III класс защиты от тока, IP40

Поворотный электропривод Belimo CQK24A-SR устанавливается на зональные клапаны, плавно регулируя их работу. Со встроенным конденсатором.

• Вращающий момент – 1 Нм
• U номинальное 24 V, 50/60 Hz
• Управление: диапазон 2 – 10 V, обратная связь 2 – 10 V
• III класс защиты от тока, IP40

Технические характеристики

Электрические данные
Номинал значение U Рабочий диапазон U	24 V 19.2 … 28.8 V (АС) / 21.6 … 28.8 V (DC)
Частота тока	50/60 Hz
Мощности (N)	5 VA – состояние калибровки проволоки 2.5 W – рабочее состоянии 0.5 W – состояние покоя
Тип присоединения к питанию	С помощью кабеля длиной 100 см, 4 х 0.34 мм²
Одновременное подключение 2-х приводов	Предусмотрено
Функциональные данные
Вращающий момент	1 кН
Рабочий диапазон (Y)	Сигнал 2 … 10 V, при входном R = 100 кОм
Сигнал обратной связи (U)	2 … 10 V
Ручное управление	CQ
Управление	Предусмотрено
Время срабатывания (при угле 90°)	75 сек
Время срабатывания в случае аварии (при угле 90°)	1 мин
Допустимый шумовой уровень	Не более 35 дВ (в обычном и в аварийном состоянии)
Индикатор позиции привода	Указатель механический
Безопасность
Зашита от тока	III класс (только низкие значения U)
Защита корпуса	IP40
ЭМС	Согласно директиве 2014/30/EU
Рабочий режим	Тип 1.AA
Импульсное U номинал	0.8 kV
Защита от загрязнения	2
Окружающая температура	От 5°C до 40°C
Температура в нерабочем состоянии	От -40°C до 80°C
Влажность воздуха относит.	95%, без конденсации
Тех. обслуживание	Бесплатное
Масса устройства	200 г



Описание

Принцип работы привода

Электропривод Belimo CQK24A-SR перемещает шток клапана в положение, заданное управляющим сигналом (аналог в диапазоне 2 – 10 В), открывая либо закрывая клапан. Параллельно с этим заряжается встроенный конденсатор, который в случае аварийного отключения питания вернет клапан в исходное положение за счет накопленного заряда.

Предусмотрен ручной режим управления. Необходимо отсоединить привод от крана и поворачивать шток вручную.

Предварительная зарядка

От производителя электропривод Belimo CQK24A-SR поставляется с полностью разряженным конденсатором. Поэтому перед началом эксплуатации необходимо время для предварительной зарядки конденсатора. Это гарантирует, что в случае отключения питания электропривод сможет перейти из текущего положения в аварийное (POP). Продолжительно предварительной зарядки зависит от длительности периода, когда привод находился в отключенном состоянии, но составляет не менее 25 сек.

Процесс установки

Электропривод Belimo CQK24A-SR устанавливается на кран без дополнительного оборудования нажатием руки. Усилие прикладывается только в вертикальном положении! На приводе предусмотрены штифты, которые должны точно совпадать с отверстиями на фланце крана. Возможна установка в вертикальном либо горизонтальном положении.

Настраиваемый угол вращения

Угол вращения привода Belimo CQK24A-SR настраивается с шагом 2,5°. Это позволяет установить максимальный расход воды.

Надежность функционирования

Электропривод Belimo CQK24A-SR надежно защищен от возможных перегрузок за счет функции автоматического отключения при прохождения финальных позиций.

Узнать подробную информацию и цену устройства, а также заказать привод Belimo CQK24A-SR Вы можете по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются в индивидуальном порядке.

На электропривод Belimo CQK24A-SR действует гарантия 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

Электрическое подключение





Габаритные размеры
