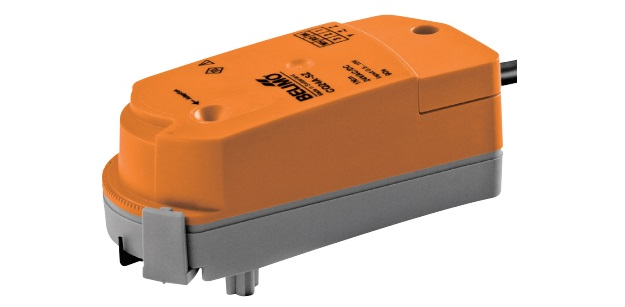

Привод BELIMO CQ24A-T

Привод BELIMO CQ24A-T

Электропривод поворотного типа Belimo CQ24A-T предназначен для регулирования работы двух- и трехходовых шаровых кранов диаметром 1,5 см.

  • Вращающий момент – 1000 Н
  • Unom – 24 В, 50/60 Гц
  • Управление трехпозиционное либо двухпроводное (Открыто/Закрыто)

Электропривод поворотного типа Belimo CQ24A-T предназначен для регулирования работы двух- и трехходовых шаровых кранов диаметром 1,5 см.

  • Вращающий момент – 1000 Н
  • Unom – 24 В, 50/60 Гц
  • Управление трехпозиционное либо двухпроводное (Открыто/Закрыто)

Технические характеристики

Unom 24 В, 50/60 Гц
Интервал Unom 19,2 - 28,8 В~ / 21,6 - 28,8 В=
Расчетное значение N 0,6 ВА
Потребление N При работе (вращении): 0,3 Вт
В время покоя: 0,15 Вт
Соединение с источником питания Посредством кабеля, длина 100 см, 3 × 0,75 мм2
Одновременное подключение Предусмотрено, нужно учитывать мощности
Вращающий момент 1000 Н (номинальное значение)
Управление вручную Не предусмотрено
Длительность поворота на 90° (при Kvs = 4,5 м3/час) 1,5 мин
Индикатор позиции Есть
Варианты настройки Kvs 4 м3/час – по умолчанию
Настройка: 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4; 4,5 (со снятым ограничителем)
Допустимый шум при работе Не более 35 дБ
Защита от тока Только низкое напряжение (3 класс защиты)
Защита корпуса IP40
t внешней среды От -5°С до +40°С
t хранения От –7°С до +50°С
Влажность воздуха 95% относит., без конденсации
Тех. поддержка Не предусмотрена
Масса 0,2 кг



Описание

Процесс установки

Электропривод Belimo CQ24A-T устанавливается на шаровой кран сильным нажатием руки (строго вертикально), без вспомогательного оборудования. При установке важно следить, чтобы штифты на приводе четко совпали с отверстиями на фланце крана.

Установка электропривода возможна по отношению к крану либо вертикально, либо горизонтально (шаг 180°).

Управление вручную

Не предусмотрено. Электропривод необходимо отсоединить и поворачивать кран с его помощью вручную.

Настройка угла поворота и Kvs

Угол поворота электропривода Belimo CQ24A-T настраивается с шагом 2,5°, начиная с угла 90°. Это позволяется как обеспечивать надежность функционирования устройства, так и задавать величину Kvs крана в диапазоне от 0,25 до 4,5 м3/час. Значение Kvs устанавливается ограничителем (для максимальной Kvs = 4,5 м3/час ограничитель не снимается).

Чтобы узнать стоимость устройства и заказать электропривод Belimo CQ24A-T, Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантийный срок на электропривод Belimo CQ24A-T – 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

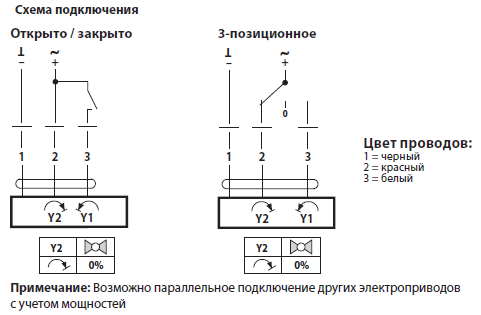

Электрическое подключение

 Электрическое подключение CQ24A-T



Габаритные размеры

Электрическое подключение CQ24A-T





Скачать PDF



Скачать PDF (250 Кбайт)

Сертификат BELIMO (775 Кбайт)
