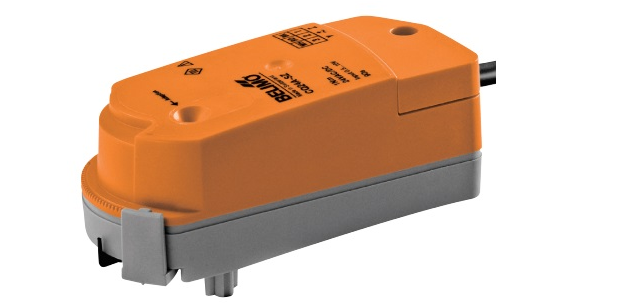

Поворотный электропривод Belimo Q24A-SZ-T регулирует работу шаровых двухходовых кранов зонального типа диаметром 1,5 см. Опция настройки значений Kvs.

• Момент вращения – 1 Нм
• Напряжение (U_номин) – 24 В
• Управление в интервале 0,5 – 10 В
• IP40, III класс защиты от тока

Поворотный электропривод Belimo Q24A-SZ-T регулирует работу шаровых двухходовых кранов зонального типа диаметром 1,5 см. Опция настройки значений Kvs.

• Момент вращения – 1 Нм
• Напряжение (U_номин) – 24 В
• Управление в интервале 0,5 – 10 В
• IP40, III класс защиты от тока

Технические характеристики

Uномин	24 В, 50/60 Гц
Диапазон Uномин	19,2 - 28,8 В~ / 21,6 - 28,8 В=
Мощности	0,6 ВА – расчетное значение 0,3 Вт – потребление во время работы 0,15 Вт – потребление в покое
Присоединение к току	С помощью кабеля: длина - 1 м, 3×0,75 мм2
Одновременное подключение 2х приводов	Предусмотрено
Момент вращения	1 Нм
Управление	Сигнал Y: 0 - 10 В, R на входе - 100 Ом Диапазон работы Y: 0,5 – 10 В
Управление вручную	Не предусмотрено
Время срабатывания при угле 90° (Kvs – 4,5 куб.м/ч)	1,5 мин
Индикатор позиции привода	Есть
Значения для настройки Kvs	4 куб.м/ч – по умолчанию Варианты настройки: 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4; 4,5 (для установки снять ограничитель)
Предельный уровень шума	35 дБ
Защита от тока	III класс (низкие значение U)
Защита корпуса	IP40
Окружающая температура	От +5°С до +40°С
Температура в нерабочем состоянии	От –7°С до +50°С
Влажность воздуха относит.	95%, конденсат не образуется
Тех. поддержка	Нет необходимости
Масса	Примерно 0,2 кг



Описание

Процесс установки привода

Для установки электропривода Belimo Q24A-SZ-T на кран специальное оборудование не требуется. Установка осуществляется нажатием руки строго в вертикальном направлении. Штифты привода должны точно совпадать с отверстиями на фланце крана. Установка привода по отношению к крану может быть в двух позициях – вертикально либо горизонтально (шаг 180°).

Управление

В качестве управляющего сигнала для электропривода Belimo Q24A-SZ-T выступает стандартный аналог 0 – 10 В. Ручное управление не предусмотрено, необходимо вращать кран вручную, отсоединив привод.

Угол вращения

Настройка угла вращения привода Belimo Q24A-SZ-T происходит с шагом 2,5°, начиная с 90°. Это позволяет настраивать значения Kvs от 0,25 до 4,5 куб.м/ч и обеспечивает высокую степень надежности функционирования. Kvs настраивается с помощью ограничителя, для установки максимального значения он снимается.

Для уточнения цены и оформления заказа на электропривод Belimo Q24A-SZ-T звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантия на электропривод Belimo Q24A-SZ-T – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

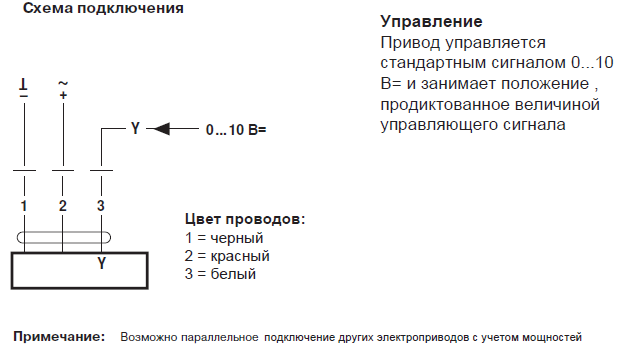

Электрическое подключение

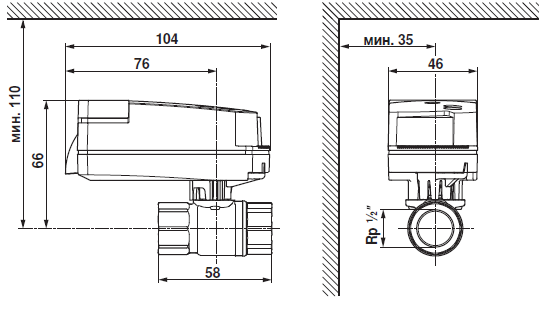

Габаритные размеры
