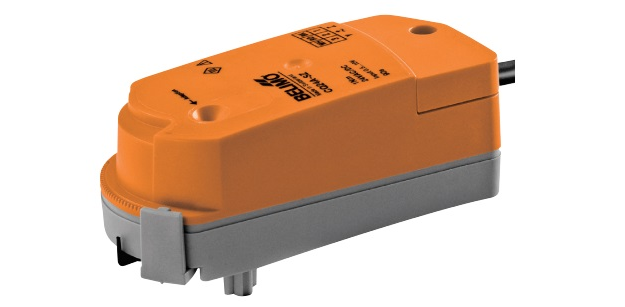

Электропривод поворотного типа Belimo CQ24A-SZ с возможностью задавать необходимое значение Kvs. Позволяет управлять шаровыми кранами зонального типа диаметром 15 мм.

• Момент вращения – 1 Нм
• Значение U_ном – 24 В, 50/60 Гц
• Управляющий сигнал в интервале 0 – 10 В
• IP 40

Электропривод поворотного типа Belimo CQ24A-SZ с возможностью задавать необходимое значение Kvs. Позволяет управлять шаровыми кранами зонального типа диаметром 15 мм.

• Момент вращения – 1 Нм
• Значение U_ном – 24 В, 50/60 Гц
• Управляющий сигнал в интервале 0 – 10 В
• IP 40

Технические характеристики



Значение Uном	24 В, 50/60 Гц
Диапазон Uном	19,2 - 28,8 В / 21,6 - 28,8 В
Значения потребляемой мощности	0,6 ВА – расчетный показатель 0,3 Вт – в рабочем состоянии 0,15 Вт – в нерабочем состоянии
Подключение к источнику питания	С помощью кабеля длиной 1 м, 3×0,75 мм2
Одновременное подключение нескольких приводов	Предусмотрено, необходимо учитывать их мощности
Момент вращения	1 Нм
Управляющий сигнал	В интервале 0 – 10 В, R на входе – 100 Ом
Диапазон управляющего сигнала для работы	В интервале 0,5 - 10 В
Управление вручную	Не предусмотрено
Время срабатывания (при угле 90° и Kvs 4,5 м3/ч)	1,5 мин
Контроль позиции привода	Да
Значения Kv	4 м3/ч (настройка от производителя) Устанавливаются значения: 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4; 4,5  (ограничитель не используется)
Допустимый уровень шума при работе	Не более 35 дБ
Защита от поражения током	III класс, только для низких значения U
Защита корпуса	IP40
t окружающей среды	От +5°С до 40 °С
t в состоянии покоя	От –7°С  до +50°С
Влажность воздуха относ.	95%, без конденсации
Поддержка тех. службы	Не предусмотрена
Масса устройства	Прим. 0,2 кг



Описание

Процесс установки

Установка на кран электропривода Belimo CQ24A-SZ производится без использования дополнительного оборудования, достаточно сильного нажатия рукой, строго вертикально. В процессе установки важно следить, чтобы штифты на электроприводе точно совпали с отверстиями на фланце крана. Возможны две установочные позиции привода по отношению к крану: горизонтальное и вертикальное (шаг 180°).

Управление вручную

Ручной режим управления электроприводом Belimo CQ24A-SZ не предусмотрен. Отсоедините привод и поворачивайте шар крана вручную.

Настройка угла вращения

Шаг для настройки угла вращения привода Belimo CQ24A-SZ - 2,5°, можно начинать настраивать с 90° (при А-АВ 100%). Шаг 2,5° позволяет устанавливать необходимое значение Kvs, благодаря чему обеспечивается надежность функционирования.

Установление значения Kvs

Установка необходимого значения Kvs осуществляется с помощью ограничителя. Варианты Kvs: 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4 м³/ч. Для установки максимального значения – 4,5 м³/ч, ограничитель снимается.

Для уточнения деталей и стоимости Belimo CQ24A-SZ, а также оформления заказа звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и спец. цен на оптовые партии изделия обсуждаются индивидуально.

На электропривод Belimo CQ24A-SZ действует гарантийный срок – 5 лет со дня покупки. К изделию прилагаются технический паспорт и сертификат соответствия.

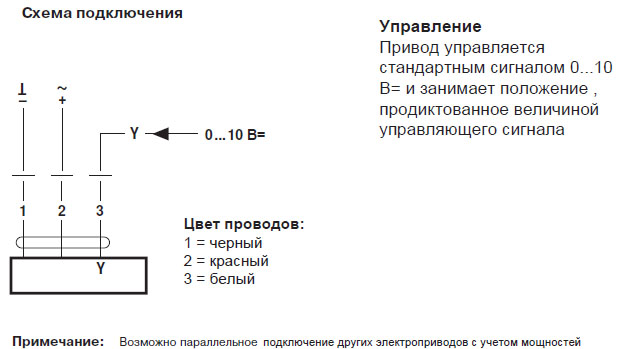

Электрическое подключение

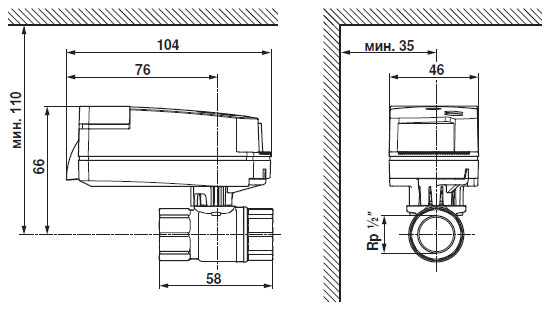

Габаритные размеры
