Привод BELIMO CQ24A

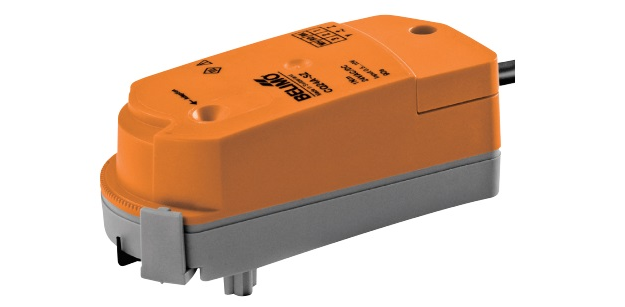

2-ходовый зональный кран CQ24A

Привод для установки на зональный шаровой кран, IP40.

  • Поворотный электропривод для шаровых кранов с установкой величины kv
  • Крутящий момент 1 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр. или 3-позиционное



Привод для установки на зональный шаровой кран, IP40.

  • Поворотный электропривод для шаровых кранов с установкой величины kv
  • Крутящий момент 1 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр. или 3-позиционное



Технические характеристики

Поворотный электропривод БЕЛИМО CQ24A для шаровых кранов (DN15) с установкой величины kv.

Номинальное напряжение 24 В ~ 50/60 Гц / 24 B=
Диапазон номинального напряжения 19,2…28,8 В ~; 21,6…28,8 В=
Расчетная мощность 0,6 ВА
Потребляемая мощность:
— во время вращения
— в состоянии покоя

0,3 Вт
0,15 Вт
Соединение Кабель: 1 м, 3×0,75 мм2
Параллельное подключение Возможно, с учетом мощностей
Крутящий момент (номинальный) 1 Нм
Ручное управление Нет
Время поворота 90 с /90 ° (kvs = 4,5)
Индикация положения Есть
kv заводская установка 4 м3/час
kv установка 0,25/ 0,4/ 0,63/ 1/ 1,6/ 2,5/ 4 (4,5 без ограничителя)
Уровень шума Макс. 35 дБ
Класс защиты III для низких напряжений
Степень защиты корпуса IP40
Температура окружающей среды 5…40 °С
Температура хранения –7…+50 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 200 г





Описание

Простая установка

Поворотный электропривод BELIMO CQ24A простая прямая установка без дополнительных инструментов. Электропривод крепится на кране усилием руки (Важно! Прикладывать усилие на привод только вертикально). Специальные направляющие на Belimo CQ24A поворотный привод Белимо должны совпасть с отверстиями на установочном фланце крана. Положение установки привода (2 положения) относительно крана может быть выбрано с шагом 180°.

Ручное управление

Отсоединить привод для клапанов BELIMO CQ24A и вращать шар крана с его помощью.

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО CQ24A может быть настроен

начиная с 90° (А—АВ = 100%) с шагом 2.5°. Шкала соответствует 25...100% величины kvs.

Высокая функциональная надежность

Поворотный привод CQ24A может быть настроен с шагом 2,5°. Это используется для установки величины kvs.

Установка kvs

Отделить ограничитель и установить его в требуемое положение (без ограничителя kvs = 4,5 м³/ч).

Купить привод БЕЛИМО CQ24A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО CQ24A мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO CQ24A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

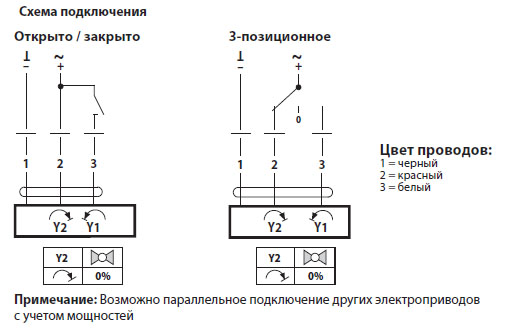

Электрическое подключение

 Электрическое подключение CQ24A

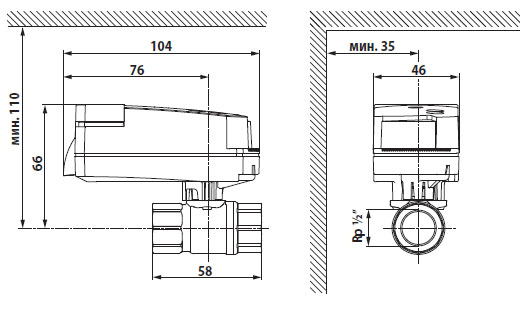

Габаритные размеры

Габаритные размеры CQ24A
