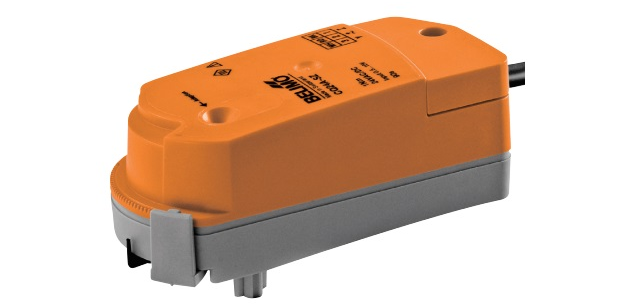

Привод BELIMO CQ230A-T

Привод BELIMO CQ230A-T

Электрический привод Belimo CQ230A-T устанавливается на двухходовые шаровые краны зонального типа, DN15. С функцией выбора величины Kvs.

  • Вращающий момент – 1 Нм
  • U номинал – 230 В
  • Управление либо однопроводное (открыто/закрыто), либо трехпозиционное
  • II класс защиты от тока, IP40

Электрический привод Belimo CQ230A-T устанавливается на двухходовые шаровые краны зонального типа, DN15. С функцией выбора величины Kvs.

  • Вращающий момент – 1 Нм
  • U номинал – 230 В
  • Управление либо однопроводное (открыто/закрыто), либо трехпозиционное
  • II класс защиты от тока, IP40

Технические характеристики

U номинал 230 В; диапазон U от 207 до 253 В
Частота переменного тока 50/60 Гц
Расчетная мощность 2 ВА
Параметры мощности 12 ВА – расчетный показатель
1,5 Вт – при работе и в покое
Присоединение Кабельное
Длина - 100 см, 3×0,75 мм2
Одномоментное подключение двух приводов Возможно (необходимо учитывать мощности)
Вращающий момент 1 Нм
Режим ручного управления Отсутствует
Пропускная способность крана 4 м3/ч (завод. настройка)
Время срабатывания (при 90° и Kvs = 4,5 м3/ч) 90 с
Контроль положения Предусмотрен
Допустимый шумовой уровень Не более 35 дБ
Защита от поражения током Класс II (полная изоляция)
Защита корпуса IP40
t внешней среды От +5°С до +40°С
t хранения От –7°С до +50 °С
Относительная влажность воздуха 95%, не конденсируется
Тех. поддержка Не нужна
Вес устройства Около 0,2 кг



Описание

Процесс установки

Для установки электропривода Belimo CQ230A-T инструменты не требуются, достаточно усилия руки, которое прикладывается строго вертикально.

На приводе Belimo CQ230A-T размещены направляющие, которые при установке должно четко совпадать с отверстиями на фланце шарового крана. Установка электропривода возможна в двух позициях, выбирается с размахом 180°.

Ручной режим

Ручной режим управления на приводе Belimo CQ230A-T не предусмотрено. Необходимо снять привод с крана для ручного управления.

Функция настройки величины Kvs

В приводе Belimo CQ230A-T предусмотрена функция настройки величины Kvs от 0,25 до 4,5 м3/ч (шаг 2,5°). Для установки необходимого значения Kvs необходимо установить ограничитель в нужную позицию. Для Kvs = 4,5 м3/ч ограничитель снимается.

Для уточнения подробной информации и цены привода Belimo CQ230A-T, а также его заказа звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на изделие Belimo CQ230A-T предоставляются только после индивидуального обсуждения.

Гарантия на поворотный электропривод Belimo CQ230A-T – 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

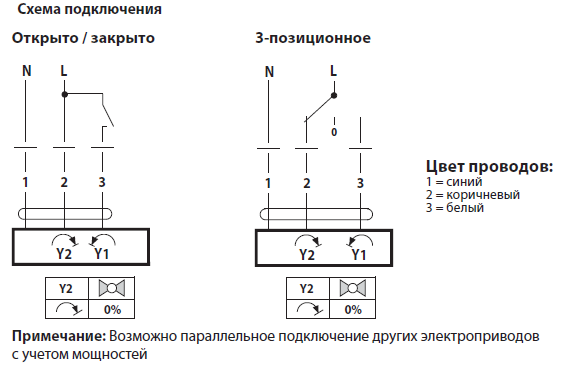

Электрическое подключение

 Электрическое подключение CQ230A-T

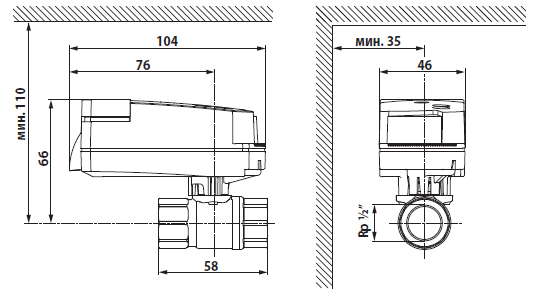

Габаритные размеры

Габаритные размеры CQ230A-T
