Регулирующий шаровой кран Belimo R7040R16-B3

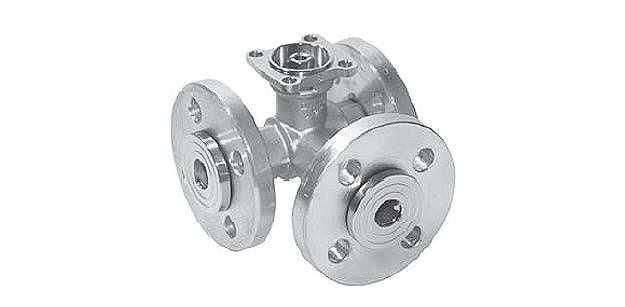

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами R7040R16-B3

Кран Belimo R7040R16-B3, отвечающий за плавную регулировку водного потока, применяется в сферах отопления, кондиционирования и вентиляции воздуха. DN – 40 мм.

  • Латунный 3-х ходовой кран с фланцевым присоединением (PN 16)
  • Max Kvs – 16 м3 в час
  • Герметичность канала А-АВ – класс «А»; канал В-АВ – 70% от Kvs

Кран Belimo R7040R16-B3, отвечающий за плавную регулировку водного потока, применяется в сферах отопления, кондиционирования и вентиляции воздуха. DN – 40 мм.

  • Латунный 3-х ходовой кран с фланцевым присоединением (PN 16)
  • Max Kvs – 16 м3 в час
  • Герметичность канала А-АВ – класс «А»; канал В-АВ – 70% от Kvs

Технические характеристики



Теплоноситель

1. Вода; допустимая температура -10 °С - +100 °С*

2. Водно-гликолевые растворы (не более 50% гликоля)
*Особые указания Температура зависит от модели установленного привода и может отличаться от предельно допустимых значений
Пропускная способность крана (Kvs Max) 16 м3 в час
ΔPmax – дифференциальное давление ΔPmax = 100 kPa
ΔPs – запирающее давление ΔPs = 600 kPa
Расходная характеристика крана

1. Равнопроцентная в канале А-АВ (регулирующий)

2. Линейная 70% Kvs в канале В-АВ (обводной)
Герметичность крана

1. Класс «А» в канале А-АВ (регулирующий)

2. Макс 1% Kvs  в канале В-АВ (обводной)
Поворотный угол

90°:

1. 15 - 90° - рабочий диапазон углов в канале А-АВ

2. 15 - 70° - рабочий диапазон углов в канале В-АВ
Установка привода С шагом 90° относительно положения штока (вертикально или горизонтально)
Необходимость тех.поддержки Отстутствует
- Тело (штампов-е) / шток Латунь, покрытая никелем
- Конус  Латунь с хромированием
- Материал уплотнителя штока ЭПДМ (кольцо)
- Материал уплотнителя штока ЭПДМ (кольцо) / ПТФЭ
- Диск корректирующий Тефзел
 - Фланцы (PN 16) Cталь с гальваническим покрытием / Алюминий



Описание

Принцип работы и управления

Клапаном Belimo R7040R16-B3, регулирующим воду, управляет поворотный электрический привод, подбираемый в соответствии с размером и типом муфты крана. Через аналоговые стандартные (0…10В) или трехпозиционные управляющие сигналы от контроллера привод осуществляет поворот шара в кране (регулирующее устройство) в нужное положение. Поворот против часовой стрелки открывает кран Belimo R7040R16-B3, поворот по часовой – закрывает кран.

Расходная характеристика крана

Благодаря корректирующему диску в конструкции шарового крана Belimo R7040R16-B3 в регулирующем канале обеспечена равнопроцентная характеристика потока. В обводном канале характеристика является линейной, значение не более 70% от максимальной пропускной характеристики крана (Kvs).

Узнать более детальную информацию и стоимость регулирующего шарового крана Belimo R7040R16-B3, а также оформить заказ Вы можете по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и специальных цен на оптовые партии крана Belimo R7040R16-B3 по индивидуальному согласованию.

Гарантия на шаровой кран Belimo R7040R16-B3 – 5 лет. К устройству в обязательном порядке прилагается паспорт с описанием и техническими характеристиками, а также сертификат соответствия.

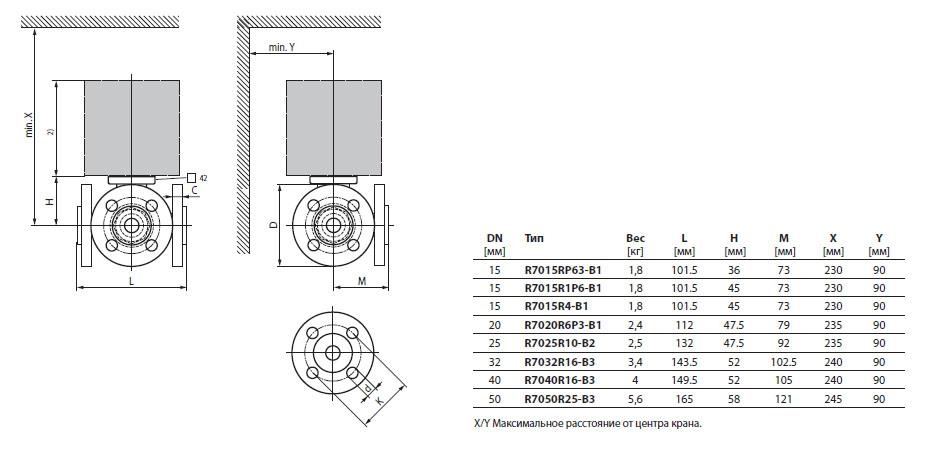

Габаритные размеры

Габаритные размеры R7040R16-B3





Скачать PDF



Скачать PDF (92 Кбайт)
