Регулирующий шаровой кран Belimo R7032R16-B3

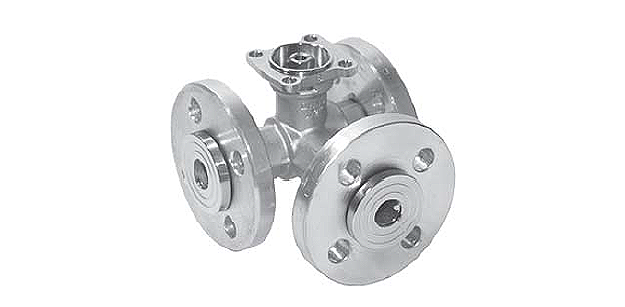

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами R7032R16-B3

Шаровой кран для регулирования потока воды Belimo R7032R16-B3 с фланцами PN6. Область применения – системы отопления, вентиляции и кондиционирования воздуха в открытых и закрытых контурах.

  • Трехходовой латунный кран с плавным ходом
  • Герметичность класса «А»
  • Условный диаметр (DN) – 32 мм
  • Kvs = макс. 16 м3/час

Шаровой кран для регулирования потока воды Belimo R7032R16-B3 с фланцами PN6. Область применения – системы отопления, вентиляции и кондиционирования воздуха в открытых и закрытых контурах.

  • Трехходовой латунный кран с плавным ходом
  • Герметичность класса «А»
  • Условный диаметр (DN) – 32 мм
  • Kvs = макс. 16 м3/час

Технические характеристики



Теплоноситель Вода (холод./горяч.), раствор гликоля (процентное содержание гликоля не более 50%)
Температурный диапазон теплоносителя (вода)

От -10 °С до +100°С*

*Возможно ограничение значений. Реальная предельная температура зависит от типа выбранного поворотного привода
Kvs1, м3/час  Max Kvs = 16
ΔPs2, кПа 600
ΔPmax3, кПа 100
Расходная характеристика

1.Равнопроцентная в регулирующем канале

2. Линейная (допустимо макс. 70% Kvs) в обводном канале
Допустимая протечка

1. Полностью герметичен в регулирующем канале

2. Макс. 1% от Kvs в обводном канале
Тип соединения с трубой Фланцевое
Поворот крана

Макс. 90°

Регул. канал: диапазон угла для работы 15-90°

Обвод. Канал: диапазон угла для работы 15-70°
Принцип установки привода Привод устанавливается относительно штока с шагом 90°
Технич. поддержка изделия Не нужна
- Тело/шток Латунь (никелирв.)
- Конус  Латунь (хромиров.)
- Уплотнители

Шток: кольцо из EPDM резины

Шар: PTFE/ кольцо из EPDM резины
- Диск корректир. Tefzel
- Фланцы соединительные

Сталь (гальваниз.) для DN 15-20

Алюминий для DN 25-50

 Условные обозначения:

  1. Пропускная способность крана
  2. Запирающее давление
  3. Дифференциальное давление

Описание

Принцип работы крана

Клапаном Belimo R7032R16-B3, отвечающим за регулировку воды, управляет электрический поворотный привод. Выбор подходящей модели электропривода зависит от муфты крана. Электропривод поворачивает регулирующее устройство в конструкции крана Belimo R7032R16-B3 в необходимом направлении, открывая или закрывая его. Поворот против часовой стрелки – кран открыт, по часовой – закрыт.

Управление приводом осуществляет контроллер, передавая управляющие: аналоговый стандартный (0…10В) либо 3-х позиционный аналоговый.

Расходная характеристика крана

В канале А-АВ (регулирующий) крана Belimo R7032R16-B3 характеристика равнопроцентная, обеспеченная корректирующим диском в конструкции крана. В канале В-АВ (байпас) – линейная (не более 70% от предельной пропускной способности).

Узнать стоимость шарового крана Belimo R7032R16-B3 и оформить заказ Вы можете, позвонив по телефону 8 (499) 201-22-47.

Возможно предоставление скидок на продукцию, а также оптовых цен на большие партии товара. Обсуждается индивидуально.

Гарантия на шаровой регулирующий кран Belimo R7032R16-B3 – 5 лет. В комплектацию изделия входят сертификат качества и паспорт изделия.

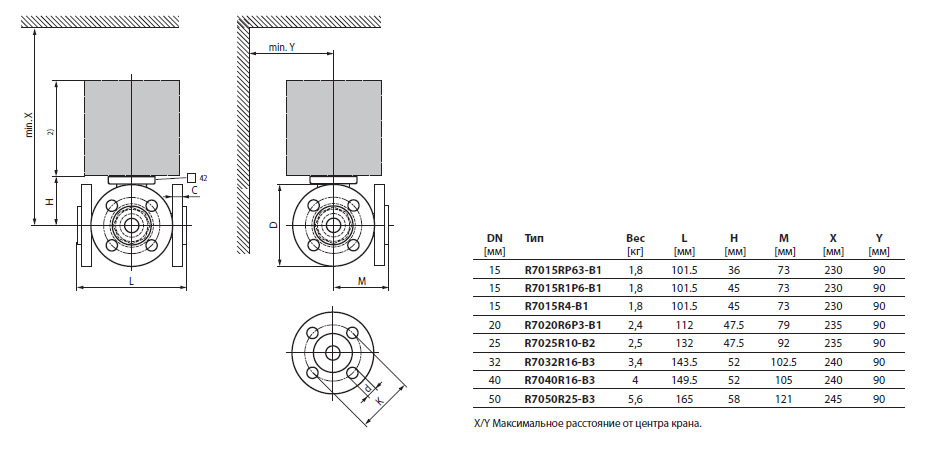

Габаритные размеры

Габаритные размеры R7032R16-B3





Скачать PDF



Скачать PDF (92 Кбайт)
