Регулирующий шаровой кран Belimo R7025R10-B2

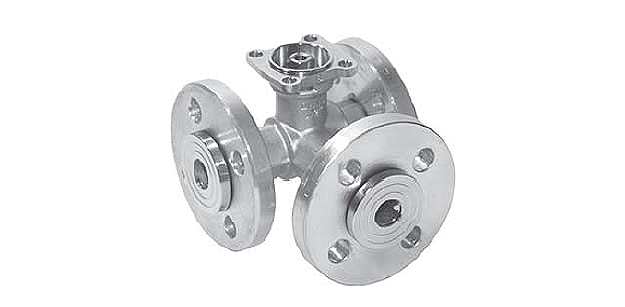

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами R7025R10-B2

Регулирующий кран шарового типа Belimo R7025R10-B2, трехходовой. Применяется в отоплении и сфере обработки воздуха в помещениях. Плавно регулирует поток рабочей среды в закрытых и открытых контурах. Присоединение с помощью фланцев (PN6).

  • Внутренний диаметр (DN) – 2,5 см
  • Герметичность 100-процетная
  • Пропускная способность максимальная (Kvs max) – 10 м3 в час

Регулирующий кран шарового типа Belimo R7025R10-B2, трехходовой. Применяется в отоплении и сфере обработки воздуха в помещениях. Плавно регулирует поток рабочей среды в закрытых и открытых контурах. Присоединение с помощью фланцев (PN6).

  • Внутренний диаметр (DN) – 2,5 см
  • Герметичность 100-процетная
  • Пропускная способность максимальная (Kvs max) – 10 м3 в час

Технические характеристики



Рабочая среда Вода (холодная/горячая); водно-гликолевые растворы, не более ½ гликоля
Температурный режим рабочей среды От -10°С до +100°С
Ограничения  В зависимости от того, какая модель привода установлена, температурные значения корректируются. Подробнее в описании привода
Максимальная пропускная способность Kvs max = 10 м3 в час
Давление диффер-ое ΔPmax = 100 кПа
Давление запир-ее ΔPs = 600 кПа
Характеристика расхода рабочей среды

Канал А-АВ (регул-ий): равнопроцентная

Канал В-АВ (байпас): линейная, не более 70% от значения Kvs max
Герметичность Канал A-AB: 100%
Канал В-АВ: не более 1% от значения Kvs max
Соединение с трубой С помощью фланцев (PN6)
Вращение Макс. угол - 90°

Канал А-АВ: диапазон работы от 15° до 90°

Канал В-АВ: диапазон работы от 15° до 70°
Монтаж Возможен монтаж в 2х позициях: вертикальной и горизонтальной относительно штока
Поддержка Нет
Корпус (штамповка) / шток Латунь, покрытие никелем
Конус  Латунь, покрытие хромом
Материал уплотнения Шток: ЭПДМ кольцо О-образное
Шар: ЭПДМ кольцо О-образное, ПФТЭ
Диск коррек-й Тефзел
Фланцы (PN6) Алюминий



Описание

Принцип управления

Регулирование работы шарового крана Belimo R7025R10-B2 осуществляет электропривод поворотного типа. За счет поворота регулирующего устройства (шара) в позицию, заданную управляющим сигналом, привод открывает либо закрывает кран. Применяются два вида сигналов: аналоговый в интервале от 0 до 10 В и импульсный (трехпозиционная схема). Кран открыт, если шар повернут влево, против часовой стрелки, и закрыт при повороте шара в противоположную сторону.

При выборе подходящей модели привода нужно ориентироваться на технические характеристики крана Belimo R7025R10-B2.

Характеристика расхода рабочей среды

В конструкции крана Belimo R7025R10-B2 предусмотрен корректирующий диск, который обеспечивает равнопроцентную характеристику расхода рабочей среды.

Вы можете узнать стоимость шарового крана Belimo R7025R10-B2 и оформить заказ, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются после индивидуального обсуждения.

На кран Belimo R7025R10-B2 действует гарантийный срок в течение 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

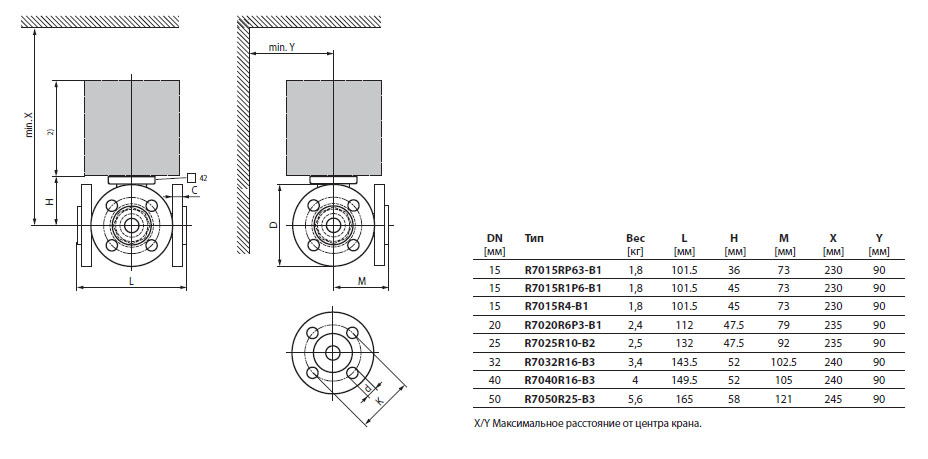

Габаритные размеры

 Габаритные размеры R7025R10-B2





Скачать PDF



Скачать PDF (92 Кбайт)

Сертификат BELIMO (775 Кбайт)
