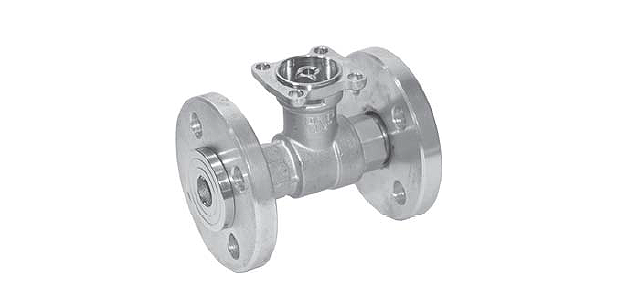

Шаровой кран для регулировки воды Belimo R6032R16-B3. Используется в закрытых/открытых контурах отопительных систем, а также в кондиционировании и вентиляции зданий. Кран 2-ходового типа.

• Диаметр внутренний (DN) – 3,2 см
• Пропускная способ-ть (Kvs) – max 16 м³/ч
• Полная герметичность

Шаровой кран для регулировки воды Belimo R6032R16-B3. Используется в закрытых/открытых контурах отопительных систем, а также в кондиционировании и вентиляции зданий. Кран 2-ходового типа.

• Диаметр внутренний (DN) – 3,2 см
• Пропускная способ-ть (Kvs) – max 16 м³/ч
• Полная герметичность

Технические характеристики



Характеристики
Теплоноситель	Холод./горяч. вода; гликолевые растворы, не более ½ содержания гликоля
Температурный режим	От -10 °С до +100°С
Особые указания по температуре	Предельные значения по температуре корректируются в зависимости от выбранного привода (см. тех. описание привода)
Пропускная способ-ть (Kvs)	max 16 м3/ч
ΔPmax (давление дифференц), кПа	100
ΔPs (давление запир), кПа	600
Расход воды	Вода расходуется равнопроцентно в регулирующем канале
Допустимая протечка	Кран полностью герметичен
Соединение с трубой	Фланцевое
Максимальный поворот	Угол поворота - 90°; диапазон для работы 15 - 90°
Монтаж привода	Положение привода выбирается по отношению ко штоку. Возможна вертикальная и горизонтальная установка
Технич. поддержка	Нет
Материалы:
- Тело (штамповка) и ток	Латунь, покрытие никелем
- Конус	Латунь с хромированием
- Уплотнитель	ЭПДМ (кольцо) – шток ЭПДМ (кольцо) /ПТФЭ - шар
- Диск корректировки	ТЕФЗЕЛ
- Фланцы (PN6)	Сталь, гальваническое покрытие (для DN15/20) Алюминий (для DN25…50)



Описание

Принцип управления

Процесс управления краном Belimo R6032R16-B3 происходит посредством электропривода поворотного типа. При выборе подходящего привода необходимо ориентироваться на параметры муфты крана. Для открытия и закрытия крана привод поворачивает элемент управления (шар) в необходимую позицию: вправо (по часовой стрелке) – кран закрыт, влево (против часовой) – кран открыт. На электропривод команды поступают через стандартный управляющий сигнал (диапазон 0-10 В) или по трехпозиционной схеме.

Расходная характеристика крана

В кране Belimo R6032R16-B3 предусмотрен специальный диск для корректировки потока, благодаря чему обеспечена равнопроцентная расходная характеристика.

Для уточнения цены и заказа шарового регулирующего крана Belimo R6032R16-B3 звоните по телефону    8 (499) 201-22-47.

Возможно предоставление скидок и специальных цен на оптовые заказы, обсуждается индивидуально.

Гарантия на изделие Belimo R6032R16-B3 – 5 лет со дня покупки. Прилагаются технический паспорт и сертификат соответствия.

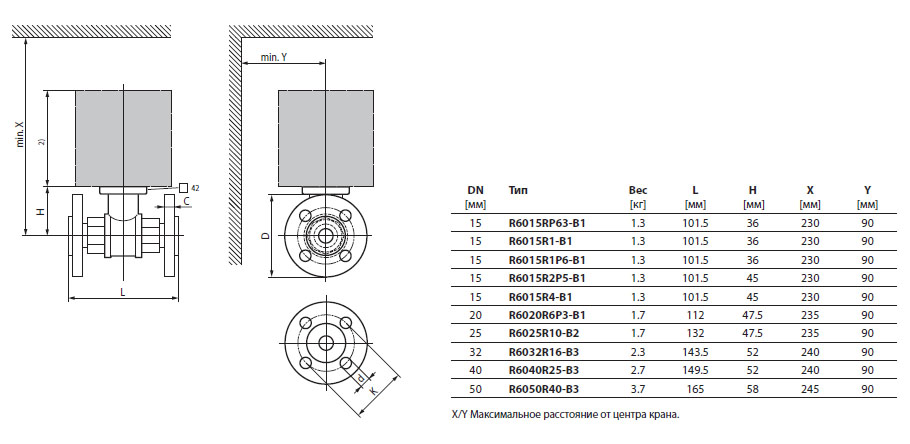

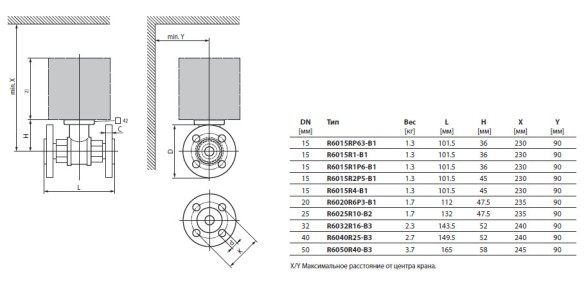

Габаритные размеры
