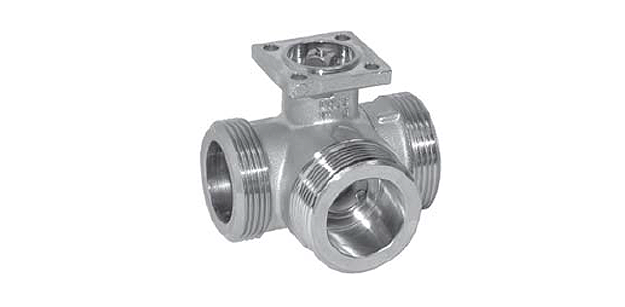

Регулирующий шаровой кран Belimo R531

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами R548

Регулирующий кран шарового типа Belimo R531 для закрытых/открытых контуров воды. Сферы применения – отопительные системы, приточно-вытяжная вентиляция и кондиционирование. Трехходовой, с внешней резьбой.

  • Внутренний диаметр крана (DN) – 3,2 см
  • Герметичность класса А
  • Пропускная возможность крана (Kvs) – не более 16 куб.м/час

Регулирующий кран шарового типа Belimo R531 для закрытых/открытых контуров воды. Сферы применения – отопительные системы, приточно-вытяжная вентиляция и кондиционирование. Трехходовой, с внешней резьбой.

  • Внутренний диаметр крана (DN) – 3,2 см
  • Герметичность класса А
  • Пропускная возможность крана (Kvs) – не более 16 куб.м/час

Технические характеристики



Нормальная рабочая среда 1. Вода (холод/горяч)
2. Гликолевые смеси (соотношение максимум 50 х 50)
Температурный режим среды От +5°С до +110°С
Давление дифферен. (ΔPmax), кПа 350 – обычный режим работы
200 – бесшумный режим работы
Давление запир. (ΔPs), кПа 1400
Поток в канале А-АВ (регулирующий) Кран имеет равнопроцентную характеристику расхода
Поток в канале В-АВ (байпас) Линейная характеристика расхода (70% от Kvs)
Герметичность Класс А (полностью герметичен)
Соединение с трубой С помощью внешней резьбы
Вращение максимальное Канал А-АВ: Угол 90°; диапазон для работы 15-90°
Канал В-АВ: Угол 90°; диапазон для работы 15-70°
Монтаж Монтируется по отношению ко штоку в вертикальном или горизонтальном положении
Обслуживание Отсутствует
Корпус крана (штамповка) Латунь никелир-ая
Конус / шток крана Сталь-нержавейка
Элемент уплотнения Шток: EPDM (O-кольцо)
Шар: EPDM (O-кольцо) / PTFE
Диск корректировки потока Тефзел



Описание

Принцип управления

Шаровой кран Belimo R531 приводится в действие посредством электропривода поворотного типа*. Открытие либо закрытие крана происходит вслед за поворотом регулирующего элемента (шара) в положение, заданное управляющим сигналом. Управление осуществляется двумя видами сигналов: аналоговым в стандартном интервале от 0 до 10 В или трехпозиционным сигналом. При повороте против часовой стрелки кран открывается, при повороте в противоположную сторону – закрывается.

*При выборе конкретной модели привода нужно ориентироваться на технические параметры крана.

Расходная характеристика крана

В регулирующем канале (А-АВ) постоянно сохраняется равнопроцентная расходная характеристика за счет корректирующего диска в конструкции крана Belimo R531. В байпасе (В-АВ) – линейная, не более 70 % от Kvs.

Для уточнения цены и заказа крана Belimo R531 звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются только после индивидуального обсуждения.

На шаровой кран Belimo R531 действует гарантия в течение 5-ти лет. К изделию прилагаются паспорт и сертификат соответствия стандартам качества.

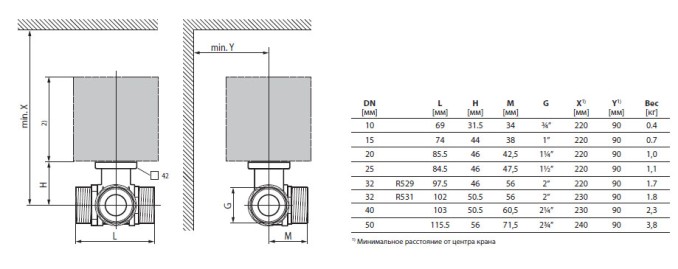

Габаритные размеры

Габаритные размеры R531
