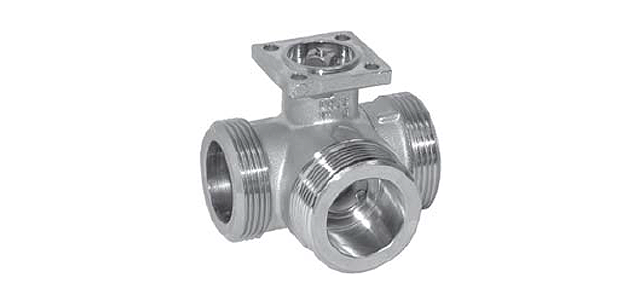

Кран шарового типа с тремя ходами предназначен для управления потоками воды в отопительных системах.

• Применяется в открытых/закрытых системах воды высоких и низких температур
• Позволяет плавно управлять водными потоками в отопительных системах
• 100% герметичность (регулирующий канал А—АВ)
• Тип устройства R522
• DN 25 [мм]
• Kvs максимум 6,3 [м³/час]

Кран шарового типа с тремя ходами предназначен для управления потоками воды в отопительных системах.

• Применяется в открытых/закрытых системах воды высоких и низких температур
• Позволяет плавно управлять водными потоками в отопительных системах
• 100% герметичность (регулирующий канал А—АВ)
• Тип устройства R522
• DN 25 [мм]
• Kvs максимум 6,3 [м³/час]



Технические характеристики

Кран шарового типа с тремя ходами R522, монтаж посредством внешней резьбы.

Среда применения	Вода высоких и низких температур с гликолем не более 1/2
Т среды	от +5 °С до  +110°С
ΔPmax	350 кPa (200 кPa для эксплуатации без шума)
Δ Ps	1400 кPa
Ps	Смотри Обзор устройств
Хар-ка потока	Управляющий канал А-АВ : равнопроцентность характеристики
Допустимая утечка	А, 100% герметичность
Монтаж	Посредством внешней резьбы
Угол вращения	максимальный 90° (в диапазоне от 15 до 90° )
Байпас	В-АВ от 15 до 70°
Позиция монтажа	Вертик.-горизонт.
Ремонт	Не предусмотрено
Материал клапана	Латунный
Материал конуса  и штока	Стальной, нерж.
Уплотненитель штока	Кольцо / EPDM
Уплотненитель шара	PTFE / Кольцо Viton
Диск корректирующий	TEFZEL



Описание

Управление

Регулирующий клапан Belimo R522 осуществляется посредством привода, который перемещает шар, расположенный внутри крана, в положение согласно управляющему сигналу в диапазоне от 0 до 10 В или в соответствии с трехпозиционной схемой. Вращение по часовой стрелке закрывает кран, а против - открывает.

Хар-ка потока

Кран оборудован корректирующим диском, который обеспечивает равнопроцентность характеристики потока.

Привод

Привод необходимо подбирать в соответствии с видом и размером муфты Belimo R522.

Регулирующий клапан Белимо R522 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R522 мы обсуждаем индивидуально.

На Кран Белимо R522 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

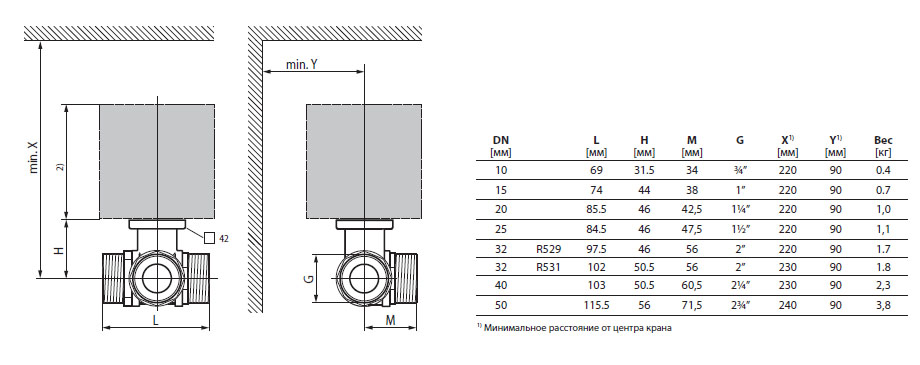

Габаритные размеры
